Jak połączyć belki drewniane - Trwałe i bezpieczne metody

Wybór odpowiedniej metody łączenia belek drewnianych to klucz do trwałości i bezpieczeństwa każdej konstrukcji. Ten artykuł to praktyczny przewodnik, który krok po kroku wyjaśni różnorodne techniki – od tradycyjnych złączy ciesielskich po nowoczesne łączniki metalowe – pomagając Ci podjąć najlepszą decyzję dla Twojego projektu i uniknąć kosztownych błędów.

Dlaczego solidne łączenie belek to fundament każdej drewnianej konstrukcji?

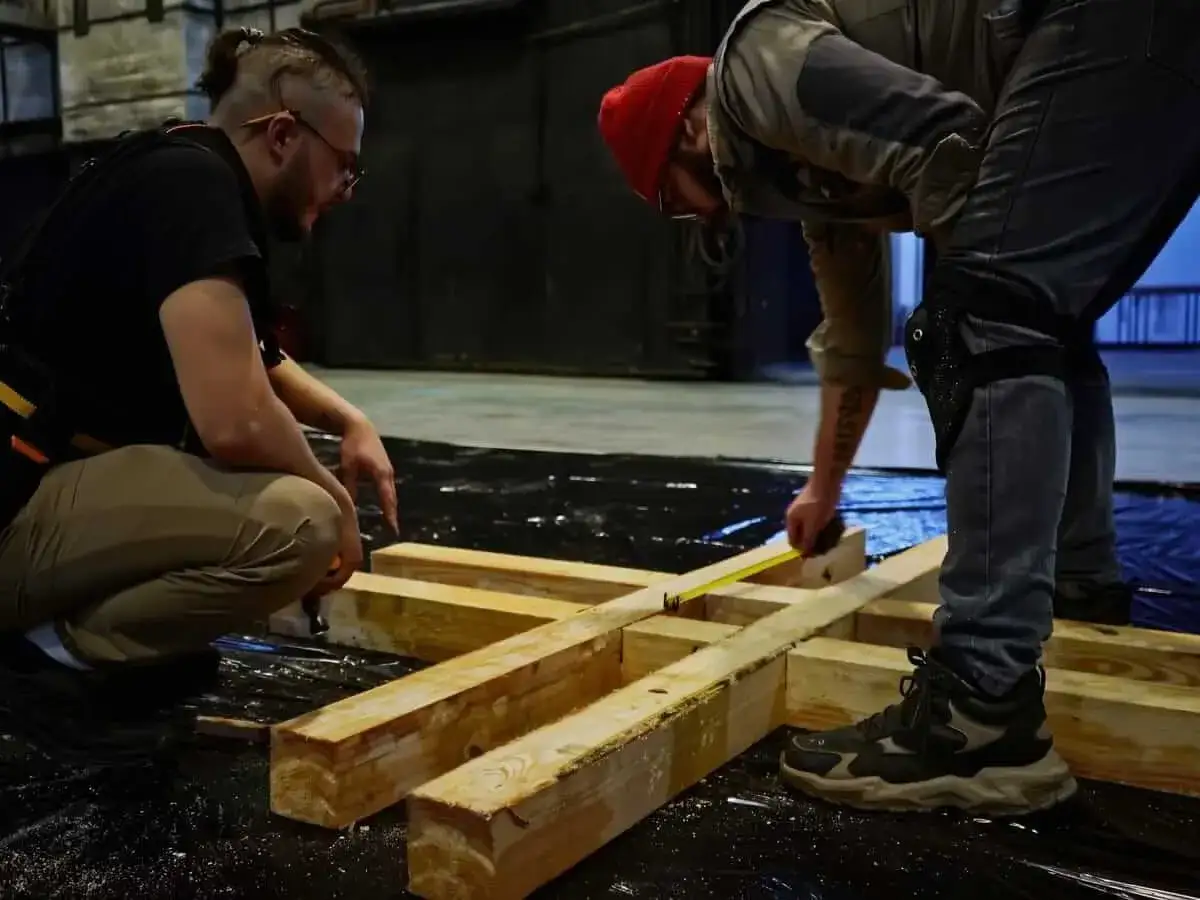

W mojej praktyce inżynierskiej zawsze podkreślam, że solidne połączenia belek są absolutnie fundamentalne dla ogólnej integralności, bezpieczeństwa i długowieczności każdej konstrukcji drewnianej. Drewno, jako materiał naturalny, ma swoje unikalne właściwości, ale to właśnie sposób jego łączenia decyduje o tym, jak cała struktura będzie przenosić obciążenia. Różne rodzaje naprężeń – rozciąganie, ściskanie, czy ścinanie – koncentrują się właśnie w złączach. Ich wytrzymałość jest krytyczna, ponieważ to one są najsłabszym ogniwem. Nawet najlepsze, najdroższe drewno nie zapewni stabilności i bezpieczeństwa, jeśli połączenia zostaną wykonane nieprawidłowo lub z użyciem niewłaściwych technik. To właśnie w punktach styku elementów konstrukcyjnych rozgrywa się walka o trwałość i bezpieczeństwo.

Kiedy precyzja spotyka się z bezpieczeństwem: Rola połączeń w trwałości budowli

Precyzyjne wykonanie każdego złącza bezpośrednio przekłada się na bezpieczeństwo użytkowników i trwałość całej budowli. Nie ma tu miejsca na kompromisy. Słabe lub nieprawidłowo wykonane połączenia mogą prowadzić do szeregu poważnych konsekwencji: od nieestetycznych odkształceń i pęknięć, przez utratę sztywności konstrukcji, aż po, w skrajnych przypadkach, katastrofy budowlane. Pamiętam przypadek, gdy niewłaściwie wykonane złącze w więźbie dachowej spowodowało ugięcie połaci i konieczność kosztownego remontu. Dlatego tak ważne jest, aby każdy pomiar i każde cięcie było wykonane z najwyższą dokładnością. To właśnie ta dbałość o detale gwarantuje, że konstrukcja będzie służyć przez dziesięciolecia, spełniając swoją rolę bezpiecznie i niezawodnie.

Tradycja czy nowoczesność? Krótki przegląd dostępnych rozwiązań

Kiedy stajemy przed zadaniem połączenia belek drewnianych, mamy do wyboru dwie główne kategorie rozwiązań, które, choć różnią się technologią, mają swoje unikalne zastosowania i zalety. Z jednej strony mamy tradycyjne złącza ciesielskie, takie jak złącza na czop i gniazdo czy na wrąb, które są świadectwem rzemiosła i często pełnią funkcję estetyczną. Z drugiej strony, rozwój technologii przyniósł nam nowoczesne łączniki metalowe – kątowniki, wieszaki, płytki perforowane – które oferują szybkość montażu, standaryzację i certyfikowaną nośność. W dalszej części artykułu szczegółowo omówię obie te metody, aby pomóc Ci zrozumieć, kiedy która z nich będzie najlepszym wyborem dla Twojego projektu.

Jak przedłużyć belkę? Niezawodne metody łączenia drewna na długości

Przedłużanie belek to częsta potrzeba w konstrukcjach drewnianych, zwłaszcza gdy mamy do czynienia z długimi elementami, takimi jak płatwie (poziome belki w więźbie dachowej, podpierające krokwie) czy murłaty (belki opierające więźbę na ścianach zewnętrznych). Wybór odpowiedniej metody jest kluczowy dla zachowania ciągłości i wytrzymałości konstrukcji.

Metoda na nakładkę: Prosty i pewny sposób na długie elementy

Jedną z najprostszych, a zarazem bardzo skutecznych metod łączenia belek na długości jest połączenie na nakładkę. Polega ono na tym, że dwie belki łączy się za pomocą dodatkowych elementów – dwustronnych nakładek, które mogą być wykonane z drewna lub blachy stalowej. Nakładki te są następnie skręcane z belkami za pomocą śrub przelotowych. Jest to rozwiązanie niezwykle proste w wykonaniu, a jednocześnie zapewniające dużą wytrzymałość. Często stosuje się je w konstrukcjach, gdzie estetyka nie jest priorytetem, a liczy się przede wszystkim łatwość montażu i pewność połączenia. To mój sprawdzony wybór, gdy potrzebuję szybko i solidnie przedłużyć element konstrukcyjny.

Zamek ciesielski prosty: Kiedy warto postawić na klasykę rzemiosła?

Dla tych, którzy cenią sobie tradycję i precyzję, idealnym rozwiązaniem będzie zamek ciesielski prosty lub skośny. To klasyczne złącze ciesielskie wymaga niezwykłej precyzji w nacięciach i dużej umiejętności rzemieślniczych, ale w zamian oferuje bardzo dużą wytrzymałość i estetykę, której nie da się osiągnąć za pomocą łączników metalowych. Zamek ciesielski jest szczególnie polecany w konstrukcjach widocznych, gdzie połączenie ma być nie tylko funkcjonalne, ale także stanowić element dekoracyjny, podkreślający naturalny charakter drewna i kunszt wykonawcy. To rozwiązanie, które przetrwało próbę czasu i nadal jest cenione w budownictwie drewnianym.

Złącze Gerbera: Inżynierskie podejście do optymalizacji konstrukcji

Złącze Gerbera, znane również jako złącze przegubowe, to inżynierskie rozwiązanie stosowane w konstrukcjach drewnianych, którego głównym celem jest optymalizacja wykorzystania materiału i umożliwienie tworzenia ciągłych belek nad wieloma podporami. Wprowadzenie przegubów w określonych punktach konstrukcji pozwala na eliminację momentów zginających, co z kolei przekłada się na bardziej efektywny rozkład sił. Zazwyczaj konstruuje się je z użyciem metalowych płytek i sworzni, które pozwalają na swobodny obrót, ale nie przenoszą momentów zginających. Dzięki temu, zamiast projektować każdą belkę jako niezależny element, możemy traktować ją jako część większego, zoptymalizowanego systemu. To rozwiązanie jest szczególnie przydatne w dużych rozpiętościach, gdzie pozwala na zmniejszenie przekrojów belek i redukcję zużycia drewna, jednocześnie zapewniając stabilność i bezpieczeństwo.

Łączenie pod kątem prostym i ukośnym: Przewodnik po złączach poprzecznych

Łączenie belek pod kątem, zarówno prostym, jak i ukośnym, jest nieodłącznym elementem wielu konstrukcji drewnianych. Spotykamy je w konstrukcjach ramowych, przy mocowaniu belek stropowych do wieńców, czy w skomplikowanych więźbach dachowych. Tutaj również mamy do wyboru metody tradycyjne i nowoczesne, każda z nich ma swoje zalety i specyfikę zastosowania.

Metalowe anioły stróże konstrukcji: Kątowniki, płytki i wieszaki belek w akcji

Współczesne budownictwo drewniane w dużej mierze opiera się na nowoczesnych łącznikach metalowych. To prawdziwi "aniołowie stróże" konstrukcji, zapewniający jej stabilność i trwałość. Mamy tu do czynienia z szeroką gamą produktów, takich jak ocynkowane kątowniki ciesielskie (dostępne w wersjach wzmocnionych i bez przetłoczenia), płytki perforowane, wieszaki belek (często nazywane "butami") oraz specjalistyczne złącza krokwiowe. Ich głównymi zaletami są: standaryzacja, co ułatwia projektowanie i montaż; szybkość montażu, która znacząco skraca czas pracy; certyfikowana nośność, dająca pewność co do wytrzymałości połączenia; oraz odporność na warunki atmosferyczne dzięki ocynkowaniu, co jest kluczowe w konstrukcjach zewnętrznych. Te elementy pozwalają na tworzenie mocnych i niezawodnych połączeń, często w sposób niewidoczny dla oka.

Połączenie na czop i gniazdo: Estetyka i siła tradycyjnego ciesielstwa

Połączenie na czop i gniazdo to jeden z najbardziej rozpoznawalnych i cenionych tradycyjnych złączy ciesielskich. Polega ono na wycięciu z jednego elementu wystającego czopa, który następnie wsuwa się w odpowiednio przygotowane gniazdo w drugim elemencie. To złącze charakteryzuje się nie tylko dużą siłą, szczególnie na ścinanie, ale także wyjątkowym charakterem estetycznym. Często stosuje się je w widocznych elementach konstrukcji, gdzie podkreśla naturalne piękno drewna i kunszt rzemieślnika. Wykonanie tego złącza wymaga niezwykłej precyzji i umiejętności ciesielskich, ale efekt końcowy jest zawsze imponujący i trwały.

Jaskółczy ogon: Dekoracyjne i niezwykle mocne złącze dla wymagających

Kolejnym przykładem mistrzostwa ciesielskiego jest złącze jaskółczy ogon. Jego charakterystyczny, trapezoidalny kształt przypominający ogon jaskółki, sprawia, że jest ono nie tylko niezwykle mocne, ale również bardzo dekoracyjne. Jaskółczy ogon jest szczególnie wytrzymały na siły rozciągające, co czyni go idealnym do zastosowań, gdzie elementy są narażone na takie obciążenia. Choć jest to złącze pracochłonne i wymaga wyjątkowej precyzji oraz doświadczenia, jego trwałość i unikalny wygląd są cenione w meblarstwie, a także w konstrukcjach, gdzie estetyka odgrywa kluczową rolę. To połączenie, które z dumą można eksponować.

Złącze tradycyjne czy metalowe? Co wybrać do swojego projektu?

Wybór między złączami tradycyjnymi a metalowymi to jedna z kluczowych decyzji, którą musimy podjąć na etapie projektowania konstrukcji drewnianej. Obie metody mają swoje mocne strony i ograniczenia, dlatego warto dokładnie przeanalizować ich charakterystykę, aby podjąć świadomą decyzję, która najlepiej odpowiada potrzebom naszego projektu.

Wytrzymałość i nośność: Porównanie kluczowych parametrów

Jeśli chodzi o wytrzymałość i nośność, zarówno złącza tradycyjne, jak i metalowe mogą zapewnić bardzo solidne połączenia. Jednak istnieją tu pewne różnice. Łączniki metalowe często posiadają certyfikaty i deklaracje właściwości użytkowych, co znacząco ułatwia projektowanie i obliczanie konstrukcji, dając nam konkretne dane liczbowe. Wytrzymałość złączy tradycyjnych z kolei w dużej mierze zależy od precyzji wykonania i jakości drewna, co sprawia, że ich nośność jest trudniejsza do precyzyjnego oszacowania bez specjalistycznych badań. Według danych DOM ONLINE, odpowiednio dobrane łączniki metalowe mogą zapewnić porównywalną, a często nawet większą nośność niż niektóre złącza ciesielskie, szczególnie w przypadku dużych obciążeń.

Estetyka ma znaczenie: Kiedy złącze powinno być widoczne, a kiedy ukryte?

Aspekt estetyczny jest często niedoceniany, a ma ogromne znaczenie, zwłaszcza w architekturze. Tradycyjne złącza ciesielskie są często eksponowane jako element dekoracyjny, świadectwo rzemiosła i naturalnego piękna drewna. W konstrukcjach, gdzie drewno ma być widoczne, takie rozwiązania dodają charakteru i autentyczności. W przypadku łączników metalowych, mogą być one ukryte w konstrukcji, pozostając niewidocznymi, lub, jeśli są widoczne, nadają jej bardziej industrialny i nowoczesny charakter. Moja rada jest taka: jeśli estetyka i kunszt są priorytetem, wybierz złącza tradycyjne. Jeśli natomiast zależy Ci na funkcjonalności i chcesz, aby połączenia były dyskretne, postaw na rozwiązania metalowe.

Czas i koszt wykonania: Co bardziej obciąży Twój portfel i harmonogram?

Czas i koszt wykonania to czynniki, które zawsze bierzemy pod uwagę w każdym projekcie. Montaż łączników metalowych jest zazwyczaj znacznie szybszy i wymaga mniejszych umiejętności, co przekłada się na niższe koszty robocizny. Wkręcanie wkrętów czy mocowanie kątowników to proces, który można zautomatyzować i wykonać sprawnie. Natomiast złącza tradycyjne są bardziej pracochłonne, wymagają wykwalifikowanego cieśli, co może znacząco zwiększyć koszty i wydłużyć harmonogram projektu. Choć materiały do złączy tradycyjnych (drewno) mogą być tańsze niż specjalistyczne łączniki metalowe, to koszt robocizny często przewyższa tę różnicę. Musimy więc zważyć, co jest dla nas ważniejsze: szybkość i ekonomia montażu czy unikalny charakter i kunszt.

Niezbędnik konstruktora: Narzędzia i materiały, bez których ani rusz

Niezależnie od wybranej metody łączenia belek, sukces projektu zależy w dużej mierze od posiadania odpowiednich narzędzi i materiałów. Dobrze wyposażony warsztat to podstawa precyzyjnej i bezpiecznej pracy. Oto kompleksowa lista, która pomoże Ci przygotować się do zadania.

Od wkrętarki po dłuto: Kompletny zestaw narzędzi do każdego typu połączenia

Do wykonania różnych typów połączeń będziemy potrzebować specyficznych narzędzi. Dla złączy tradycyjnych, kluczowe będą: dłuta ciesielskie (do precyzyjnego wycinania gniazd i czopów), piły ręczne (np. płatnice do cięć wzdłużnych, otwornice do otworów), młotki (do pobijania dłut), kątowniki (do wyznaczania kątów prostych), miary (metrowe, zwijane) i ołówki ciesielskie (do dokładnego trasowania). Precyzja cięć jest tu absolutnie kluczowa. Natomiast do pracy z łącznikami metalowymi niezbędne będą: wkrętarki akumulatorowe (z odpowiednimi bitami), wiertarki (do nawiercania otworów pod śruby), klucze nasadowe (do dokręcania śrub), poziomice (do zapewnienia pionu i poziomu) oraz oczywiście miary i ołówki. Zawsze podkreślam znaczenie posiadania ostrych i precyzyjnych narzędzi – to one gwarantują jakość i bezpieczeństwo połączeń.

Wkręty ciesielskie, śruby, gwoździe: Jak dobrać odpowiednie łączniki?

Wybór odpowiednich łączników to podstawa wytrzymałego połączenia. Najczęściej wykorzystujemy specjalistyczne wkręty ciesielskie z łbem talerzowym, które zapewniają dużą siłę docisku i są odporne na wyrywanie. Kolejnym często stosowanym elementem są gwoździe pierścieniowe (karbowane), które dzięki swojej strukturze znacznie lepiej trzymają się w drewnie niż gładkie gwoździe, oferując większą odporność na wyciąganie. Niezastąpione są również śruby z podkładkami i nakrętkami, szczególnie w połączeniach, gdzie wymagana jest duża siła ściskająca i możliwość demontażu. Przy doborze łączników zawsze musimy brać pod uwagę rodzaj drewna (twarde czy miękkie), przewidywane obciążenia, a także środowisko, w jakim konstrukcja będzie eksploatowana. Na zewnątrz zawsze stosujemy łączniki ocynkowane lub ze stali nierdzewnej, aby zapewnić odporność na korozję. Kluczowe jest również dobranie odpowiedniej długości i średnicy łącznika – zbyt krótki lub cienki nie zapewni wystarczającej nośności, a zbyt długi może wystawać lub osłabiać drewno. Zawsze kierujmy się zaleceniami producenta i normami budowlanymi.

7 najczęstszych błędów przy łączeniu belek i jak ich skutecznie unikać

Nawet najbardziej doświadczonym zdarzają się błędy, ale w konstrukcjach drewnianych mogą one mieć poważne konsekwencje. Dlatego przygotowałem listę najczęściej popełnianych pomyłek, wraz z praktycznymi wskazówkami, jak ich unikać, aby zapewnić bezpieczeństwo i trwałość Twojej konstrukcji.

Błąd nr 1: Zbyt mała odległość od krawędzi – prosta droga do pęknięcia drewna

To jeden z najczęstszych błędów, który widuję na budowach. Montowanie łączników, czy to wkrętów, czy gwoździ, zbyt blisko krawędzi belki to prosta droga do jej pęknięcia wzdłuż włókien. Drewno jest materiałem anizotropowym, co oznacza, że jego wytrzymałość różni się w zależności od kierunku włókien. Wkręcenie łącznika zbyt blisko krawędzi powoduje koncentrację naprężeń, które mogą rozszczepić drewno, osłabiając całe połączenie. Zawsze należy przestrzegać ogólnych zasad dotyczących minimalnych odległości od krawędzi i czoła belki, które są zalecane przez normy budowlane lub producentów łączników. Zazwyczaj jest to od kilku do kilkunastu milimetrów, w zależności od średnicy łącznika i rodzaju drewna.

Błąd nr 2: Niewłaściwy dobór łączników do przewidywanego obciążenia

Użycie zbyt słabych, zbyt krótkich lub po prostu nieodpowiednich łączników to poważny błąd. Często widzę, jak zamiast specjalistycznych wkrętów ciesielskich, używa się zwykłych wkrętów do drewna, które nie są przeznaczone do przenoszenia dużych obciążeń konstrukcyjnych. Konsekwencje mogą być opłakane: luzowanie się połączeń, osłabienie całej konstrukcji, a w skrajnych przypadkach nawet jej zawalenie. Zawsze musimy pamiętać o tym, jakie obciążenia będzie przenosić dane połączenie i dobrać łączniki o odpowiedniej nośności, długości i średnicy. W razie wątpliwości konieczna jest konsultacja z projektem lub specjalistą.

Błąd nr 3: Pomijanie nawiercania otworów w twardym drewnie

W przypadku twardego drewna, takiego jak dąb czy buk, pomijanie nawiercania wstępnych otworów, czyli tzw. pilotów, jest błędem, który może prowadzić do wielu problemów. Po pierwsze, istnieje duże ryzyko pęknięcia drewna podczas wkręcania śruby lub wbijania gwoździa. Po drugie, łącznik może ulec uszkodzeniu, a jego osadzenie będzie utrudnione, co w efekcie osłabi połączenie. Nawiercanie pilota o odpowiedniej średnicy (zazwyczaj nieco mniejszej niż średnica rdzenia wkrętu) pozwala na płynne wprowadzenie łącznika i minimalizuje ryzyko uszkodzenia zarówno drewna, jak i samego wkrętu, zapewniając solidne i trwałe połączenie.

Błąd nr 4: Brak zabezpieczenia drewna przed wilgocią i szkodnikami

Niezabezpieczenie drewna, szczególnie w konstrukcjach zewnętrznych lub narażonych na wilgoć, jest błędem, który z czasem osłabi całą konstrukcję, w tym wszystkie połączenia. Grzyby, pleśń i owady potrafią w krótkim czasie zniszczyć drewno, prowadząc do utraty jego właściwości mechanicznych. Dlatego tak ważne jest stosowanie impregnacji odpowiednimi środkami ochronnymi, które zabezpieczą drewno przed czynnikami biologicznymi. Równie istotna jest odpowiednia wentylacja, która zapobiega gromadzeniu się wilgoci. Pamiętajmy, że nawet najmocniejsze połączenia nie utrzymają się w spróchniałym drewnie.

Błąd nr 5: Niewłaściwe narzędzia i brak precyzji w wykonaniu złączy

Użycie nieodpowiednich, tępych narzędzi lub brak precyzji w cięciu i montażu to częsty problem. Niedokładne spasowanie elementów w złączach ciesielskich, np. zbyt luźne czopy w gniazdach, znacząco obniża ich wytrzymałość. Podobnie, krzywe wkręcenie łączników metalowych lub niedokładne wywiercenie otworów może prowadzić do nierównomiernego rozłożenia naprężeń i osłabienia połączenia. Pamiętajmy, że precyzja jest kluczowa – każde odchylenie od projektu może mieć wpływ na trwałość i bezpieczeństwo konstrukcji. Inwestycja w dobrej jakości narzędzia i poświęcenie czasu na dokładne wykonanie to inwestycja w bezpieczeństwo.

Błąd nr 6: Ignorowanie zaleceń producenta łączników metalowych

Każdy producent łączników metalowych – kątowników, wieszaków, wkrętów – dostarcza szczegółowe instrukcje dotyczące ich montażu, liczby i rodzaju wkrętów lub gwoździ, które należy zastosować. Ignorowanie tych zaleceń jest bardzo częstym błędem i może skutkować utratą deklarowanej nośności oraz bezpieczeństwa połączenia. Producent przeprowadza testy i obliczenia, aby zapewnić, że jego produkt spełnia określone parametry. Odstąpienie od tych wytycznych oznacza, że bierzemy na siebie pełną odpowiedzialność za ewentualne awarie. Zawsze czytajmy instrukcje i stosujmy się do nich – to podstawa profesjonalnego montażu.

Przeczytaj również: Przewód paliwowy zbrojony 8mm – wybierz najlepszy wąż do paliwa

Błąd nr 7: Przeciążanie konstrukcji ponad jej projektowane możliwości

Nawet perfekcyjnie wykonane połączenia i cała konstrukcja mają swoje granice nośności. Przeciążanie konstrukcji, na przykład poprzez składowanie zbyt ciężkich przedmiotów na stropie, dodawanie nieprzewidzianych elementów (np. ciężkich mebli, dodatkowych ścianek działowych) lub montaż ciężkich urządzeń, jest poważnym błędem. Może to prowadzić do uszkodzeń, deformacji, a nawet awarii konstrukcyjnej, niezależnie od jakości wykonania połączeń. Zawsze musimy pamiętać o projektowanych obciążeniach i nie przekraczać ich. Wszelkie zmiany w użytkowaniu konstrukcji, które mogą zwiększyć obciążenie, powinny być konsultowane z inżynierem konstruktorem.
