Ten artykuł to kompleksowy przewodnik po kluczowym elemencie konstrukcji dachu – połączeniu krokwi w kalenicy. Dowiesz się, dlaczego jest to tak istotne dla bezpieczeństwa i trwałości całej więźby, poznasz różnorodne metody łączenia – od tradycyjnych technik ciesielskich po nowoczesne rozwiązania z użyciem złączy – oraz nauczysz się unikać najczęstszych błędów, by Twój dach służył przez lata.
Prawidłowe połączenie krokwi w kalenicy to fundament stabilności i bezpieczeństwa dachu
- Połączenie kalenicowe jest najważniejszym węzłem konstrukcyjnym więźby dachowej, decydującym o jej stabilności.
- Istnieją dwie główne grupy rozwiązań: połączenia bezpośrednie (krokwie łączą się ze sobą) oraz pośrednie (oparcie na płatwi kalenicowej).
- Tradycyjne metody obejmują połączenia na nakładkę prostą, doczołowe oraz na zwidłowanie.
- Nowoczesne budownictwo wykorzystuje specjalistyczne złącza ciesielskie (kątowniki, wieszaki) oraz wkręty.
- Kluczowe jest rozróżnienie funkcji belki kalenicowej: montażowa czy konstrukcyjna.
- Precyzja wykonania i dobór odpowiednich łączników są niezbędne dla trwałości i bezpieczeństwa.

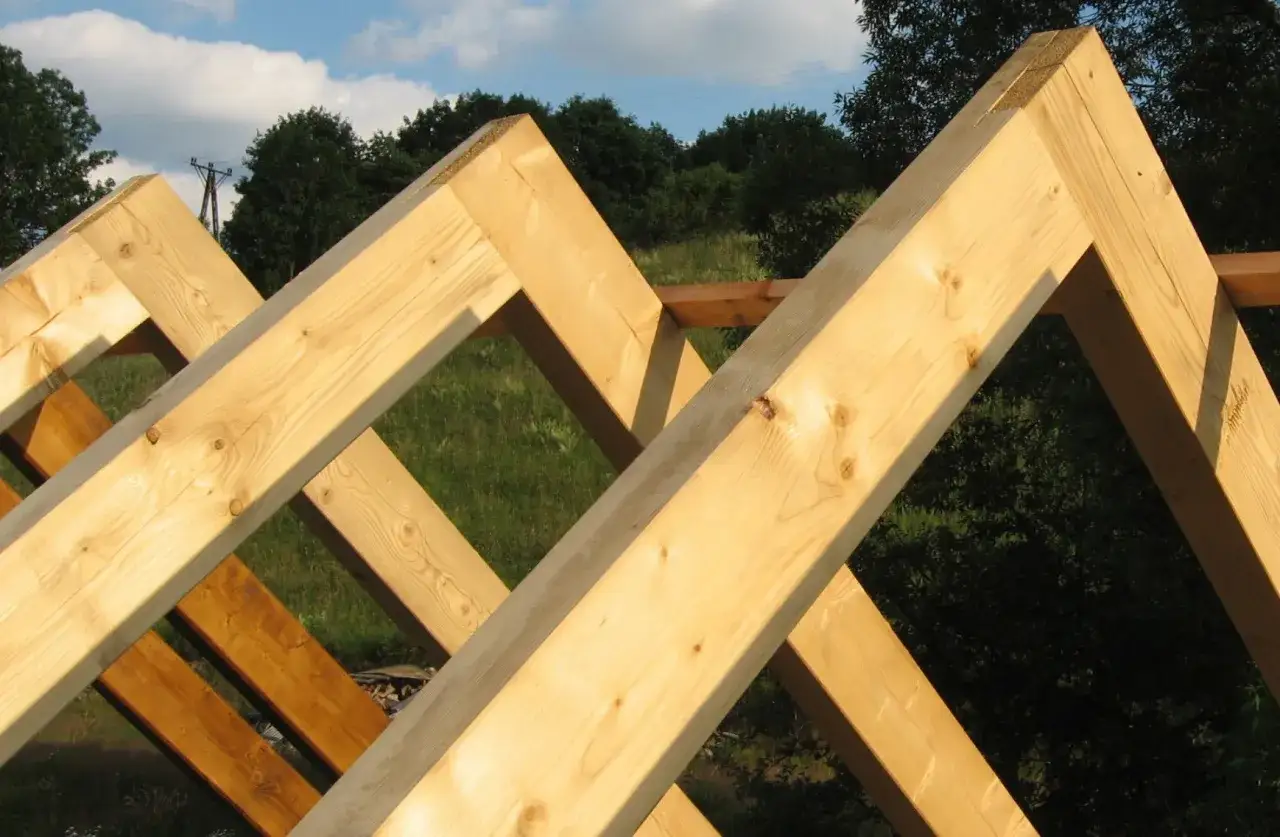

Dlaczego solidne połączenie krokwi w kalenicy to absolutna podstawa bezpiecznego dachu
Połączenie krokwi w kalenicy, czyli w najwyższym punkcie dachu, to nie tylko estetyczny detal, ale przede wszystkim absolutnie kluczowy węzeł konstrukcyjny całej więźby dachowej. Od jego prawidłowego wykonania zależy stabilność, sztywność i bezpieczeństwo dachu przez dziesięciolecia. Wyobraź sobie, że to właśnie w kalenicy zbiegają się wszystkie siły działające na połać dachu – obciążenia od śniegu, siły ssące i parcie wiatru, a także ciężar własny pokrycia. Jeśli ten punkt jest słaby, cała konstrukcja może ulec odkształceniom, a w skrajnych przypadkach nawet zawaleniu. Prawidłowo wykonane połączenie kalenicowe gwarantuje, że obciążenia te zostaną równomiernie rozłożone i bezpiecznie przekazane na pozostałe elementy więźby, a w konsekwencji na ściany budynku. To inwestycja w spokój i długowieczność Twojego domu.
W mojej praktyce wielokrotnie widziałem, jak niedocenienie tego etapu prowadziło do poważnych problemów, takich jak ugięcia kalenicy, pęknięcia w pokryciu dachowym czy nawet rozchodzenie się ścian. Dlatego zawsze podkreślam, że precyzja i jakość materiałów użytych do połączenia krokwi w kalenicy są nie do przecenienia. To fundament, na którym opiera się cała nadbudowa dachu, a co za tym idzie, bezpieczeństwo mieszkańców i ochrona mienia.

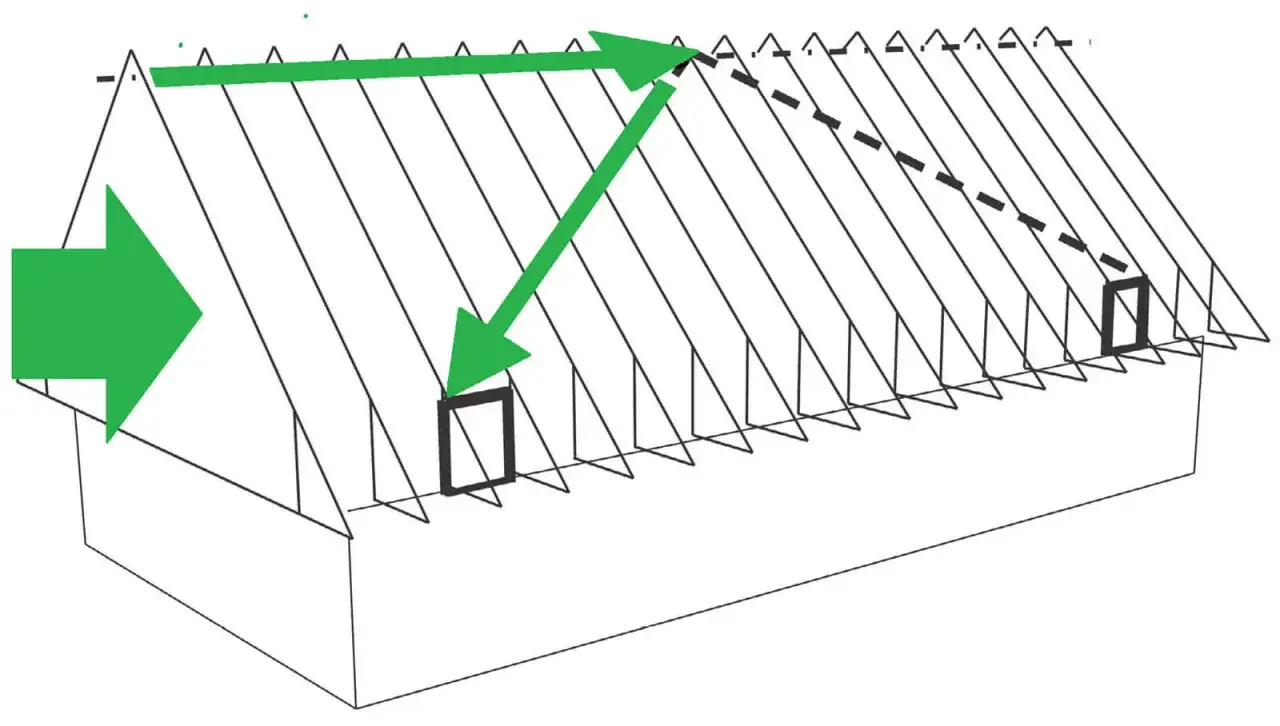

Kluczowa decyzja: Łączenie z belką kalenicową czy bez niej?
Zanim przystąpimy do wyboru konkretnej metody łączenia krokwi, musimy podjąć fundamentalną decyzję dotyczącą ogólnej strategii konstrukcyjnej. Chodzi o to, czy krokwie będą opierać się na belce kalenicowej (płatwi kalenicowej), czy też będą łączyły się bezpośrednio ze sobą. Każde z tych rozwiązań ma swoje specyficzne zastosowanie, zalety i wymagania, które determinują stabilność i sposób montażu dachu. Wybór ten zazwyczaj wynika z projektu konstrukcyjnego, ale warto zrozumieć jego konsekwencje.
Wariant 1: Oparcie na płatwi kalenicowej – gwarancja stabilności i precyzji montażu
Metoda opierania krokwi na belce kalenicowej, zwanej również płatwią kalenicową, jest rozwiązaniem bardzo cenionym w budownictwie ze względu na swoją niezwykłą stabilność i ułatwienie montażu. W tym wariancie krokwie nie łączą się bezpośrednio ze sobą, lecz każda z nich opiera się na poziomej belce biegnącej wzdłuż kalenicy dachu. Jest to zatem połączenie pośrednie. Belka kalenicowa pełni funkcję elementu nośnego, który przyjmuje część obciążeń z krokwi i przekazuje je dalej na konstrukcję budynku, na przykład na ściany szczytowe lub słupy. Do mocowania krokwi do płatwi kalenicowej często stosuje się tradycyjne zaciosy, które zapewniają stabilne oparcie, lub nowoczesne złącza ciesielskie, takie jak kątowniki czy wieszaki. To rozwiązanie jest szczególnie korzystne w przypadku dachów o dużych rozpiętościach, gdzie wymagana jest dodatkowa podpora dla krokwi, zapewniając większą sztywność całej konstrukcji.
Wariant 2: Bezpośrednie połączenie krokwi – w jakich konstrukcjach to rozwiązanie ma sens?
Bezpośrednie połączenie krokwi to metoda, w której czoła krokwi z przeciwległych połaci dachu łączą się ze sobą, tworząc kalenicę bez pośrednictwa płatwi kalenicowej. Jest to rozwiązanie często stosowane w mniejszych konstrukcjach dachowych, takich jak dachy domków jednorodzinnych o mniejszych rozpiętościach, wiat czy altan. W tym przypadku całe obciążenie zbiega się w jednym punkcie, co wymaga bardzo precyzyjnego wykonania i solidnego wzmocnienia samego połączenia. Brak płatwi kalenicowej oznacza, że krokwie muszą być wystarczająco wytrzymałe, aby samodzielnie przenosić obciążenia i efektywnie je rozkładać. Wyzwaniem jest tutaj zapewnienie odpowiedniej sztywności i stabilności połączenia, aby uniknąć rozsuwania się krokwi pod wpływem obciążeń poziomych. Często stosuje się tu specjalne techniki ciesielskie, takie jak połączenia na nakładkę prostą czy na zwidłowanie, które następnie wzmacnia się dodatkowymi łącznikami, takimi jak wkręty ciesielskie, śruby czy płytki perforowane. To rozwiązanie wymaga większej uwagi na etapie projektowania i wykonawstwa, aby zagwarantować bezpieczeństwo i trwałość konstrukcji.
Tradycyjne techniki ciesielskie – przegląd metod sprawdzonych przez pokolenia
Tradycyjne techniki ciesielskie to prawdziwy kunszt, który przez wieki dowiódł swojej skuteczności i trwałości. Choć współczesne budownictwo coraz częściej sięga po gotowe złącza, zrozumienie i umiejętność wykonania klasycznych połączeń jest nadal cenną wiedzą. To właśnie te metody, oparte na precyzyjnym wycinaniu i spasowywaniu drewna, stanowią podstawę dla wielu współczesnych rozwiązań i pozwalają na stworzenie konstrukcji o wyjątkowej estetyce i wytrzymałości.
Połączenie na nakładkę prostą: Klasyka, którą warto znać
Połączenie na nakładkę prostą to jedna z najbardziej klasycznych i powszechnie stosowanych metod łączenia krokwi w kalenicy, szczególnie w konstrukcjach bez płatwi kalenicowej. Polega ono na wycięciu w obu krokwiach połowy ich grubości, a następnie nałożeniu ich na siebie tak, aby tworzyły jednolitą płaszczyznę. Dzięki temu uzyskuje się dużą powierzchnię styku, co sprzyja stabilności. Kluczowe jest, aby cięcia były wykonane z najwyższą precyzją, zapewniając idealne pasowanie elementów. Samo nałożenie to jednak za mało – połączenie to bezwzględnie wymaga wzmocnienia. Najczęściej stosuje się do tego celu długie śruby ciesielskie lub wkręty ciesielskie, które przechodzą przez obie krokwie, mocno je ze sobą spinając. Czasami dodatkowo stosuje się klejenie, aby zwiększyć sztywność. To solidne i sprawdzone rozwiązanie, które przy odpowiednim wykonaniu gwarantuje dużą wytrzymałość.
Połączenie doczołowe: Pozorna prostota i jej ukryte wymagania
Połączenie doczołowe wydaje się najprostsze w teorii, jednak w praktyce jest metodą wymagającą największej uwagi i dodatkowych wzmocnień. Polega ono na tym, że czoła krokwi są odpowiednio ścięte pod kątem (zazwyczaj pod kątem połowy kąta dachu) i stykają się ze sobą bezpośrednio w kalenicy. Bez dodatkowych elementów, jest to połączenie najmniej stabilne, ponieważ siły rozporowe działające na krokwie mogą łatwo spowodować ich rozsunięcie. Dlatego też, aby zapewnić odpowiednią nośność i sztywność, połączenie doczołowe niemal zawsze wymaga solidnych wzmocnień. Najczęściej stosuje się tu deski kalenicowe, które mocuje się po obu stronach krokwi, lub specjalne nakładki boczne, które spinają czoła krokwi. Wkręty ciesielskie lub śruby są tu niezbędne, aby mocno scalić wszystkie elementy. Według danych naszdekarz.pl, połączenie doczołowe, choć proste w założeniu, jest najmniej wytrzymałe bez odpowiednich wzmocnień. Warto o tym pamiętać, by nie ulec pozornej prostocie i zawsze zapewnić mu odpowiednią stabilizację.
Połączenie na zwidłowanie: Kiedy warto postawić na kunszt ciesielski?
Połączenie na zwidłowanie to metoda, która stanowi prawdziwy popis kunsztu ciesielskiego. Jest to technika zaawansowana technicznie i znacznie rzadziej stosowana niż nakładka prosta czy doczołowe, głównie ze względu na wysokie wymagania co do precyzji wykonania i umiejętności rzemieślnika. Polega ono na wzajemnym przenikaniu się krokwi, gdzie jedna z nich jest wycinana w kształcie wideł, a druga odpowiednio dopasowywana. Dzięki temu uzyskuje się bardzo dużą powierzchnię styku i mechaniczne zablokowanie elementów, co zapewnia wyjątkową sztywność i wytrzymałość połączenia. Zwidłowanie doskonale przenosi zarówno siły ściskające, jak i rozciągające, co czyni je idealnym w konstrukcjach, gdzie wymagana jest maksymalna stabilność. Choć wymaga więcej czasu i pracy, efekt końcowy jest nie tylko solidny, ale często również estetyczny, co docenią miłośnicy tradycyjnego budownictwa drewnianego. Warto rozważyć tę metodę, jeśli priorytetem jest najwyższa jakość i trwałość, a budżet pozwala na zatrudnienie doświadczonego cieśli.
Nowoczesne łączenie krokwi: Jak złącza ciesielskie zrewolucjonizowały pracę na dachu?
Współczesne budownictwo dachowe nieustannie ewoluuje, a wraz z nim metody łączenia elementów konstrukcyjnych. Nowoczesne złącza ciesielskie to prawdziwa rewolucja, która znacząco wpłynęła na szybkość, precyzję i bezpieczeństwo pracy na dachu. Dzięki nim, tradycyjne, czasochłonne zaciosy i czopy często ustępują miejsca gotowym, standaryzowanym elementom, które gwarantują wysoką nośność i powtarzalność wykonania. Ich zastosowanie nie tylko przyspiesza proces budowy, ale również minimalizuje ryzyko błędów ludzkich, co przekłada się na większą pewność i trwałość całej konstrukcji. To rozwiązania, które łączą inżynierską precyzję z praktyczną użytecznością.
Rola wkrętów ciesielskich i kątowników – szybkość i pewność w jednym
Wkręty ciesielskie i kątowniki to duet, który stał się nieodłącznym elementem nowoczesnych połączeń kalenicowych. Wkręty ciesielskie, charakteryzujące się dużą średnicą i specjalnym gwintem, zapewniają niezwykle mocne i trwałe połączenie drewna, często eliminując potrzebę wstępnego nawiercania. Ich zaletą jest szybkość montażu i wysoka odporność na wyrywanie. Z kolei kątowniki ciesielskie, wykonane z ocynkowanej stali, służą do wzmocnienia połączeń pod kątem prostym lub innym, w zależności od ich konstrukcji. Są one niezastąpione tam, gdzie potrzebne jest dodatkowe usztywnienie i zabezpieczenie przed siłami rozporowymi. Ich zastosowanie jest szczególnie przydatne w połączeniach doczołowych lub w miejscach, gdzie krokwie opierają się na płatwi kalenicowej. Dzięki nim, praca jest nie tylko szybsza, ale również znacznie bardziej pewna, a uzyskane połączenia spełniają rygorystyczne normy wytrzymałościowe.
Specjalistyczne złącza: Wieszaki i płytki kalenicowe w praktyce
Poza wkrętami i kątownikami, rynek oferuje szereg innych specjalistycznych złączy, które znacząco ułatwiają i wzmacniają połączenia kalenicowe. Wieszaki kalenicowe to elementy, które pozwalają na podwieszenie krokwi do płatwi kalenicowej, zapewniając stabilne i estetyczne połączenie. Są one szczególnie przydatne, gdy chcemy uniknąć widocznych zaciosów lub gdy wymagane jest precyzyjne dopasowanie wysokości. Z kolei płytki perforowane, często wykonane z grubej, ocynkowanej blachy z licznymi otworami, służą do wzmacniania połączeń na płaskich powierzchniach. Mogą być stosowane do spinania czoł krokwi w połączeniach doczołowych lub do dodatkowego usztywnienia połączeń na nakładkę. Ich funkcja polega na rozłożeniu sił na większej powierzchni drewna, co zwiększa wytrzymałość na ścinanie i rozrywanie. Montaż tych złączy jest prosty i szybki, wymaga jedynie odpowiednich wkrętów lub gwoździ. Korzyści płynące z ich zastosowania to przede wszystkim zwiększona stabilność, wytrzymałość i bezpieczeństwo całej konstrukcji dachu.

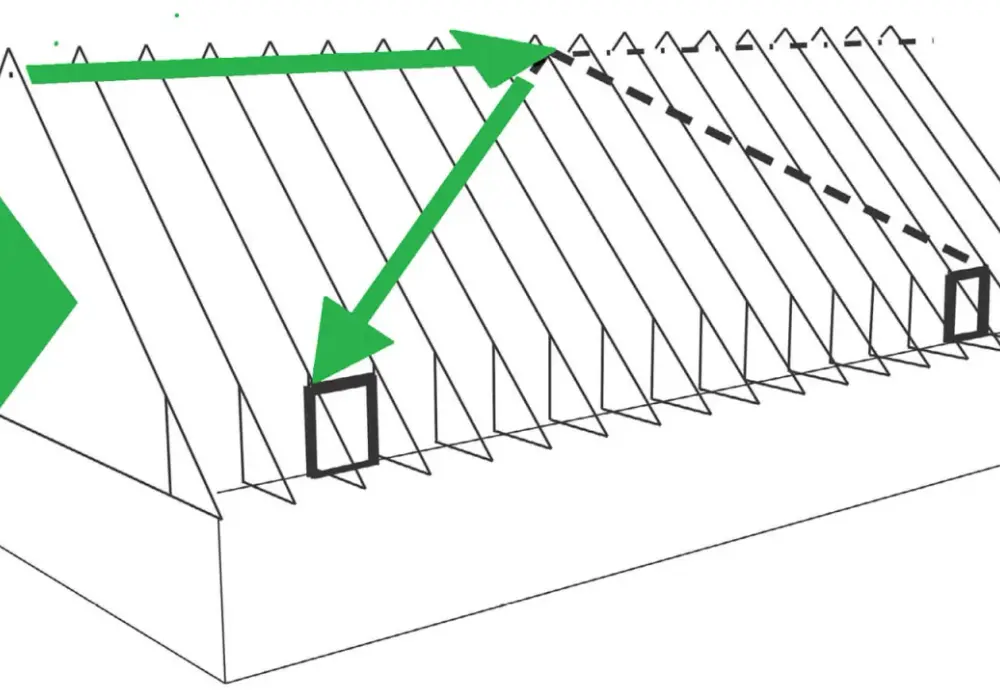

Tych błędów musisz unikać! Najczęstsze pomyłki przy łączeniu krokwi w kalenicy
Nawet najbardziej doświadczeni cieśle mogą popełnić błędy, a w przypadku połączenia krokwi w kalenicy, konsekwencje mogą być naprawdę poważne. W mojej karierze widziałem wiele dachów, które wymagały kosztownych napraw tylko dlatego, że na etapie montażu kalenicy popełniono podstawowe błędy. Pamiętaj, że dach to inwestycja na lata, a oszczędności czy niedbalstwo w tym kluczowym miejscu mogą zemścić się z nawiązką. Poniżej przedstawiam najczęstsze pomyłki, na które należy zwrócić szczególną uwagę.
Błąd #1: Mylenie belki montażowej z konstrukcyjną – groźne konsekwencje
To jeden z najbardziej krytycznych błędów, który może mieć katastrofalne skutki dla statyki całego dachu. Belka kalenicowa może pełnić dwie zasadnicze funkcje: montażową lub konstrukcyjną (nośną). Jeśli projekt przewiduje belkę jedynie jako element ułatwiający montaż krokwi i ich wstępne pozycjonowanie, a nie jako pełnoprawny element nośny, to nie może ona przenosić znaczących obciążeń. Mylenie tych ról i traktowanie belki montażowej jako konstrukcyjnej, a co za tym idzie, opieranie na niej całego ciężaru dachu bez odpowiednich podpór, prowadzi do jej przeciążenia, ugięcia, a w konsekwencji do uszkodzenia całej więźby. Zawsze należy dokładnie sprawdzić projekt budowlany i upewnić się, jaką funkcję pełni belka kalenicowa. Niewłaściwa interpretacja jej roli to prosta droga do poważnych problemów ze stabilnością dachu, a nawet do katastrofy budowlanej.
Błąd #2: Niedokładne cięcia i pasowanie – jak milimetry wpływają na lata trwałości?
Precyzja to słowo klucz w ciesielstwie, a w przypadku połączenia kalenicowego jest ona absolutnie fundamentalna. Nawet pozornie niewielkie niedokładności w cięciach krokwi, rzędu kilku milimetrów, mogą prowadzić do poważnych problemów w przyszłości. Niewłaściwie spasowane elementy tworzą luzy i szczeliny, które uniemożliwiają prawidłowe przenoszenie obciążeń. Zamiast równomiernego rozkładu sił, dochodzi do punktowego przeciążenia, co osłabia połączenie. W efekcie, pod wpływem obciążeń (np. śniegu czy wiatru), dach może zacząć pracować, co objawi się skrzypieniem, ugięciami, a nawet pęknięciami w pokryciu. W dłuższej perspektywie takie niedokładności drastycznie obniżają trwałość i bezpieczeństwo dachu, prowadząc do konieczności kosztownych napraw. Zawsze warto poświęcić dodatkowy czas na dokładne trasowanie i cięcie, niż później mierzyć się z konsekwencjami pośpiechu.
Błąd #3: Zły dobór lub oszczędność na łącznikach – pozorne oszczędności, realne ryzyko
Wybór odpowiednich łączników – wkrętów, śrub, kątowników, płytek – jest równie ważny, jak precyzja cięć. Niestety, często spotykam się z próbami oszczędzania w tym obszarze, co jest niezwykle krótkowzroczne. Stosowanie zbyt krótkich wkrętów, zbyt cienkich kątowników, łączników niskiej jakości lub po prostu niewystarczającej ich liczby, to prosta droga do osłabienia konstrukcji. Pozorne oszczędności rzędu kilkudziesięciu czy kilkuset złotych mogą prowadzić do realnego ryzyka osłabienia całej więźby, a w skrajnych przypadkach – do katastrofy budowlanej. Łączniki muszą być dobrane zgodnie z projektem, uwzględniając rodzaj drewna, obciążenia i warunki środowiskowe. Według danych naszdekarz.pl, niewłaściwy dobór łączników jest jedną z głównych przyczyn awarii konstrukcyjnych dachów. Zawsze inwestuj w atestowane, wysokiej jakości łączniki i stosuj je w ilościach zgodnych z zaleceniami producenta lub projektem. To niewielki koszt w porównaniu do bezpieczeństwa i trwałości dachu.
Przygotowanie do pracy krok po kroku: Jak zapewnić sobie sukces?
Prawidłowe przygotowanie to połowa sukcesu, zwłaszcza gdy mówimy o tak kluczowym elemencie konstrukcji jak połączenie krokwi w kalenicy. Nie ma tu miejsca na improwizację czy pośpiech. Staranność na etapie planowania i przygotowania narzędzi oraz materiałów pozwoli uniknąć frustracji, błędów i niepotrzebnych kosztów. Poniżej przedstawiam kroki, które pomogą Ci zapewnić sobie sukces w tym zadaniu.
Niezbędny arsenał: Narzędzia i materiały, bez których nie można zacząć
Aby praca przebiegała sprawnie i bezpiecznie, musisz mieć pod ręką odpowiednie narzędzia i materiały. Oto lista podstawowego wyposażenia:
- Piła tarczowa lub pilarka ręczna: Do precyzyjnego cięcia drewna pod kątem.
- Kątownik ciesielski i miara zwijana: Do dokładnego trasowania i mierzenia.
- Ołówek ciesielski: Do wyraźnego oznaczania linii cięcia.
- Wiertarka i wiertła do drewna: Do nawiercania otworów pod śruby lub wkręty.
- Klucze lub wkrętarka udarowa: Do mocowania śrub i wkrętów ciesielskich.
- Poziomica: Do kontroli pionu i poziomu.
- Zaciski stolarskie: Do tymczasowego mocowania elementów przed ich ostatecznym połączeniem.
- Drewno na krokwie: Odpowiednio wysezonowane i zabezpieczone.
- Łączniki ciesielskie: Wkręty ciesielskie, śruby, kątowniki, wieszaki kalenicowe, płytki perforowane – dobrane zgodnie z projektem.
- Środki ochrony osobistej: Rękawice, okulary ochronne, kask (jeśli praca odbywa się na wysokości).
Przeczytaj również: Zbrojenie balkonu: kluczowe zasady dla trwałej i bezpiecznej konstrukcji
Trasowanie i docinanie krokwi: Klucz do idealnego spasowania w kalenicy
Etap trasowania i docinania krokwi jest absolutnie kluczowy dla idealnego spasowania w kalenicy i, co za tym idzie, dla wytrzymałości i estetyki całego dachu. Nigdy nie lekceważ tej fazy pracy! Zacznij od dokładnego zmierzenia długości krokwi i kątów cięcia, które wynikają z projektu dachu. Użyj kątownika ciesielskiego i ołówka, aby precyzyjnie nanieść linie cięcia na drewno. Pamiętaj, że każdy milimetr ma znaczenie. Cięcia muszą być wykonane pod odpowiednim kątem, aby czoła krokwi idealnie do siebie przylegały lub precyzyjnie pasowały do płatwi kalenicowej czy do siebie nawzajem w przypadku połączeń na nakładkę lub zwidłowanie. Po docięciu, warto wykonać próbne spasowanie na ziemi, aby upewnić się, że wszystkie elementy idealnie do siebie pasują. Tylko w ten sposób zapewnisz sobie, że po montażu na dachu nie pojawią się niechciane szczeliny czy niedokładności, które mogłyby osłabić konstrukcję i wpłynąć na jej estetykę.
