Precyzyjne obliczanie długości krokwi - Klucz do trwałego dachu

Precyzyjne obliczenie długości krokwi to jeden z najbardziej fundamentalnych, a zarazem krytycznych etapów w procesie budowy dachu. Błędy na tym etapie mogą prowadzić do kosztownych poprawek, marnotrawstwa materiału, a nawet zagrożenia dla stabilności całej konstrukcji. W tym artykule przedstawię kompleksowe, praktyczne instrukcje i wzory, które pozwolą każdemu, niezależnie od doświadczenia, precyzyjnie wykonać to zadanie i uniknąć typowych pułapek.

Dlaczego precyzyjne obliczenie długości krokwi jest kluczowe dla Twojego dachu?

Dokładne wymiarowanie krokwi to absolutna podstawa dla całej konstrukcji dachu. W mojej praktyce widziałem, jak błędy na tym etapie potrafią skomplikować, a nawet uniemożliwić dalsze prace. Niewłaściwie obliczone krokwie to nie tylko problem estetyczny, ale przede wszystkim funkcjonalny i bezpieczeństwa, który może prowadzić do bardzo poważnych konsekwencji.

Oszczędność materiału i pieniędzy: jak uniknąć kosztownych błędów

Precyzyjne obliczenia długości krokwi to Twój najlepszy sprzymierzeniec w minimalizowaniu strat materiałowych, a co za tym idzie – kosztów. Drewno na więźbę dachową jest znaczącym wydatkiem w budżecie budowy. Jeśli zamówisz zbyt długie krokwie, będziesz musiał je przycinać, generując niepotrzebne odpady. Co gorsza, jeśli okażą się za krótkie, czeka Cię nie tylko dodatkowy zakup, ale i strata czasu na oczekiwanie na dostawę, a nawet konieczność łączenia elementów, co zawsze osłabia konstrukcję. Właśnie dlatego uważam, że dokładność w tym aspekcie to nie tylko oszczędność, ale prawdziwa inwestycja w sprawny przebieg prac.

Gwarancja stabilności i bezpieczeństwa: rola krokwi w konstrukcji więźby

Krokwie odgrywają kluczową rolę w konstrukcji więźby dachowej. Są to elementy nośne, które odpowiadają za przenoszenie wszystkich obciążeń – ciężaru pokrycia dachowego, śniegu, wiatru – na ściany budynku. Wyobraź sobie, że krokwie są jak szkielet dachu. Jeśli ten szkielet ma niewłaściwe wymiary, cała konstrukcja będzie osłabiona. Niewłaściwa długość krokwi może prowadzić do nierównomiernego rozłożenia obciążeń, powstawania naprężeń, a w skrajnych przypadkach nawet do uszkodzenia konstrukcji, a co za tym idzie, zagrożenia bezpieczeństwa mieszkańców. Zawsze podkreślam, że zgodność z projektem budowlanym to nie tylko formalność, ale gwarancja, że Twój dach będzie stabilny i bezpieczny przez lata.

Zanim chwycisz za kalkulator: Jakie wymiary z projektu musisz znać?

Zanim przejdziemy do konkretnych wzorów i obliczeń, musimy zebrać wszystkie niezbędne dane. To absolutnie pierwszy i najważniejszy krok. Zazwyczaj te informacje znajdziesz w projekcie budowlanym, ale jeśli budujesz systemem gospodarczym lub remontujesz stary dach, być może będziesz musiał samodzielnie dokonać pomiarów. Upewnij się, że masz je wszystkie pod ręką.

Rozpiętość dachu, czyli szerokość budynku – jak ją poprawnie zmierzyć?

Rozpiętość dachu to nic innego jak szerokość budynku. Dla celów obliczeniowych, zwłaszcza przy użyciu twierdzenia Pitagorasa, zazwyczaj potrzebujemy szerokości w świetle murów, czyli od wewnętrznej krawędzi jednej ściany nośnej do wewnętrznej krawędzi drugiej. Pamiętaj, że dla dachu dwuspadowego będziesz potrzebować połowy tej wartości, ponieważ obliczamy długość pojedynczej krokwi, która stanowi przeciwprostokątną trójkąta prostokątnego. Mierząc, zawsze staram się być jak najdokładniejszy, używając miary zwijanej i sprawdzając pomiar w kilku punktach.

Wysokość od murłaty do kalenicy – kluczowa dana do wzoru

Wysokość dachu to pionowa odległość od górnej powierzchni murłaty do kalenicy. Ten wymiar jest niezwykle ważny, ponieważ stanowi jedną z przyprostokątnych w naszym trójkącie prostokątnym, który wykorzystujemy w twierdzeniu Pitagorasa. W projekcie budowlanym często jest oznaczany jako "H" lub "wysokość dachu". Bez tej wartości, obliczenia metodą Pitagorasa są niemożliwe.

Kąt nachylenia dachu – gdzie go znaleźć i dlaczego jest tak ważny?

Kąt nachylenia dachu to kąt, jaki tworzy połać dachu z poziomem. Jest to alternatywna, ale równie ważna dana do obliczeń, zwłaszcza gdy zdecydujemy się na użycie funkcji trygonometrycznych. Ten kąt jest zawsze precyzyjnie określony w projekcie budowlanym, często wyrażony w stopniach. Odpowiedni kąt nachylenia ma wpływ nie tylko na estetykę, ale i na funkcjonalność dachu, np. na skuteczność odprowadzania wody czy możliwość zastosowania konkretnego pokrycia.

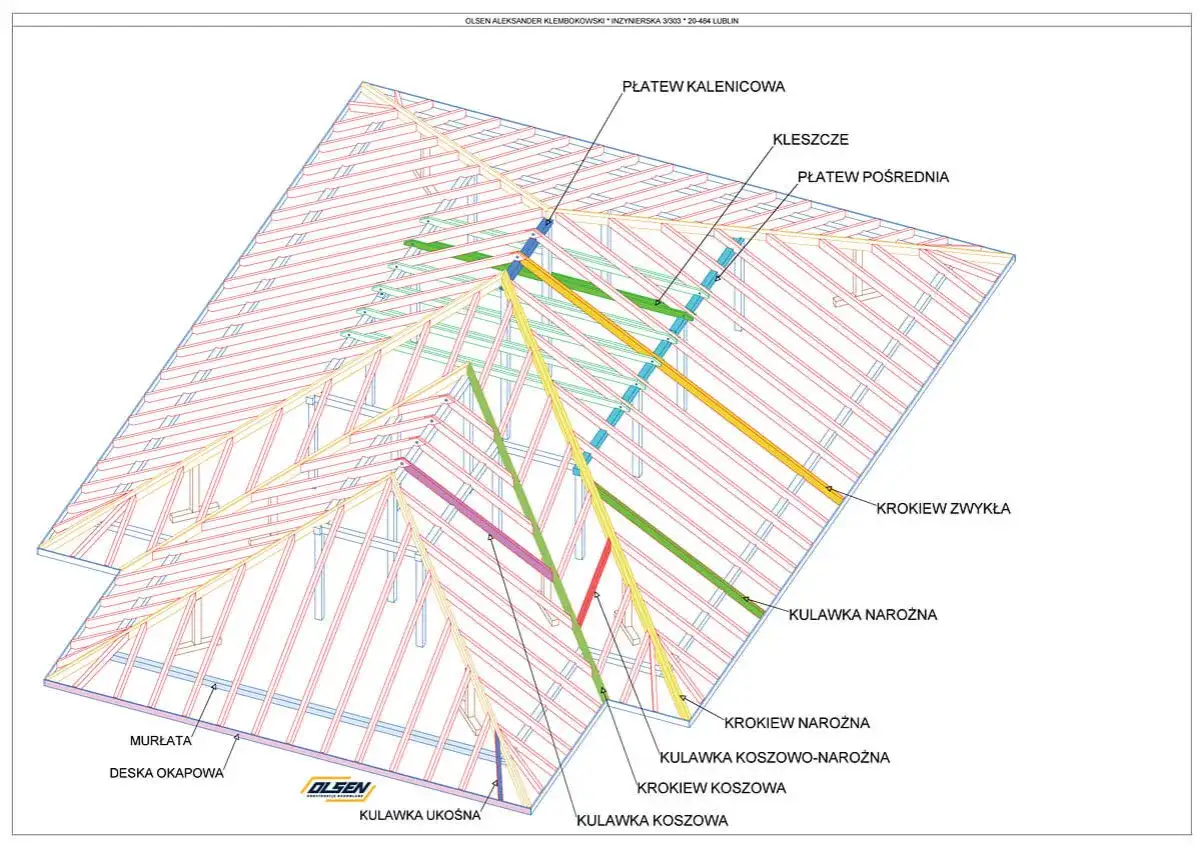

Niezbędne terminy: Czym jest murłata, kalenica i okap?

Aby w pełni zrozumieć proces obliczeń, musimy mieć jasność co do podstawowej terminologii. Oto krótkie definicje kluczowych elementów, które będą się pojawiać w dalszej części:

• Murłata: Jest to poziomy element konstrukcyjny, zazwyczaj drewniana belka, spoczywająca na szczycie ścian zewnętrznych budynku. Na murłacie opierają się dolne końce krokwi, przenosząc obciążenia z dachu na ściany.
• Kalenica: To najwyższa, pozioma krawędź dachu, gdzie spotykają się dwie przeciwległe połacie. Jest to linia, która dzieli dach na dwie części.
• Okap: To część dachu, która wystaje poza obrys ścian zewnętrznych budynku. Jego główną funkcją jest ochrona elewacji przed deszczem, a także odprowadzanie wody opadowej z dala od fundamentów.

Krok po kroku: Obliczanie długości krokwi przy użyciu twierdzenia Pitagorasa

Twierdzenie Pitagorasa to prawdziwy klasyk w budownictwie i najczęściej stosowana metoda obliczania długości krokwi, zwłaszcza gdy znamy wysokość dachu. Jest to metoda intuicyjna i, co najważniejsze, niezwykle skuteczna. Pozwala mi szybko i precyzyjnie określić podstawową długość krokwi.

Wzór, który musisz znać: a² + b² = c² w praktyce dekarskiej

Podstawowy wzór twierdzenia Pitagorasa to oczywiście a² + b² = c². Przełóżmy to na język dachu dwuspadowego:

• `a` to wysokość dachu, mierzona od górnej powierzchni murłaty do kalenicy. To pionowa odległość, którą wcześniej omówiliśmy.
• `b` to połowa rozpiętości (szerokości) budynku w świetle murów. Pamiętaj, że dla dachu dwuspadowego pracujemy z połówką szerokości, ponieważ tworzy ona podstawę naszego trójkąta.
• `c` to szukana długość krokwi. Ważne: jest to długość krokwi bez uwzględnienia okapu.

W tym kontekście, `c` jest przeciwprostokątną trójkąta prostokątnego, którego tworzą wysokość dachu (`a`) i połowa jego rozpiętości (`b`).

Praktyczny przykład: Obliczamy krokiew dla dachu o szerokości 10 metrów

Przejdźmy do konkretnego przykładu, aby wszystko stało się jasne. Załóżmy następujące dane z projektu:

• Szerokość budynku (rozpiętość dachu): 10 metrów.
• Wysokość dachu (od murłaty do kalenicy): 3 metry.

Najpierw obliczamy `b`, czyli połowę rozpiętości: `b = 10 m / 2 = 5 m`. Teraz podstawiamy wartości do wzoru Pitagorasa:

`a² + b² = c²`

`3² + 5² = c²`

`9 + 25 = c²`

`34 = c²`

`c = √34 ≈ 5.83 metra`

Zatem długość krokwi (bez okapu) wynosi około 5.83 metra.

Jak zastosować wzór, gdy znasz wysokość dachu?

Jak widać, ta metoda jest idealna, gdy masz jasno określoną wysokość dachu w projekcie. Jest to prosta i niezawodna droga do uzyskania podstawowej długości krokwi. Zawsze polecam ją jako punkt wyjścia, ponieważ jest łatwa do zweryfikowania i zrozumienia.

Alternatywna metoda dla zaawansowanych: Wykorzystanie funkcji trygonometrycznych

Choć twierdzenie Pitagorasa jest uniwersalne, czasami dysponujemy innymi danymi, które ułatwiają obliczenia. Funkcje trygonometryczne oferują alternatywną, równie precyzyjną metodę, szczególnie przydatną, gdy zamiast wysokości dachu, znamy jego kąt nachylenia.

Kiedy warto użyć wzoru z cosinusem kąta nachylenia?

Wzór `długość krokwi = b / cos(α)` jest szczególnie użyteczny, gdy kąt nachylenia dachu (`α`) jest podany w projekcie, a wysokość dachu nie jest bezpośrednio znana lub jest trudna do zmierzenia. Tak jak wcześniej, `b` to nadal połowa rozpiętości budynku. `cos(α)` to cosinus kąta nachylenia, który możesz znaleźć w tablicach trygonometrycznych lub za pomocą kalkulatora naukowego. Jest to moja preferowana metoda, gdy projektant podaje kąt, ponieważ jest bardzo bezpośrednia.

Przykład obliczeń z wykorzystaniem kąta nachylenia 35 stopni

Kontynuujmy z tym samym budynkiem, ale tym razem załóżmy, że znamy kąt nachylenia dachu, a nie jego wysokość. Dane:

• Szerokość budynku (rozpiętość dachu): 10 metrów, czyli `b` = 5 metrów.
• Kąt nachylenia dachu `α` = 35 stopni.

Wartość `cos(35°) ≈ 0.819`. Teraz podstawiamy do wzoru:

`Długość krokwi = 5 m / 0.819`

`Długość krokwi ≈ 6.10 metra`

Jak widać, wynik jest zbliżony do tego z Pitagorasa, co potwierdza, że obie metody są poprawne i prowadzą do celu. Różnice mogą wynikać z zaokrągleń.

Najczęstszy błąd, którego musisz uniknąć: Jak poprawnie doliczyć długość okapu?

Po wykonaniu wszystkich tych precyzyjnych obliczeń, nadszedł czas na element, który jest najczęściej pomijany, a jego brak może zniweczyć całą wcześniejszą pracę. Mówię tu o długości okapu. To jeden z najczęstszych błędów, jakie obserwuję, i zawsze podkreślam jego wagę.

Czym jest okap i dlaczego jego pominięcie zrujnuje Twoje obliczenia?

Jak już wspominałem, okap to część dachu wystająca poza obrys ścian zewnętrznych. Pełni kluczową funkcję ochronną dla elewacji. Jest to integralna część krokwi, co oznacza, że krokwie muszą być fizycznie dłuższe niż wynika to z samego obliczenia trójkąta dachu. Jeśli zapomnisz doliczyć okap, zamówione krokwie będą po prostu za krótkie. To uniemożliwi prawidłowe wykonanie dachu, a co gorsza, będzie wymagało kosztownych poprawek, łączenia drewna, co osłabia konstrukcję, lub nawet całkowitej wymiany materiału. Według danych Robocizna.pl, błąd w obliczeniu okapu to jedna z najczęstszych przyczyn problemów na etapie montażu więźby.

Ile centymetrów dodać? Standardowe długości okapu w polskim budownictwie

Standardowa długość okapu w polskim budownictwie wynosi zazwyczaj od 50 do 80 cm. Konkretna wartość powinna być zawsze określona w projekcie budowlanym. Jeśli jednak projekt nie precyzuje tego wymiaru, a Ty budujesz systemem gospodarczym, warto przyjąć bezpieczną wartość, np. 70 cm. Długość okapu może być również dostosowana do estetyki budynku, lokalnych warunków klimatycznych (np. w rejonach o intensywnych opadach deszczu można zastosować dłuższy okap) oraz rodzaju elewacji, którą ma chronić.

Finalny wzór na całkowitą długość krokwi do zamówienia

Aby uzyskać całkowitą długość krokwi, którą należy zamówić, musimy połączyć nasze wcześniejsze obliczenia z długością okapu. Oto ostateczny wzór:

`Całkowita długość krokwi = Długość obliczona ze wzoru (Pitagoras/trygonometria) + Długość okapu`

Kontynuując nasze przykłady, jeśli długość obliczona ze wzoru Pitagorasa wynosiła 5.83 metra, a planujemy okap o długości 70 cm (0.70 metra), to:

`Całkowita długość krokwi = 5.83 m + 0.70 m = 6.53 metra`

Jeśli natomiast korzystaliśmy z trygonometrii i otrzymaliśmy 6.10 metra, to:

`Całkowita długość krokwi = 6.10 m + 0.70 m = 6.80 metra`

Zawsze pamiętaj o tym dodatkowym elemencie – to on decyduje o tym, czy krokwie będą pasować idealnie.

A co z dachem jednospadowym? Kluczowe różnice w obliczeniach

Dach jednospadowy, choć z pozoru prostszy, również wymaga precyzyjnych obliczeń. Zasady geometryczne pozostają te same, ale sposób ich zastosowania nieco się różni ze względu na specyficzną konstrukcję. Warto zwrócić uwagę na te niuanse, aby uniknąć błędów.

Jak zmodyfikować wzór dla dachu o jednej połaci?

W przypadku dachu jednospadowego krokwie opierają się zazwyczaj na dwóch ścianach o różnej wysokości (tworząc spadek) lub na jednej ścianie i słupach. Wzór Pitagorasa nadal ma zastosowanie, ale jego zmienne przyjmują inne znaczenie:

• `a` będzie różnicą wysokości między ścianami (czyli wysokością spadku dachu).
• `b` będzie szerokością przęsła, czyli rozpiętością między punktami podparcia krokwi (odległość między murłatami na niższej i wyższej ścianie).

Alternatywnie, jeśli znany jest kąt nachylenia dachu jednospadowego, możemy użyć trygonometrii:

`długość krokwi = szerokość przęsła / cos(kąta nachylenia)`

To podejście jest często prostsze, gdy kąt jest jasno określony w projekcie.

Praktyczny przykład obliczeń dla garażu z dachem jednospadowym

Wyobraźmy sobie, że budujemy garaż z dachem jednospadowym. Oto dane:

• Szerokość garażu (przęsło, czyli `b`): 6 metrów.
• Różnica wysokości między ścianami (spadek dachu, czyli `a`): 1.5 metra.

Stosujemy twierdzenie Pitagorasa:

`a² + b² = c²`

`1.5² + 6² = c²`

`2.25 + 36 = c²`

`38.25 = c²`

`c = √38.25 ≈ 6.18 metra`

Teraz dodajemy długość okapu. W przypadku dachu jednospadowego często mamy okap na obu końcach krokwi (na niższej i wyższej ścianie) oraz po bokach. Załóżmy, że okap na każdym końcu ma 60 cm (0.60 metra). Zatem do obliczonej długości krokwi należy dodać łącznie 1.20 metra (0.60 m + 0.60 m), jeśli okap jest z obu stron.

`Całkowita długość krokwi = 6.18 m + 1.20 m = 7.38 metra`

Pamiętaj, aby dokładnie sprawdzić, gdzie ma być okap w projekcie Twojego dachu jednospadowego.

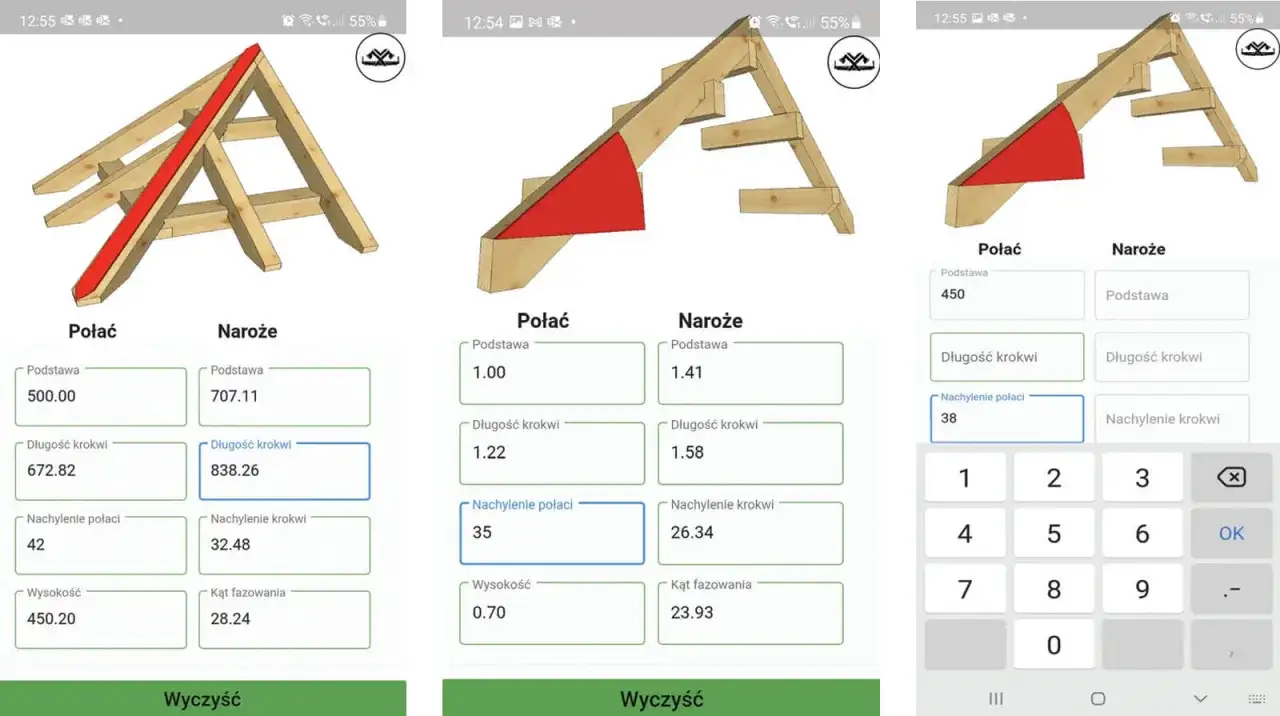

Nowoczesne ułatwienie: Kiedy warto sięgnąć po kalkulator krokwi online?

W dobie cyfryzacji, technologia oferuje nam wiele narzędzi, które mogą ułatwić i przyspieszyć proces obliczeń. Kalkulatory krokwi online to jedno z nich. Mogą być bardzo pomocne, ale zawsze podchodzę do nich z pewną ostrożnością.

Zalety i wady gotowych narzędzi internetowych

Kalkulatory online mają swoje plusy i minusy:

• Zalety:
  • Szybkość: Obliczenia są wykonywane niemal natychmiast.
  • Łatwość użycia: Zazwyczaj wystarczy wprowadzić kilka podstawowych danych.
  • Minimalizacja błędów rachunkowych: Kalkulator eliminuje ryzyko pomyłek w dodawaniu czy pierwiastkowaniu.
  • Wizualizacja: Niektóre kalkulatory oferują graficzne przedstawienie dachu, co pomaga w zrozumieniu.
• Wady:
  • Brak zrozumienia procesu: Używanie kalkulatora bez znajomości wzorów sprawia, że nie rozumiemy, skąd biorą się wyniki.
  • Potencjalne błędy w interpretacji danych wejściowych: Jeśli nie wiemy, co dokładnie oznacza "rozpiętość" czy "wysokość", możemy wprowadzić błędne dane.
  • Zależność od jakości kalkulatora: Nie wszystkie narzędzia online są tak samo dokładne i wiarygodne.
  • Brak elastyczności: Większość kalkulatorów jest dostosowana do standardowych rozwiązań i może nie uwzględniać specyficznych detali Twojego projektu.

Jak zweryfikować wynik z kalkulatora za pomocą własnych obliczeń?

Moja rada jest prosta: zawsze traktuj wyniki z kalkulatorów online jako weryfikację własnych obliczeń, a nie jedyne źródło prawdy. Zrozumienie wzorów pozwala na świadome korzystanie z narzędzi i wychwytywanie ewentualnych błędów. Jeśli masz wątpliwości, sprawdź wyniki w kilku różnych kalkulatorach lub, co najlepsze, wykonaj obliczenia ręcznie, a następnie porównaj je z tym, co pokaże narzędzie online. To daje mi pewność, że wszystko jest w porządku.

Finalna weryfikacja: O czym jeszcze pamiętać przed cięciem drewna?

Po wszystkich obliczeniach, zebraniu danych i ewentualnej weryfikacji, nadszedł moment na ostatnie sprawdzenie. To kluczowy etap, zanim przystąpisz do cięcia cennego drewna. Lepiej poświęcić kilka dodatkowych minut na weryfikację, niż potem żałować.

Grubość krokwi a zaciosy – czy wpływają na ostateczną długość?

Grubość krokwi sama w sobie nie wpływa na ich ostateczną długość. Krokwie mają określoną długość, niezależnie od tego, czy są grube na 5 czy 8 cm. Jednakże, musimy pamiętać o zaciosach. Zaciosy to nacięcia wykonywane w krokwach, które pozwalają im stabilnie oprzeć się na murłatach lub płatwiach. Zaciosy są wykonywane na już obliczonej długości krokwi i nie zmieniają jej. Ważne jest jednak, aby ich głębokość i kształt były zgodne z projektem, ponieważ niewłaściwie wykonane zaciosy mogą osłabić element. Kluczowe jest precyzyjne wyznaczenie punktów, w których zaciosy mają być wykonane na krokwach, aby idealnie pasowały do konstrukcji.

Przeczytaj również: Jak poprawnie wykonać zbrojenie wieńca pod murłatę dla trwałej konstrukcji

Sprawdzenie wymiarów w praktyce – "przymiarka" przed masową produkcją

Zawsze, ale to zawsze, zalecam wykonanie "przymiarki". Co to oznacza? Po prostu dotnij jedną lub dwie krokwie testowe i sprawdź ich pasowanie na konstrukcji dachu. To pozwala na wychwycenie ewentualnych drobnych błędów pomiarowych, niedokładności w projekcie, czy nawet własnych pomyłek obliczeniowych, zanim pocięte zostanie całe drewno. Taka "przymiarka" to niewielki wysiłek, który może zaoszczędzić ogromną ilość czasu, nerwów i pieniędzy. Pamiętaj, że w budownictwie lepiej jest być zbyt ostrożnym niż zbyt pewnym siebie.
