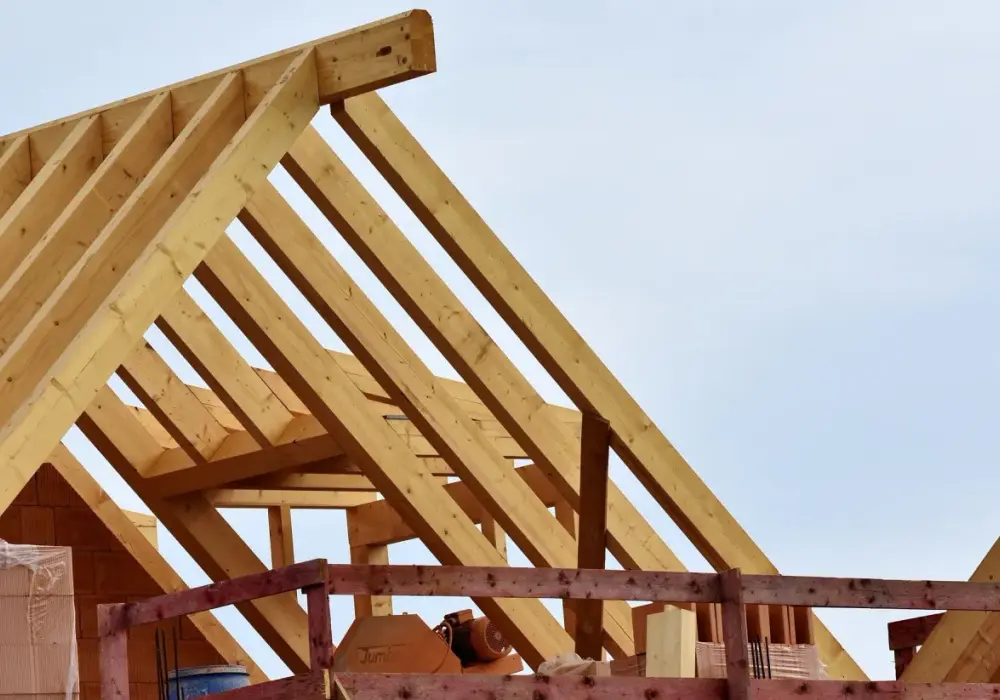

Zacinanie krokwi dachu dwuspadowego - jak zapewnić stabilność?

Precyzyjne zacinanie krokwi to jeden z najbardziej krytycznych etapów budowy dachu dwuspadowego, który często bywa niedoceniany przez osoby samodzielnie wykonujące prace budowlane czy początkujących rzemieślników. Ten praktyczny przewodnik ma na celu dostarczenie szczegółowych instrukcji, które pozwolą opanować tę sztukę, zapewniając tym samym stabilność i bezpieczeństwo całej konstrukcji. Pamiętajmy, że od dokładności tych cięć zależy trwałość i niezawodność naszego dachu na lata.

Fundament stabilnego dachu: Dlaczego precyzja przy zacinaniu krokwi jest kluczowa?

Co to jest zacinanie krokwi i dlaczego nie można tego etapu pominąć?

Zacinanie krokwi, często nazywane również zaciosowaniem lub wykonaniem zamków, to proces tworzenia specjalnych wycięć w belkach dachowych, czyli krokwiach. Jego głównym celem jest umożliwienie ich stabilnego i trwałego połączenia z innymi elementami konstrukcyjnymi dachu, takimi jak murłata czy kalenica. Wyróżniamy dwa podstawowe typy zacięć: zacios siodłowy, który służy do oparcia krokwi na murłacie, oraz zacięcie kalenicowe, które pozwala na połączenie krokwi na szczycie dachu.

Jest to absolutnie kluczowy proces ciesielski, od którego zależy nie tylko prawidłowe funkcjonowanie, ale przede wszystkim stabilność i trwałość całej konstrukcji dachu dwuspadowego. Dzięki precyzyjnie wykonanym zaciosom, obciążenia wynikające z ciężaru dachu, pokrycia, śniegu czy wiatru są efektywnie przenoszone na ściany budynku. Pominięcie tego etapu lub jego niedokładne wykonanie może mieć katastrofalne skutki dla bezpieczeństwa całej konstrukcji.

Konsekwencje błędów: Jak niedokładne zaciosy wpływają na bezpieczeństwo całej konstrukcji?

Błędy popełniane podczas zacinania krokwi niosą za sobą poważne konsekwencje, które bezpośrednio wpływają na bezpieczeństwo i trwałość dachu. Najgroźniejszym z nich jest zbyt głębokie zacięcie, zwłaszcza zaciosu siodłowego na murłacie. Powszechnie przyjmuje się, że głębokość zaciosu nie powinna przekraczać 1/4 do 1/3 wysokości krokwi. Przekroczenie tej wartości drastycznie osłabia przekrój nośny belki, co może prowadzić do jej złamania, szczególnie w części okapowej, gdzie występują największe naprężenia. Takie osłabienie to prosta droga do katastrofy budowlanej.

Niedokładne pomiary i błędne kąty cięcia prowadzą do niestabilności połączeń. Krokwie nie przylegają do siebie idealnie, co skutkuje nierównomiernym rozłożeniem obciążeń. W efekcie, zamiast przenosić ciężar równomiernie, niektóre elementy są przeciążone, inne niedociążone, co może prowadzić do ugięć, pęknięć, a w skrajnych przypadkach – do zawalenia się dachu. Niestabilność konstrukcji dachu stanowi bezpośrednie zagrożenie dla bezpieczeństwa budynku i jego użytkowników, dlatego precyzja na tym etapie jest absolutnie priorytetowa.

Niezbędnik cieśli: Jakie narzędzia gwarantują perfekcyjne i bezpieczne cięcia?

Piła tarczowa – Twoje podstawowe narzędzie pracy: na co zwrócić uwagę przy wyborze?

Piła tarczowa ręczna to bez wątpienia kluczowe narzędzie w arsenale każdego, kto zajmuje się zacinaniem krokwi. Jej precyzja i efektywność są nieocenione. Przy wyborze odpowiedniego modelu należy zwrócić uwagę na kilka istotnych cech. Przede wszystkim, piła musi posiadać regulację kąta cięcia, co jest niezbędne do wykonania skosów kalenicowych, oraz regulację głębokości cięcia, kluczową dla precyzyjnego wykonania zaciosów siodłowych bez nadmiernego osłabiania krokwi.

Praktyczne wskazówki dotyczące wyboru obejmują również moc urządzenia – im większa, tym łatwiej piła poradzi sobie z grubym drewnem. Rodzaj tarczy również ma znaczenie; do drewna konstrukcyjnego najlepiej sprawdzają się tarcze z odpowiednią liczbą zębów, zapewniające czyste i szybkie cięcie. Nie zapominajmy o ergonomii – dobrze leżąca w dłoni piła z wygodnym uchwytem minimalizuje zmęczenie i zwiększa kontrolę. Funkcje bezpieczeństwa, takie jak blokada wrzeciona czy osłona tarczy, są absolutnym standardem i powinny być priorytetem.

Kątownik, miara, ołówek: rola precyzyjnych pomiarów w sukcesie projektu.

Choć piła tarczowa jest narzędziem wykonawczym, to bez odpowiednich narzędzi pomiarowych i traserskich nawet najlepszy sprzęt nie zapewni sukcesu. Kątownik ciesielski, najlepiej nastawny, to absolutna podstawa. Pozwala on na precyzyjne wyznaczanie kątów i linii cięcia, które są niezbędne do prawidłowego wykonania zaciosów. Miara zwijana, o odpowiedniej długości i czytelnej skali, służy do dokładnego odmierzania długości krokwi oraz lokalizacji zaciosów. Z kolei ostry ołówek ciesielski pozwala na wyraźne i precyzyjne odrysowanie wszystkich linii cięcia na drewnie.

Podkreślam, że rola tych prostych narzędzi jest absolutnie kluczowa. To właśnie one są fundamentem precyzji. Każdy milimetr błędu w pomiarze czy odrysowaniu linii przełoży się na niedokładne cięcie, a w konsekwencji na niestabilność konstrukcji. Dlatego przed każdym cięciem należy kilkukrotnie sprawdzić wymiary i kąty – to inwestycja w stabilność i bezpieczeństwo dachu.

Narzędzia uzupełniające: Kiedy przydadzą się dłuto, piła szablasta lub wyrzynarka?

• Wyrzynarka lub piła szablasta: Te narzędzia są nieocenione, gdy mamy do czynienia z bardziej skomplikowanymi lub trudno dostępnymi wycięciami, których nie da się wykonać piłą tarczową. Ich zwinność i możliwość cięcia po krzywiznach lub w ciasnych przestrzeniach sprawiają, że są idealne do precyzyjnego kształtowania zaciosów, zwłaszcza jeśli wymagają one niestandardowych form.
• Dłuto: Dłuto to narzędzie do precyzyjnego wykończenia i korekty zaciosów. Po wstępnym cięciu piłą, często pozostają drobne nierówności lub fragmenty drewna, które wymagają usunięcia. Dłuto pozwala na dokładne wyrównanie powierzchni, zapewniając idealne przyleganie krokwi do murłaty czy innych elementów konstrukcyjnych. Jest to narzędzie, które pozwala na dopracowanie detali i osiągnięcie perfekcji.

Anatomia połączeń w dachu dwuspadowym: Dwa zaciosy, o których musisz wiedzieć wszystko

Zacios na murłacie (siodłowy): Jak prawidłowo oprzeć krokiew na ścianie budynku?

Zacios siodłowy to specjalne wycięcie w dolnej części krokwi, którego celem jest stabilne i bezpieczne oparcie jej na murłacie. Murłata to drewniana belka, która leży na wieńcu ścian budynku i stanowi podstawę dla całej konstrukcji dachu. Zacios siodłowy jest zaprojektowany tak, aby krokiew idealnie przylegała do murłaty, tworząc solidne i nieruchome połączenie. Jest to jedno z najważniejszych połączeń w dachu, ponieważ to właśnie ono odpowiada za efektywne przenoszenie obciążeń z dachu na ściany nośne budynku.

Kluczową zasadą, której należy bezwzględnie przestrzegać podczas wykonywania zaciosu siodłowego, jest jego głębokość. Aby nie osłabić przekroju nośnego krokwi, głębokość zaciosu nie powinna przekraczać 1/4 do 1/3 wysokości krokwi. Zbyt głębokie cięcie może drastycznie zmniejszyć wytrzymałość belki, czyniąc ją podatną na złamanie pod wpływem obciążeń, zwłaszcza w newralgicznej części okapowej. Precyzyjne wymierzenie i wykonanie tego zaciosu jest zatem fundamentem stabilności całego dachu.

Zacios w kalenicy: Jak połączyć krokwie na szczycie dachu – metody i ich zastosowanie.

Zacios w kalenicy to cięcie wykonywane na szczycie krokwi, które umożliwia jej połączenie z drugą krokwią z przeciwległej połaci dachu. To połączenie tworzy wierzchołek dachu, czyli kalenicę. Istnieje kilka metod łączenia krokwi w kalenicy, a wybór konkretnej zależy od projektu dachu, dostępnych materiałów oraz preferencji wykonawcy.

Najczęściej stosowane metody to połączenie doczołowe (na styk), gdzie dwie krokwie spotykają się pod kątem i są ze sobą skręcane lub zbijane. Inna popularna metoda to połączenie na nakładkę, gdzie końce krokwi są częściowo wycięte i zachodzą na siebie, tworząc mocniejsze i bardziej stabilne połączenie. Czasami stosuje się również połączenie z wykorzystaniem płatwi kalenicowej, czyli poziomej belki, do której mocowane są krokwie. Każda z tych metod ma swoje zalety i jest stosowana w zależności od specyfiki konstrukcji, ale zawsze wymaga precyzyjnego zaciosowania, aby zapewnić idealne dopasowanie i maksymalną wytrzymałość połączenia.

Od teorii do praktyki: Tworzenie idealnego szablonu krokwi krok po kroku

Krok 1: Ustalenie kąta nachylenia dachu i wymiarowanie pierwszej krokwi.

1. Zmierz kąt nachylenia dachu: Użyj kątomierza lub specjalnego narzędzia do mierzenia kątów, aby precyzyjnie określić kąt, pod jakim dach ma być nachylony. To absolutna podstawa, ponieważ od tego zależą wszystkie dalsze obliczenia i cięcia.
2. Oblicz długość krokwi: Na podstawie zmierzonego kąta nachylenia oraz rozpiętości dachu (odległość między murłatami) oblicz teoretyczną długość krokwi. Pamiętaj o uwzględnieniu okapu, czyli części krokwi wystającej poza obrys ściany.
3. Wymierz pierwszą krokiew: Przenieś obliczoną długość na wybraną belkę drewna, która posłuży jako wzorzec. Zawsze dodaj kilka centymetrów zapasu, które później można precyzyjnie dociąć. Precyzja na tym etapie jest fundamentem dla całego dachu.

Krok 2: Trasowanie, czyli precyzyjne wyznaczanie linii cięcia na murłacie i w kalenicy.

1. Wyznacz zacios siodłowy: Zaczynając od dolnego końca krokwi, odmierz miejsce na zacios siodłowy, który będzie opierał się na murłacie. Pamiętaj o zasadzie 1/4 do 1/3 wysokości krokwi. Użyj kątownika ciesielskiego, aby precyzyjnie odrysować linie cięcia pod odpowiednim kątem, uwzględniając kąt nachylenia dachu.
2. Wyznacz zacios w kalenicy: Przejdź do górnego końca krokwi. Odmierz miejsce na zacios kalenicowy, który połączy się z drugą krokwią. W zależności od wybranej metody połączenia (doczołowo, na nakładkę), odrysuj odpowiednie linie cięcia, również z uwzględnieniem kąta nachylenia dachu.
3. Sprawdź dwukrotnie: Przed przystąpieniem do cięcia, dokładnie sprawdź wszystkie wymiary i kąty. Upewnij się, że linie są wyraźne i nie budzą wątpliwości.

Krok 3: Wykonanie pierwszych cięć i stworzenie wzorcowej krokwi.

1. Przygotuj stanowisko pracy: Upewnij się, że masz stabilne podparcie dla krokwi i swobodny dostęp do miejsca cięcia. Załóż okulary ochronne i rękawice.
2. Wykonaj cięcia zaciosu siodłowego: Ostrożnie i precyzyjnie, prowadząc piłę tarczową wzdłuż wyznaczonych linii, wykonaj cięcia tworzące zacios siodłowy. Pamiętaj, aby nie przekroczyć wyznaczonej głębokości.
3. Wykonaj cięcia zaciosu kalenicowego: Podobnie, z najwyższą starannością, wykonaj cięcia na górnym końcu krokwi, tworząc zacios kalenicowy.
4. Dopracuj dłutem: Jeśli to konieczne, użyj dłuta do usunięcia drobnych fragmentów drewna i wygładzenia powierzchni zaciosów, aby uzyskać idealne przyleganie. W ten sposób powstaje Twoja wzorcowa krokiew.

Krok 4: Powielanie wzoru – jak efektywnie wykorzystać szablon do reszty krokwi?

1. Użyj pierwszej krokwi jako szablonu: Po wykonaniu i dokładnym sprawdzeniu pierwszej krokwi, staje się ona Twoim niezawodnym szablonem. Połóż ją na kolejnej belce drewna, która ma zostać krokwią.
2. Odrysuj kształt: Precyzyjnie odrysuj wszystkie linie cięcia – zarówno zaciosu siodłowego, jak i kalenicowego – na nowej belce. Upewnij się, że szablon jest stabilnie unieruchomiony, aby uniknąć przesunięć.
3. Powtórz cięcia: Wykonaj cięcia na nowej belce, postępując tak samo, jak przy tworzeniu wzorcowej krokwi. Ta praktyka, jak podaje serwis suchatowka.pl, znacząco ułatwia pracę, zapewnia powtarzalność i identyczność wszystkich krokwi, co jest kluczowe dla spójności i estetyki dachu.
4. Kontroluj jakość: Regularnie sprawdzaj, czy kolejne krokwie są identyczne z szablonem. Nawet niewielkie odchylenia mogą kumulować się i powodować problemy podczas montażu.

Zacinanie krokwi na murłacie – szczegółowa instrukcja wykonania

Wyznaczanie i trasowanie zaciosu siodłowego z uwzględnieniem prawidłowej głębokości.

1. Określ punkt oparcia: Na dolnym końcu krokwi, od strony okapu, odmierz odległość, w której krokiew będzie opierać się na murłacie. Zaznacz ten punkt ołówkiem.
2. Wyznacz głębokość zaciosu: Od góry krokwi, w zaznaczonym punkcie oparcia, odmierz głębokość zaciosu. Pamiętaj o zasadzie, że nie powinna ona przekraczać 1/4 do 1/3 wysokości krokwi. Zaznacz ten punkt na boku krokwi.
3. Odrysuj linię pionową: Używając kątownika ciesielskiego, odrysuj linię pionową od zaznaczonego punktu głębokości w dół, prostopadle do dolnej krawędzi krokwi.
4. Odrysuj linię poziomą (siodło): Od punktu oparcia na dolnej krawędzi krokwi, używając kątownika nastawnego ustawionego pod kątem nachylenia dachu, odrysuj linię w górę, aż do przecięcia z linią pionową. Ta linia tworzy "siodło" zaciosu.
5. Sprawdź kąty: Upewnij się, że kąty są precyzyjne, a linie wyraźne. To klucz do idealnego dopasowania.

Technika cięcia piłą tarczową: Jak prowadzić narzędzie, by uzyskać czyste i dokładne wycięcie?

1. Ustaw głębokość cięcia: Przed rozpoczęciem pracy, precyzyjnie ustaw głębokość cięcia piły tarczowej tak, aby nie przekroczyła wyznaczonej głębokości zaciosu. Lepiej ciąć na raty niż za głęboko.
2. Stabilne podparcie: Zapewnij stabilne podparcie dla krokwi, aby nie drgała podczas cięcia. Możesz użyć kozłów lub ścisków.
3. Cięcie pionowe: Rozpocznij od cięcia pionowego. Prowadź piłę tarczową powoli i równomiernie wzdłuż wyznaczonej linii. Utrzymuj stabilny chwyt i kontrolę nad narzędziem, aby cięcie było proste i czyste.
4. Cięcie poziome (siodło): Następnie wykonaj cięcie poziome, tworzące siodło. Prowadź piłę również powoli i z wyczuciem, aby linia była idealnie prosta i łączyła się z cięciem pionowym w wyznaczonym punkcie.
5. Bezpieczeństwo: Zawsze używaj osłon i okularów ochronnych. Upewnij się, że w pobliżu nie ma luźnych przedmiotów, które mogłyby utrudnić pracę.

Finalne dopasowanie: Kontrola i ewentualne korekty dłutem.

1. Przymierz krokiew do murłaty: Po wykonaniu zaciosu, ostrożnie przymierz zaciętą krokiew do murłaty. Sprawdź, czy leży idealnie, bez żadnych luzów czy szczelin. Powierzchnia zaciosu powinna równomiernie przylegać do murłaty na całej długości.
2. Sprawdź stabilność: Delikatnie porusz krokwią, aby upewnić się, że połączenie jest stabilne i nie ma żadnych niepożądanych ruchów.
3. Zlokalizuj niedoskonałości: Jeśli zauważysz, że krokiew nie przylega idealnie, zlokalizuj miejsca, w których występują nierówności lub nadmiar drewna.
4. Korekty dłutem: Używając ostrego dłuta, bardzo ostrożnie usuń nadmiar drewna. Pracuj małymi fragmentami, stopniowo dopasowując zacios. Pamiętaj, że łatwiej jest usunąć trochę drewna, niż je dodać. Celem jest osiągnięcie perfekcyjnego przylegania, które jest kluczowe dla wytrzymałości połączenia.

Najczęstsze błędy przy zacinaniu krokwi: Jak ich uniknąć i co zrobić, gdy się pojawią?

Połączenie to podstawa: Jak skutecznie zamocować zacięte krokwie do murłaty i w kalenicy?

Wkręty ciesielskie czy tradycyjne gwoździe? Wybór odpowiednich łączników.

Po precyzyjnym zacięciu krokwi, równie ważne jest ich skuteczne i trwałe zamocowanie do murłaty oraz w kalenicy. Do wyboru mamy zazwyczaj dwie główne opcje: tradycyjne gwoździe ciesielskie lub nowoczesne wkręty ciesielskie. Każda z nich ma swoje zalety i wady.

Gwoździe ciesielskie są ekonomiczne i sprawdzone przez lata. Są szybkie w montażu, ale ich siła trzymania opiera się głównie na tarciu. Mogą być podatne na luzowanie się pod wpływem ruchów drewna (kurczenie, pęcznienie). Wkręty ciesielskie, zwłaszcza te o dużej średnicy i specjalnym gwincie, oferują znacznie większą siłę trzymania i są bardziej odporne na wyrywanie. Zapewniają stabilniejsze połączenie, są łatwiejsze do demontażu w razie potrzeby i minimalizują ryzyko pękania drewna. Choć są droższe, ich zastosowanie znacząco zwiększa trwałość i bezpieczeństwo połączeń. W mojej opinii, dla kluczowych połączeń, takich jak zaciosy, wkręty ciesielskie są zazwyczaj lepszym wyborem ze względu na ich wytrzymałość i stabilność.

Przeczytaj również: Jak poprawnie wykonać zbrojenie wieńca pod murłatę dla trwałej konstrukcji

Rola kątowników i płytek perforowanych w usztywnieniu konstrukcji.

Oprócz podstawowych łączników, takich jak gwoździe czy wkręty, kluczową rolę w usztywnianiu i wzmacnianiu konstrukcji dachu odgrywają dodatkowe elementy złączne, czyli stalowe kątowniki ciesielskie i płytki perforowane. Są to elementy wykonane z ocynkowanej blachy stalowej, które montuje się na połączeniach krokwi z murłatą oraz w kalenicy, a także w innych miejscach wymagających wzmocnienia.

Kątowniki ciesielskie, mocowane na wkręty lub gwoździe, znacząco zwiększają sztywność połączenia, zapobiegając przesuwaniu się krokwi względem murłaty i usztywniając węzeł. Płytki perforowane, dzięki swojej płaskiej konstrukcji i wielu otworom, pozwalają na efektywne łączenie elementów drewnianych na płaszczyźnie, wzmacniając połączenia kalenicowe lub inne styki. Ich zastosowanie jest niezwykle ważne, ponieważ zwiększa sztywność, stabilność i ogólne bezpieczeństwo całej konstrukcji dachu, zapewniając, że będzie ona odporna na działanie sił zewnętrznych przez długie lata.
