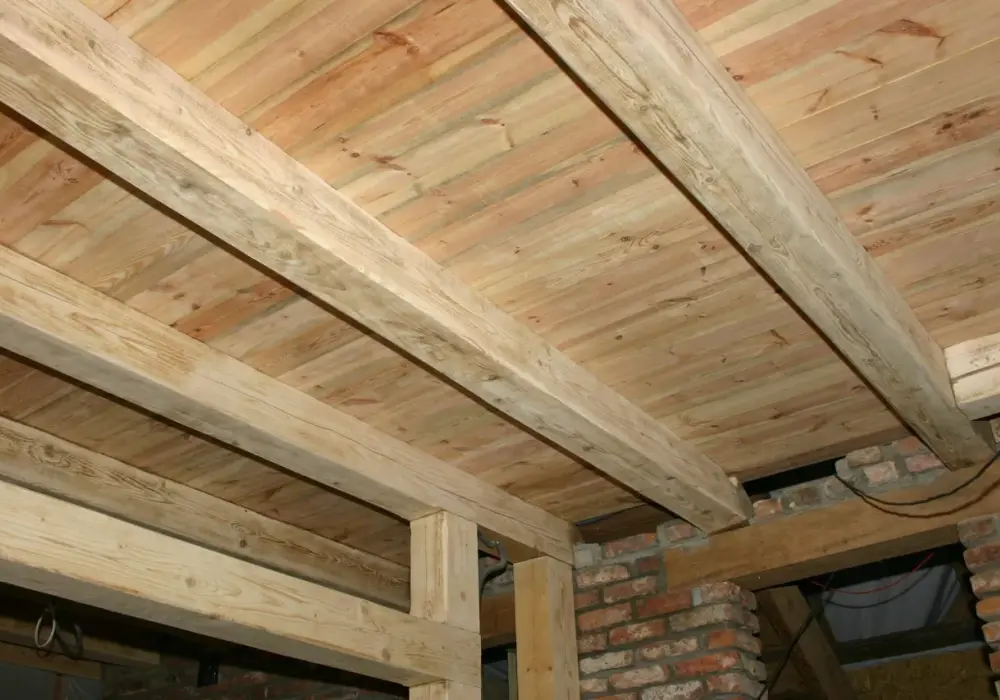

Strop drewniany - Mocowanie belek - Jak uniknąć błędów?

Ten artykuł to kompleksowy poradnik, który przeprowadzi czytelnika przez wszystkie etapy prawidłowego mocowania belek stropu drewnianego. Dowiesz się, jak zapewnić bezpieczeństwo i trwałość konstrukcji, wybierając odpowiednie materiały i techniki montażu, niezależnie od typu ścian w Twoim domu.

Dlaczego prawidłowe mocowanie belek stropowych to fundament bezpieczeństwa Twojego domu?

Z mojego doświadczenia wynika, że prawidłowe mocowanie belek stropowych to absolutna podstawa każdej solidnej konstrukcji. Strop drewniany to nie tylko element oddzielający kondygnacje, ale przede wszystkim kluczowy komponent nośny, który przenosi wszystkie obciążenia – zarówno te stałe, jak i użytkowe – na ściany i fundamenty budynku. Właśnie dlatego precyzja i zgodność z zasadami sztuki budowlanej na tym etapie są niezwykle ważne dla stabilności, bezpieczeństwa i długowieczności całego domu.

Rola belek w konstrukcji stropu drewnianego – co musisz wiedzieć na start?

Belki stropowe pełnią funkcję podstawowych elementów nośnych. To one przyjmują na siebie ciężar własny stropu (drewno, ocieplenie, podłogi), ciężar ścianek działowych, a także obciążenia użytkowe, czyli wszystko, co znajduje się na piętrze – meble, sprzęty, a przede wszystkim ludzie. Ich prawidłowe osadzenie ma bezpośredni wpływ na sztywność i stabilność całej konstrukcji. Gdy belki są dobrze zamocowane i odpowiednio zwymiarowane, strop nie ugina się nadmiernie, nie drży pod wpływem kroków, a komfort użytkowania jest na wysokim poziomie. To fundament, na którym buduje się resztę komfortu mieszkania.

Konsekwencje błędów montażowych: od pękających ścian po katastrofę budowlaną

Niestety, często spotykam się z sytuacjami, gdzie na etapie montażu belek popełniono błędy, które z czasem prowadzą do poważnych problemów. Nieprawidłowe mocowanie belek może objawiać się na wiele sposobów, często dopiero po kilku latach od oddania budynku do użytku. Do najczęstszych konsekwencji należą:

• Pękanie tynków i ścian: Niewłaściwie podparte lub uginające się belki mogą powodować ruchy konstrukcji, co skutkuje nieestetycznymi pęknięciami.
• Ugięcia stropu i skrzypienie: Zbyt małe przekroje belek lub ich niewłaściwe zamocowanie prowadzą do nadmiernych ugięć, które są nie tylko niekomfortowe, ale i mogą zagrażać stabilności. Skrzypienie to z kolei sygnał, że drewno pracuje w niepożądany sposób.
• Mostki termiczne: Brak odpowiedniej izolacji w miejscach styku belek z murem to prosta droga do strat ciepła i zawilgocenia.
• Rozwój grzybów i pleśni w drewnie: Jeśli czoła belek nie są odpowiednio wentylowane lub zaizolowane od wilgoci z muru, drewno staje się podatne na korozję biologiczną, co drastycznie obniża jego wytrzymałość.
• W skrajnych przypadkach – utrata nośności i katastrofa budowlana: To najczarniejszy scenariusz, ale niestety możliwy, gdy błędy konstrukcyjne są rażące i długotrwale ignorowane.

Właśnie dlatego tak ważne jest, aby poświęcić temu etapowi budowy szczególną uwagę i zadbać o każdy, nawet najmniejszy detal.

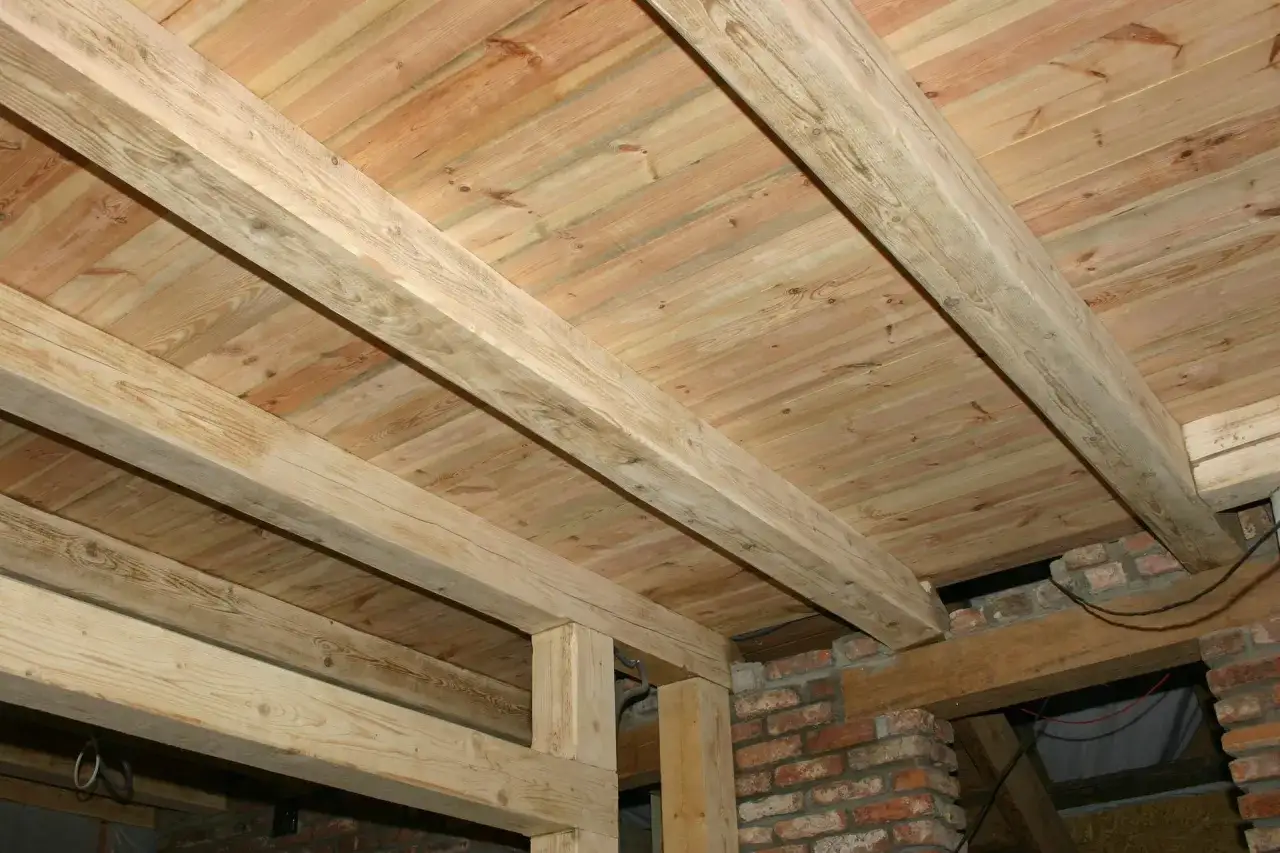

Krok 1: Wybór materiałów – jakie drewno i łączniki sprawdzą się w Twoim projekcie?

Zanim przystąpimy do samego montażu, kluczowe jest wybranie odpowiednich materiałów. To właśnie one w dużej mierze zdecydują o trwałości i bezpieczeństwie naszego stropu. Nie ma tu miejsca na kompromisy, dlatego zawsze rekomenduję stosowanie sprawdzonych i certyfikowanych produktów.

Drewno lite (C24) kontra klejone (BSH, KVH) – co jest lepszym wyborem na belki stropowe?

Na rynku dostępne są różne rodzaje drewna konstrukcyjnego, a wybór odpowiedniego ma fundamentalne znaczenie. Najczęściej spotykamy się z drewnem litym konstrukcyjnym klasy C24 oraz droższymi, ale bardziej stabilnymi rozwiązaniami, takimi jak drewno klejone warstwowo (BSH) i lite klejone (KVH).

• Drewno lite C24: To najpopularniejszy wybór. Musi być czterostronnie strugane i suszone komorowo do wilgotności poniżej 18%. Strugany przekrój minimalizuje ryzyko pękania i skręcania, a także zwiększa odporność na ogień. Klasa C24 oznacza określoną wytrzymałość mechaniczną.
• Drewno klejone warstwowo (BSH) i lite klejone (KVH): Są to produkty inżynieryjne, charakteryzujące się znacznie większą stabilnością wymiarową. BSH (Brettschichtholz) to belki klejone z wielu cienkich lameli, co eliminuje wady naturalnego drewna. KVH (Konstruktionsvollholz) to drewno lite, ale łączone na mikrowczepy, co pozwala na uzyskanie długich elementów o stałej jakości.

Osobiście, dla większości standardowych zastosowań, drewno C24 jest w pełni wystarczające, pod warunkiem, że jest odpowiednio suszone i strugane. Jeśli jednak zależy nam na maksymalnej stabilności, estetyce (np. belki widoczne) lub mamy do czynienia z dużymi rozpiętościami, BSH lub KVH będą lepszym, choć droższym, wyborem.

Złącza ciesielskie w pigułce: przegląd wieszaków, wsporników i płytek perforowanych

Do mocowania belek stropowych niezbędne są odpowiednie złącza ciesielskie. Są to zazwyczaj elementy wykonane ze stali ocynkowanej o grubości około 2 mm, które gwarantują trwałe i bezpieczne połączenie. Na rynku znajdziemy wiele typów, a do najpopularniejszych należą:

• Wieszaki belek (typu WB, WBD): To stalowe profile w kształcie litery "U" lub "L", które obejmują belkę z trzech stron. Służą do mocowania belek doczołowo do innych belek lub do wieńców żelbetowych. Ich nośność jest kluczowa, dlatego zawsze należy sprawdzić, czy posiadają Krajową Ocenę Techniczną (KOT), która potwierdza ich parametry.
• Wsporniki: Często stosowane do podparcia belek na słupach lub murach, gdy nie ma możliwości zastosowania wieszaków.
• Kątowniki i płytki perforowane: Uniwersalne złącza do wzmacniania połączeń, usztywnień czy mocowania elementów drugorzędnych.

Znani producenci, tacy jak Simpson Strong-Tie czy Domax, oferują szeroką gamę certyfikowanych złączy. Ważne jest, aby rozróżniać złącza widoczne, które pełnią również funkcję estetyczną, od złączy ukrytych, które są wpuszczane w drewno, zapewniając niewidoczne połączenie. Niezależnie od wyboru, zawsze używaj gwoździ systemowych (pierścieniowych) lub wkrętów rekomendowanych przez producenta złączy – tylko wtedy gwarantujemy pełną nośność połączenia.

Kotwy do zadań specjalnych: kiedy sięgnąć po mocowanie mechaniczne, a kiedy po chemiczne?

W przypadku mocowania złączy ciesielskich do ścian murowanych, niezbędne są kotwy. Mamy do wyboru dwa główne typy:

• Kotwy mechaniczne: Działają na zasadzie rozprężania się w otworze. Są idealne do litych materiałów, takich jak beton, cegła pełna czy kamień. Ich montaż jest szybki i prosty.
• Kotwy chemiczne: Składają się z żywicy (często dwuskładnikowej) i pręta gwintowanego. Żywica, po zmieszaniu i wprowadzeniu do otworu, twardnieje, tworząc bardzo mocne i trwałe połączenie. Kotwy chemiczne są niezastąpione w problematycznych podłożach, takich jak pustaki, gazobeton (beton komórkowy) czy cegła dziurawka, gdzie kotwy mechaniczne mogłyby uszkodzić strukturę materiału lub nie zapewnić odpowiedniej nośności. Są również stosowane do przenoszenia bardzo dużych obciążeń.

Zawsze należy kierować się zaleceniami producenta kotew i złączy, aby dobrać odpowiedni typ do konkretnego materiału ściany i przewidywanych obciążeń. Pamiętaj, że bezpieczeństwo połączenia zależy od każdego elementu systemu, nie tylko od samej belki czy złącza.

Mocowanie belek do ściany murowanej – dwa sprawdzone podejścia

Mocowanie belek stropowych do ścian murowanych to najczęstszy scenariusz w budownictwie jednorodzinnym. Mamy tu do wyboru dwie główne metody: tradycyjne oparcie w gnieździe oraz nowoczesne mocowanie doczołowe z użyciem złączy ciesielskich. Obie mają swoje zalety i specyfikę, którą warto poznać.

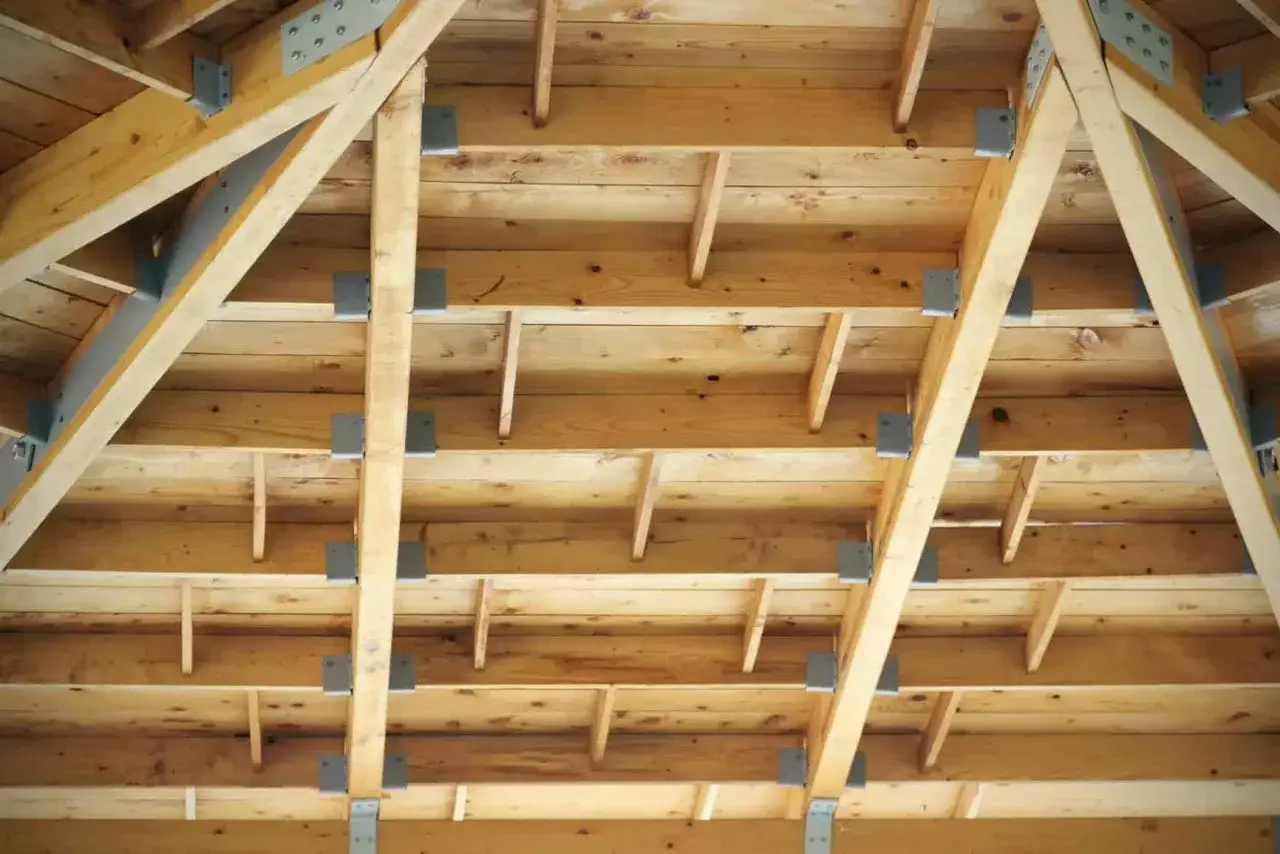

Metoda tradycyjna: Jak prawidłowo osadzić belkę w gnieździe murowanym krok po kroku?

Tradycyjne oparcie belki w gnieździe murowanym, choć wydaje się proste, wymaga precyzji i dbałości o detale, aby uniknąć problemów w przyszłości. Oto, jak to zrobić prawidłowo:

1. Przygotowanie gniazda: W murze należy wykonać gniazdo o odpowiednich wymiarach – powinno być nieco szersze i wyższe niż przekrój belki, aby zapewnić luz dylatacyjny i przestrzeń na izolację. Głębokość oparcia belki na murze powinna wynosić minimum 15-20 cm, w zależności od projektu i obciążeń.
2. Przygotowanie końca belki: Koniec belki, który zostanie osadzony w murze, należy ściąć pod kątem (tzw. "ukośne ścięcie czoła"). Zapobiega to gromadzeniu się wilgoci i ułatwia wentylację. Następnie całą belkę, a szczególnie jej czoło, należy zaimpregnować środkami przeciwgrzybicznymi i owadobójczymi.
3. Izolacja czoła belki: Przed osadzeniem belki, gniazdo należy wyłożyć materiałem izolacyjnym, np. papą termozgrzewalną lub folią kubełkową. Ma to na celu odizolowanie drewna od wilgoci pochodzącej z muru. Papę należy wywinąć na boki i górę, tworząc "kieszeń" dla belki.
4. Osadzenie belki: Belkę ostrożnie wsuwamy w przygotowane gniazdo. Należy upewnić się, że między czołem belki a dnem gniazda oraz po bokach i na górze jest przestrzeń (luz dylatacyjny) – około 2-3 cm. Ta przestrzeń jest kluczowa dla cyrkulacji powietrza.
5. Wypełnienie gniazda: Po osadzeniu belki, gniazdo wypełniamy materiałem izolacyjnym, np. wełną mineralną, która pozwoli na swobodny ruch powietrza, a jednocześnie zapewni izolację termiczną. Nigdy nie zamurowujemy czoła belki na sztywno!

Pamiętaj, że każdy etap ma znaczenie. Pominięcie któregokolwiek z nich może skutkować poważnymi problemami z wilgocią i trwałością drewna.

Ochrona przed wilgocią: kluczowa rola izolacji i wentylacji w gnieździe

Rozwijając temat, muszę podkreślić, że wilgoć to największy wróg drewna w konstrukcji. W murze, zwłaszcza w starych budynkach lub w miejscach narażonych na podciąganie kapilarne, wilgoć jest obecna. Jeśli czoło belki ma bezpośredni kontakt z wilgotnym murem, szybko zacznie ono chłonąć wodę. To stwarza idealne warunki do rozwoju grzybów domowych i pleśni, które w krótkim czasie mogą doprowadzić do całkowitego zniszczenia drewna i utraty nośności belki. Dlatego właśnie:

• Izolacja przeciwwilgociowa (papa, folia) tworzy barierę uniemożliwiającą przenikanie wilgoci z muru do drewna.
• Przestrzeń wentylacyjna wokół czoła belki umożliwia swobodny przepływ powietrza, co pozwala na odprowadzenie ewentualnej wilgoci i utrzymanie drewna w suchym stanie.

Dodatkowo, brak odpowiedniej izolacji termicznej w gnieździe może prowadzić do powstawania mostków termicznych, czyli miejsc, przez które ucieka ciepło, co zwiększa koszty ogrzewania i może powodować kondensację pary wodnej wewnątrz konstrukcji.

Metoda nowoczesna: Jak zamocować belki doczołowo przy użyciu wieszaków stalowych?

Metoda doczołowego mocowania belek z użyciem stalowych wieszaków ciesielskich zyskuje coraz większą popularność i jest często preferowana ze względu na swoje zalety. Oto, jak wygląda proces:

1. Mocowanie wieszaków do ściany: Wieszaki ciesielskie mocuje się bezpośrednio do ściany murowanej lub, co jest znacznie lepszym rozwiązaniem, do wieńca żelbetowego, który stanowi stabilne podparcie. Do mocowania używamy odpowiednio dobranych kotew – mechanicznych (do betonu, cegły pełnej) lub chemicznych (do pustaków, betonu komórkowego). Ważne jest precyzyjne wypoziomowanie wieszaków, aby wszystkie belki znalazły się na tej samej wysokości.
2. Instalacja belki: Belkę stropową wsuwamy w wieszak. Nie wymaga ona specjalnego przygotowania czoła, poza impregnacją całej belki.
3. Mocowanie belki w wieszaku: Belkę mocujemy do wieszaka za pomocą gwoździ systemowych (pierścieniowych) lub wkrętów, wbijając je we wszystkie otwory przewidziane przez producenta złącza. To gwarantuje pełną nośność połączenia.

Główne zalety tej metody to eliminacja mostków termicznych (belka nie wchodzi w głąb muru), łatwość uzyskania równej płaszczyzny sufitu oraz szybkość montażu. Ponadto, wieszaki stalowe zapewniają pewne i precyzyjne połączenie.

Dobór kotew do ściany z cegły lub pustaków ceramicznych – praktyczne wskazówki

Wybór odpowiednich kotew jest kluczowy dla bezpieczeństwa mocowania. Moje doświadczenie pokazuje, że nie ma tu uniwersalnego rozwiązania:

• Do cegły pełnej i betonu: W tych litych i wytrzymałych materiałach doskonale sprawdzą się kotwy mechaniczne, takie jak kotwy rozporowe czy sworzniowe. Zapewniają one solidne i szybkie mocowanie.
• Do pustaków ceramicznych, cegły dziurawki i betonu komórkowego: Te materiały mają porowatą strukturę, co sprawia, że kotwy mechaniczne mogą je kruszyć, nie zapewniając odpowiedniej nośności. W takich przypadkach kotwy chemiczne są zdecydowanie lepszym wyborem. Żywica wypełnia puste przestrzenie, tworząc trwałe i wytrzymałe połączenie.

Zawsze, ale to zawsze, należy kierować się zaleceniami producenta kotew i złączy. To on określa, jakie kotwy są odpowiednie do danego materiału i obciążenia. Niewłaściwy dobór kotew to jeden z najczęstszych błędów, który może zagrozić stabilności całej konstrukcji.

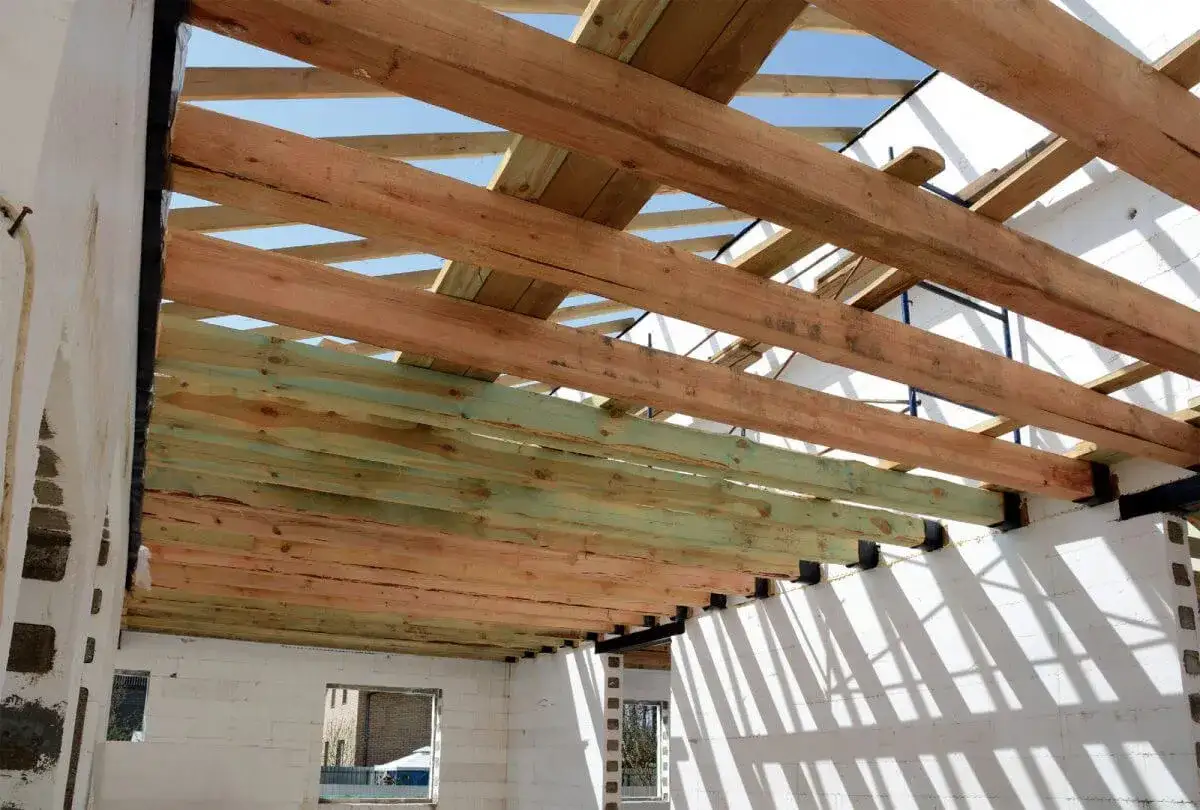

Jak zamocować belki stropowe do ściany z betonu komórkowego (np. Solbet, Ytong)?

Ściany z betonu komórkowego, choć popularne ze względu na swoje właściwości termoizolacyjne i łatwość obróbki, wymagają szczególnej uwagi przy mocowaniu belek stropowych. Ich niższa wytrzymałość na ściskanie i rozrywanie sprawia, że nie można po prostu oprzeć belek bezpośrednio w gnieździe czy mocować wieszaków bez dodatkowego wzmocnienia.

Wieniec opuszczony w kształtkach U – dlaczego to najbezpieczniejsze rozwiązanie?

W przypadku ścian z betonu komórkowego, wykonanie wieńca opuszczonego jest najbezpieczniejszym i praktycznie jedynym rekomendowanym rozwiązaniem, które gwarantuje trwałość i bezpieczeństwo konstrukcji. Wieniec opuszczony, najlepiej wykonany w specjalnych kształtkach U z betonu komórkowego, pełni kilka kluczowych funkcji:

• Rozkłada obciążenia: Wieniec żelbetowy tworzy sztywny pierścień wokół budynku, który równomiernie rozkłada obciążenia ze stropu na całą długość ściany, zapobiegając punktowym naciskom i pęknięciom muru z betonu komórkowego.
• Wzmacnia konstrukcję ściany: Wieniec usztywnia ścianę, zwiększając jej odporność na siły poziome (np. wiatr) i pionowe.
• Tworzy stabilne podparcie: Stanowi idealne, lite podłoże do mocowania wieszaków ciesielskich za pomocą kotew, zapewniając pewne i trwałe połączenie.

Bez wieńca, belki stropowe mogłyby po prostu "wgniatać się" w miękki beton komórkowy, prowadząc do uszkodzeń konstrukcji i utraty nośności. Dlatego zawsze nalegam na jego wykonanie w takich przypadkach.

Instrukcja montażu krok po kroku: od przygotowania wieńca po instalację belek

Prawidłowe wykonanie wieńca opuszczonego i montaż belek to proces, który wymaga staranności:

1. Przygotowanie kształtek U: Kształtki U z betonu komórkowego układamy na ścianie, tworząc szalunek dla wieńca. Należy je precyzyjnie wypoziomować.
2. Zbrojenie wieńca: Wewnątrz kształtek umieszczamy odpowiednie zbrojenie, zgodnie z projektem konstrukcyjnym. Zazwyczaj są to pręty stalowe połączone strzemionami, tworzące kosz zbrojeniowy.
3. Betonowanie: Wieniec zalewamy betonem. Ważne jest, aby beton był odpowiedniej klasy i został dobrze zagęszczony, aby uniknąć pustek.
4. Mocowanie wieszaków ciesielskich: Wieszaki można zamocować na dwa sposoby:
   • W świeżym betonie: Jeśli projekt to przewiduje, wieszaki można osadzić w świeżo zalanym betonie, dbając o ich precyzyjne wypoziomowanie.
   • Do zastygłego wieńca: Częściej wieszaki mocuje się do zastygłego i utwardzonego wieńca za pomocą kotew chemicznych. To rozwiązanie daje większą precyzję w pozycjonowaniu.
5. Instalacja belek: Po utwardzeniu betonu i zamocowaniu wieszaków, belki stropowe wsuwamy w wieszaki i mocujemy je gwoździami systemowymi lub wkrętami, tak jak w przypadku mocowania do ściany murowanej.

Precyzyjne poziomowanie na każdym etapie jest kluczowe, aby uzyskać równą płaszczyznę stropu i uniknąć późniejszych problemów z wykończeniem podłóg.

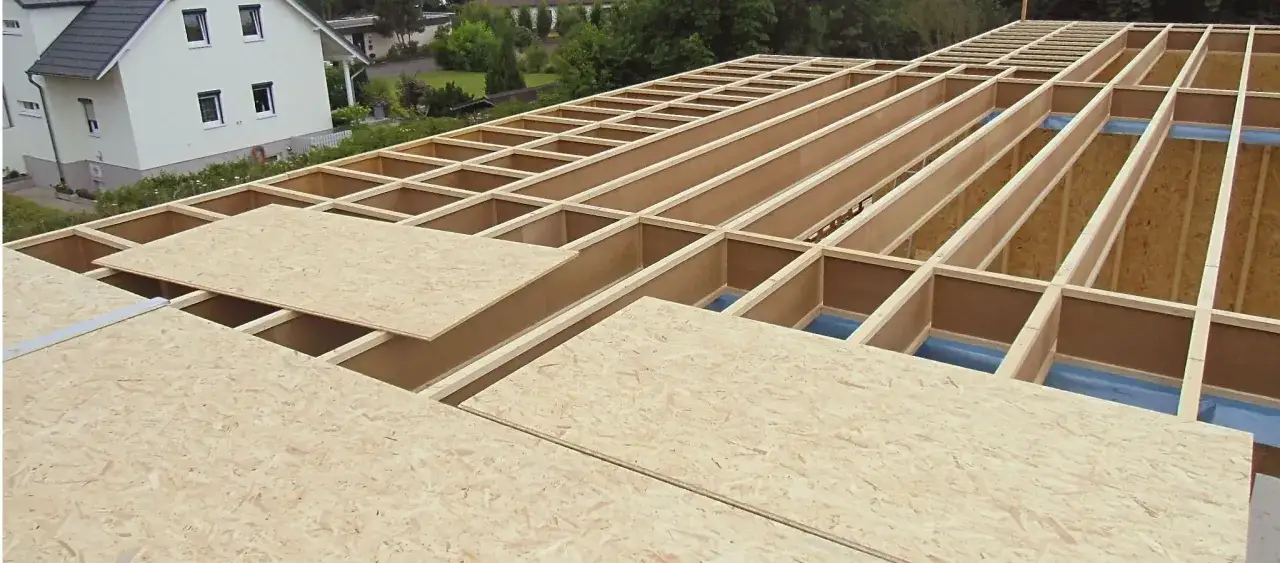

Montaż stropu w konstrukcji szkieletowej – specyfika i kluczowe zasady

Budownictwo szkieletowe drewniane ma swoją specyfikę, która różni się od konstrukcji murowanych. Tutaj belki stropowe są integralną częścią całej struktury drewnianej, a ich mocowanie musi uwzględniać dynamikę pracy drewna.

Mocowanie do belki oczepowej – techniki i rekomendowane łączniki

W konstrukcji szkieletowej belki stropowe są zazwyczaj mocowane do belki oczepowej (ang. top plate), czyli poziomej belki wieńczącej ścianę szkieletową. Techniki mocowania są następujące:

• Bezpośrednie oparcie i przybicie: Belki stropowe mogą być oparte bezpośrednio na belce oczepowej i przybite do niej gwoździami lub wkrętami. To proste i skuteczne rozwiązanie dla mniejszych obciążeń.
• Mocowanie doczołowe z użyciem wieszaków ciesielskich: W przypadku, gdy belki stropowe są tej samej wysokości co belki oczepowe lub gdy chcemy uzyskać równą płaszczyznę, stosuje się wieszaki ciesielskie (np. typu WB). Wieszaki mocuje się do belki oczepowej za pomocą gwoździ systemowych lub wkrętów, a następnie wsuwa się w nie belkę stropową.

Ważne jest, aby stosować łączniki o odpowiedniej długości i średnicy, które zapewnią wystarczającą nośność. Jak słusznie zauważa drew-trans.pl, złącza ciesielskie muszą być wybrane z uwzględnieniem specyfiki konstrukcji drewnianych, gdzie dynamika pracy materiału jest inna niż w przypadku muru.

Jak zapewnić sztywność i stabilność połączenia w szkielecie drewnianym?

Sztywność i stabilność stropu w konstrukcji szkieletowej to nie tylko kwestia mocowania belek do belki oczepowej. Istnieją dodatkowe kroki, które należy podjąć, aby zapobiec drganiom, ugięciom i skręcaniu się belek:

• Odpowiednie łączniki: Użycie gwoździ lub wkrętów o odpowiedniej wytrzymałości i liczbie. W przypadku wieszaków ciesielskich, wypełnienie wszystkich otworów gwoździami systemowymi jest obowiązkowe.
• Prawidłowy rozstaw belek: Rozstaw belek musi być zgodny z projektem i obliczeniami statycznymi. Zbyt duży rozstaw może prowadzić do nadmiernych ugięć.
• Krzyżowe usztywnienia (bridging/blocking): Między belkami stropowymi, w połowie lub w jednej trzeciej rozpiętości, często montuje się poprzeczne usztywnienia. Mogą to być krótkie kawałki drewna (blocking) lub elementy ułożone na krzyż (bridging). Ich zadaniem jest zapobieganie skręcaniu się belek, rozłożenie obciążeń na sąsiednie belki oraz zwiększenie ogólnej sztywności stropu i odporności na drgania. To rozwiązanie znacząco poprawia komfort użytkowania stropu drewnianego.

Dbałość o te detale sprawi, że strop w konstrukcji szkieletowej będzie nie tylko bezpieczny, ale również komfortowy w codziennym użytkowaniu.

Krytyczne detale montażowe, o których nie możesz zapomnieć

Poza podstawowymi zasadami mocowania, istnieją pewne detale, które często są pomijane, a mają ogromne znaczenie dla bezpieczeństwa, funkcjonalności i trwałości stropu. Moje doświadczenie uczy, że to właśnie te "drobiazgi" potrafią zadecydować o sukcesie lub porażce całej konstrukcji.

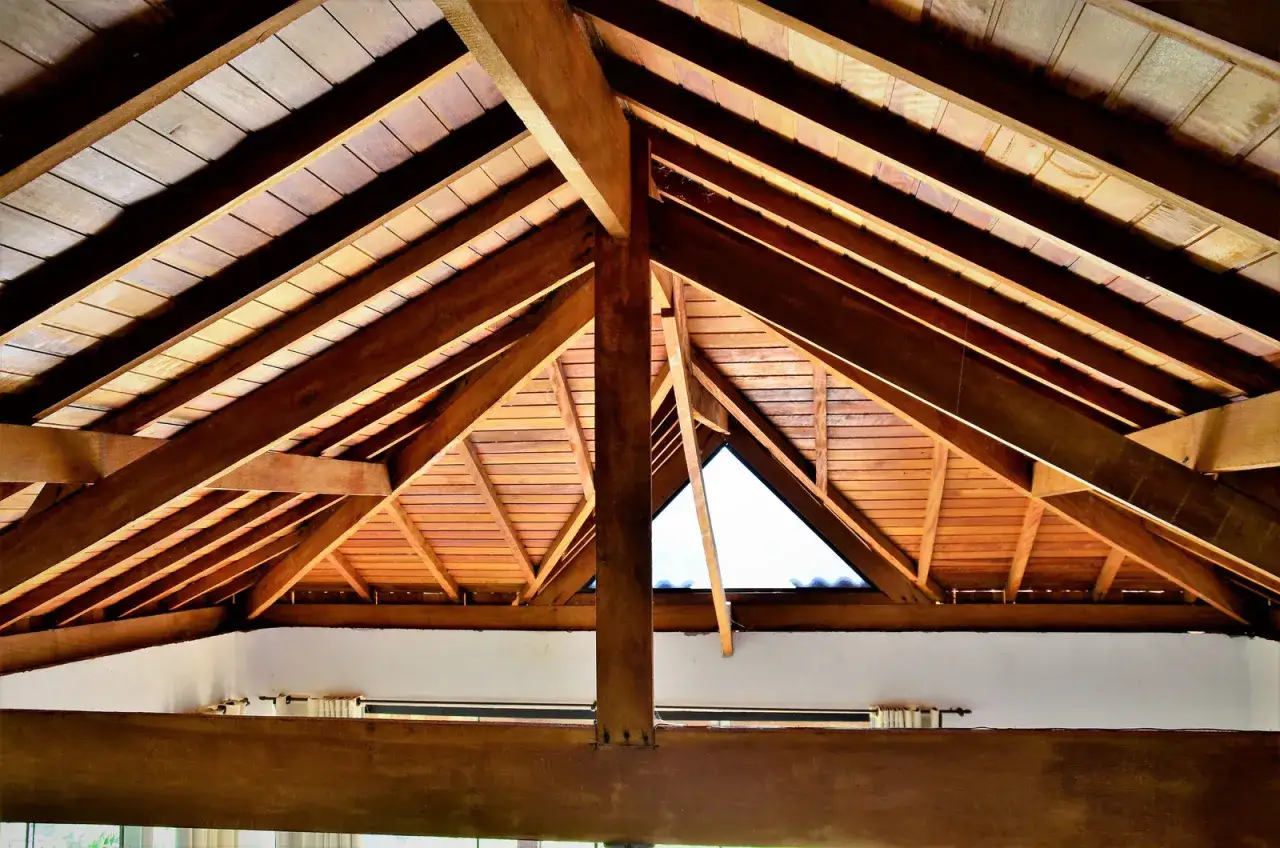

Obliczenia to podstawa: jak dobrać rozstaw i przekrój belek do rozpiętości stropu?

Jedną z najważniejszych zasad, o której zawsze przypominam, jest to, że dobór przekroju i rozstawu belek stropowych nie może być przypadkowy. To nie jest kwestia "na oko" czy "bo sąsiad tak ma". Musi on być oparty na rzetelnych obliczeniach statycznych, wykonanych przez uprawnionego projektanta. Projektant uwzględni:

• Rozpiętość stropu: Odległość między podporami, czyli ścianami nośnymi.
• Przewidywane obciążenia stałe: Ciężar własny stropu, warstw podłogi, ścianek działowych.
• Przewidywane obciążenia użytkowe: Ciężar ludzi, mebli, sprzętów.

Zbyt mały przekrój lub zbyt duży rozstaw belek doprowadzi do nadmiernych ugięć, drgań, a w skrajnych przypadkach – do utraty nośności. Dla przykładu, z informacji, które posiadam, wynika, że dla rozpiętości 4 m stosuje się belki o przekroju minimum 50x150 mm. Poniżej przedstawiam orientacyjne minimalne przekroje belek dla różnych rozpiętości, pamiętając, że są to tylko przykłady i zawsze należy opierać się na projekcie:

Zawsze konsultuj się z projektantem! To inwestycja, która się opłaca, zapewniając bezpieczeństwo i spokój na lata.

Poziomowanie i dociąganie – jak uzyskać idealnie równą płaszczyznę stropu?

Równa i pozioma płaszczyzna stropu to podstawa dla dalszych prac wykończeniowych. Jeśli belki nie będą idealnie wypoziomowane, podłoga będzie krzywa, a to generuje dodatkowe koszty i frustrację. Oto kilka wskazówek:

• Niwelator laserowy lub poziomica: Na etapie montażu belek, każdą z nich należy precyzyjnie wypoziomować. Niwelator laserowy to niezastąpione narzędzie, które pozwala na szybkie i dokładne wyznaczenie poziomu.
• Dociąganie i klinowanie: Jeśli belki są osadzane w gniazdach lub na wieszakach, należy je dociągnąć do oparcia i w razie potrzeby klinować, aby zapewnić stabilność i eliminować wszelkie luzy. Kliny drewniane są tu bardzo pomocne.
• Kontrola na bieżąco: Regularna kontrola poziomu i równości płaszczyzny w trakcie montażu pozwala na bieżąco korygować ewentualne niedokładności.

Pamiętaj, że każdy milimetr odchylenia na etapie konstrukcji stropu będzie "mnożony" na kolejnych etapach, prowadząc do znacznie większych problemów.

Otwory na instalacje i schody – jak je wykonać bez osłabiania konstrukcji?

Wykonanie otworów w stropie drewnianym pod instalacje (kanalizacja, wentylacja, elektryka) czy otwory na schody to konieczność, ale zawsze wiąże się z osłabieniem konstrukcji. Dlatego ich lokalizacja i rozmiar powinny być zaplanowane już na etapie projektu architektonicznego i konstrukcyjnego. Nigdy nie należy wycinać otworów "na żywioł" w gotowym stropie.

• Wzmocnienia: Wokół każdego większego otworu (szczególnie na schody) należy zastosować odpowiednie wzmocnienia. Polega to na wykonaniu tzw. wymianów, czyli dodatkowych belek poprzecznych, które przejmują obciążenia z belek przerwanych przez otwór. Wymiany te są mocowane do sąsiednich, pełnych belek stropowych za pomocą złączy ciesielskich.
• Unikanie stref krytycznych: Należy unikać wykonywania dużych otworów w miejscach, gdzie belki są najbardziej obciążone lub gdzie ich przekrój jest już minimalny.

Brak odpowiednich wzmocnień może prowadzić do poważnych ugięć, a nawet do utraty nośności stropu wokół otworu. To jest obszar, w którym zdecydowanie nie warto oszczędzać na projekcie i konsultacjach z konstruktorem.

Najczęstsze błędy przy mocowaniu belek drewnianych i jak ich unikać

Przez lata pracy na budowach widziałem wiele, niestety również wiele błędów, które można było łatwo uniknąć. Chcę podzielić się z Wami najczęstszymi z nich, abyście mogli ustrzec się przed kosztownymi i niebezpiecznymi konsekwencjami.

Błąd #1: Stosowanie mokrego, niesortowanego drewna

To jeden z najpoważniejszych i niestety wciąż często popełnianych błędów. Użycie drewna o zbyt wysokiej wilgotności (powyżej 18%, czyli tzw. "mokrego") lub drewna niesortowanego (bez określonej klasy wytrzymałości) to prosta droga do katastrofy. Konsekwencje są natychmiastowe lub pojawiają się po krótkim czasie:

• Paczenie się, skręcanie, pękanie belek: Gdy mokre drewno wysycha w konstrukcji, zmienia swoje wymiary. Belki mogą się skręcać, pękać, a nawet wyginać, co prowadzi do deformacji całego stropu.
• Pękanie tynków i ścian: Ruchy konstrukcji spowodowane pracą drewna przenoszą się na ściany, powodując pęknięcia.
• Utrata stabilności: Skręcone i popękane belki tracą swoją pierwotną nośność, co zagraża bezpieczeństwu.

Jak unikać: Zawsze kupuj drewno suszone komorowo, o wilgotności poniżej 18%, i posiadające certyfikat klasy wytrzymałości (np. C24). To podstawa!

Błąd #2: Brak odpowiedniej izolacji belki od muru

Ten błąd jest niezwykle podstępny, ponieważ jego skutki często ujawniają się dopiero po kilku latach, gdy drewno jest już poważnie uszkodzone. Brak warstwy izolacji przeciwwilgociowej (np. papy) między czołem belki a murem sprawia, że wilgoć z muru jest wchłaniana przez drewno. A wilgoć w drewnie to idealne środowisko dla:

• Rozwoju grzybów i pleśni: Te organizmy żywią się celulozą, niszcząc strukturę drewna i drastycznie obniżając jego wytrzymałość.
• Butwienia drewna: Belka staje się miękka, traci nośność i może ulec zawaleniu.

Jak unikać: Zawsze stosuj izolację przeciwwilgociową w gnieździe belki, wywijając ją tak, aby całkowicie odizolować czoło i boki belki od muru. To niewielki koszt, który chroni przed ogromnymi stratami.

Błąd #3: Niewłaściwy dobór i rozmieszczenie łączników ciesielskich

Złącza ciesielskie to małe, ale niezwykle ważne elementy. Niewłaściwy ich dobór lub montaż może mieć poważne konsekwencje:

• Zbyt słabe złącza: Użycie wieszaków o zbyt niskiej nośności lub bez certyfikatu KOT (Krajowej Oceny Technicznej) może skutkować niedostatecznym podparciem belek i ich ugięciem.
• Brak gwoździ systemowych/wkrętów: Wiele osób zapomina o wypełnieniu wszystkich otworów w złączach gwoździami systemowymi (pierścieniowymi) lub wkrętami rekomendowanymi przez producenta. To drastycznie zmniejsza nośność połączenia.
• Niewłaściwe rozmieszczenie: Zbyt mała liczba łączników lub ich nieprawidłowe rozmieszczenie na belce czy wieńcu.

Jak unikać: Zawsze wybieraj certyfikowane złącza, dopasowane do obciążeń i rodzaju materiałów. Zawsze używaj odpowiednich łączników (gwoździe systemowe, wkręty) i wbijaj je we wszystkie otwory przewidziane przez producenta. To gwarantuje pełną nośność.

Przeczytaj również: Kalkulator zbrojenia online – oblicz dokładne potrzeby stali zbrojeniowej

Błąd #4: Zamurowanie czoła belki bez zapewnienia cyrkulacji powietrza

To błąd ściśle związany z brakiem izolacji, ale zasługuje na osobne potraktowanie. Całkowite zamurowanie czoła belki w gnieździe, bez pozostawienia przestrzeni wentylacyjnej, tworzy "pułapkę wilgoci". Brak cyrkulacji powietrza uniemożliwia wysychanie drewna i prowadzi do gromadzenia się wilgoci, nawet jeśli zastosowano izolację przeciwwilgociową. Efekt? Szybki rozwój grzybów i zniszczenie belki.

Jak unikać: Projektuj gniazda tak, aby zawsze pozostawić luz dylatacyjny (około 2-3 cm) wokół czoła belki. Wypełnij tę przestrzeń materiałem izolacyjnym, który pozwoli na swobodny przepływ powietrza (np. wełna mineralna), ale nigdy nie zamurowuj na sztywno. Czoło belki musi "oddychać".
