Połączenie jętki z krokwią - Jak uniknąć błędów i katastrofy?

Prawidłowe połączenie jętki z krokwią to jeden z tych elementów konstrukcji dachu, który często bywa niedoceniany, a od którego zależy stabilność i bezpieczeństwo całej więźby. Jako doświadczony praktyk, wiem, że to właśnie w szczegółach tkwi siła, a w tym przypadku – trwałość i odporność dachu na działanie sił natury. Niezależnie od tego, czy planujesz budowę nowego domu, czy renowację istniejącego poddasza, zrozumienie mechaniki i technik łączenia jętki z krokwią jest absolutnie kluczowe. W tym artykule przeprowadzimy Cię przez świat tradycyjnych metod ciesielskich i nowoczesnych rozwiązań, wskazując na ich zalety, wady oraz najlepsze praktyki wykonawcze.

Dlaczego prawidłowe połączenie jętki z krokwią to fundament stabilnego dachu?

W konstrukcji dachu krokwiowo-jętkowego, jętka pełni rolę absolutnie fundamentalną. To nie jest tylko kolejny element drewniany, ale krytyczny komponent, który decyduje o stabilności i nośności całej więźby. Moim zdaniem, bez zrozumienia jej funkcji, trudno mówić o bezpiecznym i trwałym dachu. Jętka przede wszystkim usztywnia konstrukcję, skutecznie skracając długość rozporową krokwi. Co to oznacza w praktyce? Zapobiega to ich ugięciu i odkształceniu pod wpływem różnorodnych obciążeń, które na dach działają.

Rola jętki w konstrukcji więźby – więcej niż tylko belka

Jętka, choć na pierwszy rzut oka może wydawać się zwykłą belką, pracuje w konstrukcji dachu w bardzo specyficzny sposób. Jej główną funkcją jest praca na ściskanie. Można to sobie wyobrazić jako element, który rozpiera parę krokwi, uniemożliwiając im zbliżanie się do siebie. Gdyby nie jętka, krokwie pod wpływem obciążenia (np. ciężaru śniegu) miałyby tendencję do "rozjeżdżania się" na boki, co prowadziłoby do ich ugięcia, a w skrajnych przypadkach – do zawalenia się dachu. Dzięki jętkie, cała konstrukcja staje się znacznie sztywniejsza i bardziej odporna na deformacje, co jest nieocenione w kontekście długowieczności i bezpieczeństwa budynku.

Jakie siły działają na to połączenie i dlaczego jest ono tak krytyczne?

Konstrukcja dachu jest stale narażona na działanie wielu sił, które muszą być skutecznie przenoszone i rozkładane. Wśród nich wyróżniamy: ciężar własny konstrukcji (drewno, pokrycie dachowe), obciążenie śniegiem (szczególnie istotne w naszym klimacie), a także parcie i ssanie wiatru. Każda z tych sił wywiera nacisk na krokwie, a co za tym idzie, na połączenie jętki z krokwią. To właśnie to połączenie musi być w stanie przenieść te naprężenia, aby zapobiec ugięciom, pęknięciom czy nawet zniszczeniu całej konstrukcji. Jeśli połączenie jest słabe lub wykonane nieprawidłowo, staje się ono "wąskim gardłem" całej więźby, co może prowadzić do poważnych uszkodzeń, a w konsekwencji – do zagrożenia bezpieczeństwa mieszkańców.

Tradycja kontra nowoczesność: Przegląd sprawdzonych metod łączenia

W dziedzinie konstrukcji dachowych, połączenie jętki z krokwią ewoluowało przez wieki, oferując zarówno sprawdzone, tradycyjne metody ciesielskie, jak i nowoczesne rozwiązania wykorzystujące zaawansowane łączniki. Każde z tych podejść ma swoje unikalne cechy, które warto poznać, aby świadomie wybrać najlepsze dla danego projektu. Przyjrzyjmy się im bliżej w formie tabeli porównawczej, która zestawia kluczowe aspekty.

Połączenia ciesielskie: kunszt, który przetrwał wieki

Tradycyjne połączenia ciesielskie to prawdziwa sztuka, która wymaga nie tylko wiedzy, ale i precyzji oraz doświadczenia. Metody takie jak „jaskółczy ogon”, połączenie na nakładkę prostą czy na wrąb lub czop, opierają się na precyzyjnych nacięciach w drewnie, które pozwalają na mechaniczne zablokowanie elementów. Ich głównymi zaletami są niezaprzeczalna solidność, estetyka (szczególnie w widocznych konstrukcjach) oraz tradycyjny charakter, który dodaje uroku wielu budynkom. Nie można jednak zapomnieć o ich wadach – są one niezwykle pracochłonne i wymagają wysokich kwalifikacji ciesielskich. Historycznie, takie połączenia wzmacniano kołkami z twardego drewna, które z czasem, wraz z rozwojem technologii, zostały zastąpione śrubami, co zwiększyło ich nośność i ułatwiło montaż.

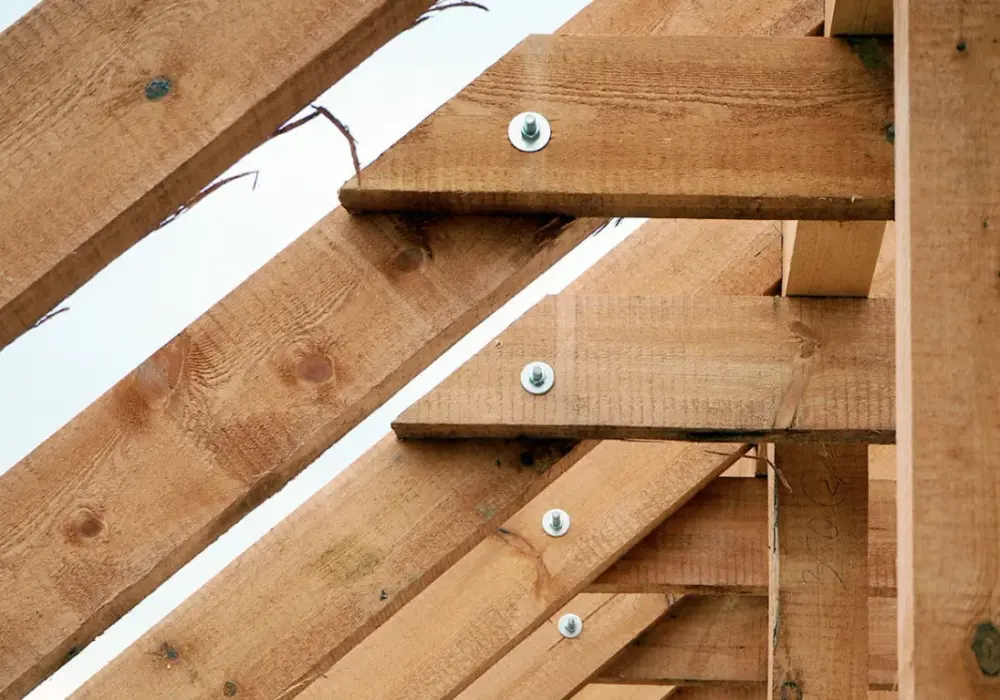

Połączenia nakładkowe: szybkość i prostota dzięki wkrętom ciesielskim

Obecnie najpopularniejszą metodą łączenia jętki z krokwią, zwłaszcza w budownictwie jednorodzinnym, są połączenia nakładkowe. Polegają one na tym, że jętka jest przykładana do boku krokwi, a następnie mocowana za pomocą specjalistycznych wkrętów ciesielskich, śrub lub gwoździ. Ich główną zaletą jest szybkość montażu i prostota wykonania, co przekłada się na niższe koszty robocizny. Jednakże, aby zapewnić trwałość i bezpieczeństwo, kluczowe jest przestrzeganie minimalnych odległości łączników od krawędzi elementów drewnianych. Jest to uregulowane w normie Eurokod 5 (PN-EN 1995-1-1) i ma na celu zapobieganie rozwarstwieniu drewna, które mogłoby osłabić połączenie.

Połączenia doczołowe: rola płytek perforowanych w sztywności konstrukcji

Inną, choć rzadziej spotykaną na budowach metodą, są połączenia doczołowe. W tym przypadku jętka i krokiew znajdują się w jednej osi, co oznacza, że jętka nie jest przykładana do boku krokwi, lecz łączy się z nią czołowo. Połączenie to realizowane jest za pomocą stalowych płytek perforowanych, które mocuje się po obu stronach złącza gwoździami pierścieniowymi lub wkrętami. Główną zaletą tej metody jest eliminacja zjawiska mimośrodu, czyli przesunięcia osi siły względem osi elementu, co przekłada się na wysoką sztywność konstrukcji. Niestety, połączenia doczołowe są często uważane za bardziej kłopotliwe w montażu na budowie, ponieważ wymagają bardzo precyzyjnego spasowania elementów.

Sztuka ciesielska w praktyce: Jak wykonać tradycyjne złącze krok po kroku?

Wykonanie tradycyjnych połączeń ciesielskich to prawdziwa sztuka, która wymaga nie tylko odpowiednich narzędzi, ale przede wszystkim precyzji i doświadczenia. To właśnie dzięki temu kunsztowi konstrukcje drewniane przetrwały wieki. Przyjrzyjmy się, jak krok po kroku wykonać niektóre z tych złączy.

Połączenie na „jaskółczy ogon” – kiedy jest niezastąpione?

Połączenie na „jaskółczy ogon” to jedno z najbardziej rozpoznawalnych i cenionych złączy ciesielskich. Jest ono szczególnie efektywne w zapewnianiu rozpierania krokwi i doskonale sprawdza się tam, gdzie wymagana jest wysoka estetyka i tradycyjny charakter konstrukcji, na przykład w widocznych elementach więźby dachowej. Aby je wykonać, należy:

1. Precyzyjne wymierzenie: Na końcu jętki i krokwi należy dokładnie wymierzyć i zaznaczyć kształt „jaskółczego ogona” oraz gniazda. Kąty nacięć są kluczowe dla stabilności.
2. Wykonanie nacięć: Za pomocą piły ręcznej (lub specjalistycznej piły ciesielskiej) oraz dłuta, należy wykonać nacięcia. Ważne jest, aby cięcia były proste i gładkie, a krawędzie ostre.
3. Spasowanie elementów: Jętka z wyciętym „ogonem” musi idealnie pasować do gniazda wyciętego w krokwi. Spasowanie powinno być na tyle ciasne, aby elementy trzymały się bez dodatkowych mocowań, ale jednocześnie umożliwiały montaż.
4. Wzmocnienie (opcjonalnie): Choć „jaskółczy ogon” jest sam w sobie bardzo mocny, w nowoczesnym budownictwie często wzmacnia się go dodatkowo kołkami drewnianymi lub śrubami, aby zwiększyć nośność i zapewnić zgodność z normami.

To złącze jest niezastąpione, gdy zależy nam na połączeniu estetyki z wyjątkową wytrzymałością na siły rozporowe.

Złącze na nakładkę i wrąb czołowy: zalety i potencjalne wady

Złącze na nakładkę oraz na wrąb czołowy to prostsze, ale również bardzo skuteczne metody łączenia. Złącze na nakładkę polega na wycięciu części grubości obu łączonych elementów tak, aby po nałożeniu na siebie tworzyły jedną płaszczyznę. Wrąb czołowy to z kolei wycięcie w jednym elemencie, w które wchodzi czoło drugiego elementu. Ich zaletą jest większa prostota wykonania w porównaniu do "jaskółczego ogona", co sprawia, że są mniej pracochłonne. Mogą być stosowane tam, gdzie obciążenia nie są ekstremalnie duże, a estetyka nie jest priorytetem. Potencjalną wadą jest jednak mniejsza zdolność do przenoszenia sił rozporowych bez dodatkowych wzmocnień, w porównaniu do "jaskółczego ogona", który doskonale blokuje elementy przed rozsuwaniem.

Czy tradycyjne metody wymagają dodatkowych wzmocnień śrubami?

To bardzo dobre pytanie, które często pojawia się w dyskusjach. Historycznie, tradycyjne połączenia ciesielskie były wzmacniane kołkami z twardego drewna, które skutecznie zapobiegały rozsuwaniu się elementów. Z czasem, wraz z rozwojem techniki, kołki te zaczęto zastępować śrubami. Dziś, w większości przypadków, wzmocnienie tradycyjnych połączeń śrubami jest zalecane, a często wręcz konieczne, aby spełnić współczesne normy budowlane i zapewnić maksymalną nośność oraz bezpieczeństwo konstrukcji. Śruby, dzięki swojej wytrzymałości na ścinanie i rozciąganie, znacząco zwiększają zdolność połączenia do przenoszenia obciążeń, szczególnie dynamicznych. Moim zdaniem, jest to rozsądne połączenie kunsztu tradycyjnego z nowoczesną inżynierią, gwarantujące najwyższą jakość i trwałość.

Nowoczesne techniki montażu: Instrukcja dla precyzyjnego wykonawcy

Współczesne budownictwo kładzie duży nacisk na szybkość, efektywność i precyzję, co znajduje odzwierciedlenie w nowoczesnych technikach łączenia jętki z krokwią. Chociaż mogą wydawać się prostsze niż tradycyjne metody, wymagają równie dużej uwagi i przestrzegania ścisłych wytycznych. Jako praktyk, zawsze podkreślam, że nawet najprostsze z pozoru metody wymagają fachowej wiedzy i staranności.

Dobór i rozmieszczenie wkrętów ciesielskich – klucz do trwałego złącza nakładkowego

Złącza nakładkowe, mocowane wkrętami ciesielskimi, to obecnie standard w budownictwie jednorodzinnym. Ich skuteczność zależy jednak od właściwego doboru i rozmieszczenia łączników. Przede wszystkim, dobór wkrętów jest krytyczny: należy zwrócić uwagę na ich długość (powinny przechodzić przez oba elementy i mieć odpowiedni zapas), średnicę oraz rodzaj gwintu (pełny lub częściowy, w zależności od potrzeb). Wkręty z gwintem częściowym są często preferowane, ponieważ umożliwiają "ściągnięcie" elementów.

Najważniejsza jest jednak zasada prawidłowego rozmieszczenia wkrętów. Zgodnie z wytycznymi normy Eurokod 5, należy bezwzględnie przestrzegać minimalnych odległości od krawędzi drewna. Zbyt bliskie umieszczenie wkrętu do krawędzi może prowadzić do rozwarstwienia drewna, co drastycznie osłabia połączenie. Zazwyczaj wkręty umieszcza się w dwóch rzędach, naprzemiennie, aby równomiernie rozłożyć obciążenia. Pamiętaj, że prawidłowe rozmieszczenie bezpośrednio wpływa na nośność i trwałość złącza, a tym samym na bezpieczeństwo całej konstrukcji.

Montaż z użyciem płytek perforowanych – jak uniknąć błędów?

Połączenia doczołowe z wykorzystaniem płytek perforowanych, choć rzadziej stosowane, oferują wysoką sztywność i eliminują zjawisko mimośrodu. Ich montaż wymaga jednak szczególnej uwagi. Proces wygląda następująco:

1. Przygotowanie elementów: Jętka i krokiew muszą być idealnie docięte i spasowane czołowo. Jakakolwiek szczelina osłabi połączenie.
2. Pozycjonowanie płytek: Płytki perforowane umieszcza się symetrycznie po obu stronach złącza, tak aby równomiernie rozkładały siły. Należy zadbać o ich precyzyjne ułożenie.
3. Mocowanie: Płytki mocuje się gwoździami pierścieniowymi lub wkrętami do drewna, w zależności od zaleceń producenta. Ważne jest, aby użyć odpowiedniej liczby łączników w każdym otworze płytki.

Najczęstsze błędy to niedokładne spasowanie elementów, co prowadzi do powstawania szczelin, oraz niewystarczająca liczba łączników lub użycie nieodpowiednich gwoździ/wkrętów. Każdy z tych błędów może znacząco obniżyć nośność połączenia i doprowadzić do jego awarii.

Połączenie na śruby – kiedy warto je zastosować i jak zwiększyć jego nośność?

Połączenia na śruby są rozwiązaniem, które warto zastosować w sytuacjach, gdy mamy do czynienia z dużymi obciążeniami konstrukcyjnymi, a wymagana jest maksymalna nośność. Proces montażu jest stosunkowo prosty, ale wymaga precyzji: należy wcześniej nawiercić otwory w drewnie o średnicy odpowiadającej średnicy śruby. To zapobiega pękaniu drewna podczas wkręcania.

Co więcej, nośność połączenia na śruby można znacząco zwiększyć poprzez zastosowanie pierścieni zębatych typu Bulldog. Są to specjalne metalowe pierścienie z zębami, które wciskają się w drewno po obu stronach złącza, zwiększając powierzchnię styku i rozkładając siły na większym obszarze. Jest to szczególnie korzystne w konstrukcjach o bardzo dużych rozpiętościach lub tam, gdzie występują znaczne obciążenia dynamiczne, zapewniając dodatkową pewność i bezpieczeństwo.

Najczęstsze błędy przy montażu jętek i ich kosztowne konsekwencje

Nawet najlepsze projekty mogą zostać zniweczone przez błędy wykonawcze. W mojej praktyce widziałem wiele sytuacji, gdzie pozornie drobne niedociągnięcia w montażu jętek prowadziły do poważnych problemów konstrukcyjnych. Pamiętaj, że błędy w tym elemencie mogą mieć katastrofalne konsekwencje dla stabilności i bezpieczeństwa całego dachu. Warto wiedzieć, czego unikać.

Złe umiejscowienie jętki na krokwi – czym to grozi?

Jednym z najpoważniejszych błędów jest nieprawidłowe umiejscowienie jętki na krokwi. Często spotykam się z sytuacją, gdzie jętka jest po prostu dostawiona do boku krokwi i skręcona śrubami, bez odpowiedniego spasowania lub nacięcia. To jest błąd! Takie połączenie nie zapewnia stabilności konstrukcji, ponieważ jętka nie pracuje efektywnie na ściskanie. W konsekwencji, krokwie mogą się ugiąć, a cała więźba straci swoją sztywność. Grozi to powstawaniem dodatkowych naprężeń w konstrukcji, co może prowadzić do pęknięć drewna, uszkodzenia pokrycia dachowego, a w skrajnych przypadkach – do osłabienia dachu i jego częściowego zawalenia. Pamiętajmy, że jętka musi być prawidłowo podparta i zakotwiczona, aby mogła efektywnie przenosić siły.

Niewłaściwy dobór łączników – ukryte ryzyko dla całej konstrukcji

Kolejnym, często niedocenianym problemem, jest niewłaściwy dobór łączników. Użycie nieodpowiednich typów wkrętów, śrub czy gwoździ, ich złej długości, średnicy, a także niewystarczającej liczby, stanowi ukryte ryzyko dla całej konstrukcji. Na przykład, zbyt krótkie wkręty nie zapewnią odpowiedniego zakotwienia, a zbyt cienkie mogą nie przenieść wymaganych obciążeń. Co gorsza, nieprzestrzeganie minimalnych odległości łączników od krawędzi drewna, o czym wspominałem wcześniej, może prowadzić do jego rozwarstwienia już na etapie montażu lub w wyniku długotrwałych obciążeń. Takie osłabione połączenie może stać się punktem krytycznym, prowadzącym do awarii konstrukcji w najmniej oczekiwanym momencie.

Brak precyzji i ignorowanie norm – dlaczego Eurokod 5 jest tak ważny?

Precyzja wykonania to podstawa w ciesielstwie. Nawet w przypadku nowoczesnych, "łatwiejszych" metod, brak dokładności w wymiarowaniu, cięciu czy montażu łączników może prowadzić do poważnych problemów. Co więcej, bezwzględne przestrzeganie norm budowlanych, w szczególności Eurokodu 5 (PN-EN 1995-1-1), jest absolutnie kluczowe. Ta norma określa zasady projektowania i wykonawstwa konstrukcji drewnianych, w tym szczegółowe wytyczne dotyczące połączeń. Jej ignorowanie to prosta droga do błędów projektowych i wykonawczych, które mogą mieć katastrofalne skutki. Jak podaje serwis Nasz Dekarz, kluczowe jest zachowanie minimalnych odległości łączników od krawędzi elementów drewnianych, co jest uregulowane w normie Eurokod 5. To nie są tylko suche przepisy, to zbiór wiedzy i doświadczeń, który ma zapewnić bezpieczeństwo i trwałość budynków. Zawsze powtarzam: nie warto oszczędzać na wiedzy i precyzji, bo konsekwencje mogą być znacznie droższe.

Jętka czy kleszcze? Wyjaśniamy różnice i podobieństwa w montażu

W terminologii ciesielskiej często pojawiają się pojęcia „jętka” i „kleszcze”, które bywają mylone, choć pełnią odmienne role konstrukcyjne w więźbie dachowej. Zrozumienie tych różnic jest kluczowe dla prawidłowego projektowania i wykonawstwa.

Kiedy mówimy o jętce, a kiedy o kleszczach – podstawowe rozróżnienie

Jętka to poziomy element drewniany, który łączy dwie przeciwległe krokwie w górnej części dachu, tworząc z nimi trójkąt. Jej główną funkcją jest usztywnienie konstrukcji i skrócenie długości rozporowej krokwi, co zapobiega ich ugięciu i rozjeżdżaniu się. Jętka pracuje przede wszystkim na ściskanie, czyli „rozpiera” krokwie. Zazwyczaj jest umieszczana w jednej trzeciej wysokości dachu od kalenicy, ale jej dokładne położenie zależy od rozpiętości i kąta nachylenia dachu.

Natomiast kleszcze to również poziome elementy, ale zazwyczaj umieszczone niżej niż jętki, często na wysokości murłat lub w ich pobliżu. Kleszcze łączą przeciwległe krokwie, ale ich głównym zadaniem jest usztywnienie więźby w płaszczyźnie poziomej oraz przenoszenie sił rozciągających i ściskających. Pracują one zarówno na rozciąganie (gdy dach ma tendencję do rozsuwania się na boki), jak i na ściskanie (gdy krokwie mają tendencję do zbliżania się). Kleszcze często są elementem, który tworzy strop poddasza.

Czy techniki łączenia można stosować zamiennie?

W zasadzie, techniki łączenia stosowane dla jętek i kleszczy nie zawsze mogą być stosowane zamiennie. Wynika to bezpośrednio z odmiennej pracy tych elementów. Jętka, pracująca głównie na ściskanie, wymaga połączeń, które skutecznie przeniosą te siły, zapobiegając wyboczeniu. Połączenia ciesielskie, takie jak jaskółczy ogon, czy solidne połączenia na wkręty ciesielskie, są tutaj idealne. Kleszcze natomiast, pracując zarówno na rozciąganie, jak i ściskanie, wymagają rozwiązań, które efektywnie przeniosą oba rodzaje sił. Połączenia na śruby z pierścieniami Bulldog lub solidne połączenia na płytki perforowane mogą być bardziej odpowiednie dla kleszczy, zwłaszcza w przypadku sił rozciągających, gdzie ryzyko wyrwania łączników jest większe. Zawsze należy konsultować się z projektem konstrukcyjnym, który uwzględnia specyfikę pracy każdego elementu i dobiera do niego odpowiednie łączniki.

Którą metodę wybrać? Kluczowe kryteria decyzyjne dla Twojego dachu

Wybór odpowiedniej metody połączenia jętki z krokwią to decyzja, która powinna być podyktowana szeregiem czynników, a nie tylko osobistymi preferencjami. Jako ekspert, zawsze doradzam kompleksowe podejście, które uwzględnia zarówno aspekty techniczne, ekonomiczne, jak i estetyczne. Zastanówmy się, jakie kryteria są najważniejsze.

Analiza kosztów i pracochłonności poszczególnych rozwiązań

Pierwszym i często decydującym czynnikiem jest analiza kosztów i pracochłonności. Tradycyjne połączenia ciesielskie, choć pracochłonne, są cenione za solidność i estetykę. Wymagają jednak wysokich kwalifikacji cieśli, co przekłada się na wyższe koszty robocizny. Dodatkowo, precyzyjne nacięcia w drewnie mogą generować większe straty materiału. Z kolei nowoczesne metody, takie jak połączenia nakładkowe na wkręty ciesielskie, są zazwyczaj szybsze w montażu i wymagają mniejszych umiejętności, co obniża koszty pracy. Koszt łączników (wkręty, śruby, płytki perforowane) jest zazwyczaj niższy niż dodatkowe godziny pracy wysoko wykwalifikowanego cieśli. Połączenia na śruby z pierścieniami Bulldog, choć droższe w materiałach, oferują najwyższą nośność, co może być uzasadnione w przypadku dużych obciążeń.

Przeczytaj również: Jak kręcić zbrojenie - skuteczne techniki, które zapewnią trwałość

Dopasowanie techniki do typu dachu i przeznaczenia poddasza

Kolejnym kluczowym kryterium jest dopasowanie techniki do specyfiki dachu i planowanego przeznaczenia poddasza. Jeśli mamy do czynienia z dachem o dużej rozpiętości lub znacznym kącie nachylenia, gdzie siły rozporowe są szczególnie duże, warto rozważyć metody o najwyższej nośności, takie jak połączenia na śruby z pierścieniami Bulldog lub starannie wykonane połączenia ciesielskie.

W przypadku poddasza użytkowego, gdzie zależy nam na maksymalnym wykorzystaniu przestrzeni i estetyce, tradycyjne połączenia ciesielskie mogą być doskonałym wyborem, zwłaszcza jeśli elementy więźby mają być widoczne. Ich kunszt dodaje wnętrzu charakteru. Natomiast w przypadku poddasza nieużytkowego lub tam, gdzie elementy konstrukcyjne będą ukryte, szybkość i efektywność nowoczesnych metod (np. wkręty ciesielskie) mogą okazać się bardziej praktyczne i ekonomiczne. Zawsze należy pamiętać, że wybór metody powinien być zgodny z projektem konstrukcyjnym, który uwzględnia wszystkie obciążenia i specyfikę budynku.
