Jak zrobić zacios na krokwi - Uniknij błędów i zabezpiecz dach

Klucz do stabilnego dachu: Dlaczego precyzyjne obliczenie zaciosu jest absolutnie krytyczne?

W świecie ciesielstwa, gdzie każdy milimetr ma znaczenie, precyzyjne wykonanie zaciosu na krokwi to jeden z tych elementów, które decydują o trwałości i bezpieczeństwie całej konstrukcji dachu. Ale czym właściwie jest ten zacios? To nic innego jak specjalnie wykonane nacięcie, czyli wrąb, w dolnej części krokwi. Jego głównym zadaniem jest zapewnienie stabilnego i pewnego oparcia krokwi na murłacie – czyli poziomej belce spoczywającej na wieńcu ścian.

Dzięki zaciosowi krokiew nie tylko opiera się na murłacie, ale również jest w niej zaklinowana, co skutecznie zapobiega jej przesuwaniu się i "rozjeżdżaniu" pod wpływem różnorodnych obciążeń, takich jak ciężar własny dachu, śnieg czy wiatr. Można śmiało powiedzieć, że połączenie krokwi z murłatą to jeden z najważniejszych węzłów konstrukcyjnych dachu. Od jego solidności zależy, czy cała więźba dachowa będzie pracować jako spójna i wytrzymała całość.

Skutki błędnego wymiarowania zaciosu mogą być niestety bardzo poważne. Zbyt płytkie nacięcie nie zapewni odpowiedniego zaklinowania, co zwiększy ryzyko przemieszczenia się krokwi. Z kolei zbyt głębokie nacięcie, co jest moim zdaniem błędem znacznie bardziej krytycznym, drastycznie osłabia konstrukcję krokwi w miejscu, gdzie działają największe siły zginające. Może to prowadzić do pęknięć, deformacji, a w skrajnych przypadkach nawet do poważnej awarii budowlanej i zawalenia się dachu. Dlatego właśnie precyzja w tym etapie pracy jest absolutnie kluczowa.

Niezbędnik cieśli: Co musisz przygotować przed rozpoczęciem obliczeń?

Zanim przystąpimy do właściwych obliczeń i trasowania, musimy zebrać kilka kluczowych informacji oraz przygotować odpowiednie narzędzia. Bez tych danych i sprzętu, precyzyjne wykonanie zaciosu będzie praktycznie niemożliwe.

Podstawowe dane, które musimy znać, to przede wszystkim kąt nachylenia dachu. Jest to fundamentalna wartość, która posłuży nam do wyznaczenia wszystkich kątów cięcia. Ponadto, niezbędne są dokładne wymiary belek: wysokość i szerokość krokwi, którą będziemy obrabiać, oraz szerokość murłaty, na której krokiew ma spocząć. Pamiętajmy, że nawet niewielkie różnice w wymiarach mogą wpłynąć na precyzję połączenia.

Jeśli chodzi o narzędzia, oto co powinno znaleźć się w Twoim arsenale:

• Kątownik ciesielski: To absolutny "must have". Nie jest to zwykły kątownik. Specjalistyczny kątownik ciesielski, często zwany również jaskółką ciesielską, posiada szereg podziałek i skal, które umożliwiają szybkie i precyzyjne wyznaczanie kątów cięcia dla różnych nachyleń dachu, bez konieczności skomplikowanych obliczeń trygonometrycznych. To narzędzie znacząco ułatwia trasowanie.
• Miara zwijana lub taśma miernicza: Do precyzyjnego odmierzania długości i głębokości.
• Ołówek ciesielski: Grubszy i bardziej wytrzymały niż zwykły ołówek, pozostawia wyraźne linie na drewnie.
• Piła: Najlepiej piła tarczowa lub ręczna o odpowiednio dużym zębie, zdolna do precyzyjnego cięcia drewna.

Zawsze podkreślam, że bezpieczeństwo pracy jest priorytetem. Przed rozpoczęciem cięcia upewnij się, że stanowisko pracy jest stabilne, dobrze oświetlone, a drewno odpowiednio zabezpieczone przed przesunięciem. Odpowiednie przygotowanie to gwarancja komfortu, precyzji i uniknięcia niepotrzebnych wypadków.

Obliczanie zaciosu krok po kroku: Przewodnik od teorii do praktyki

Przejdźmy teraz do sedna, czyli do praktycznego wyznaczania i przenoszenia wymiarów zaciosu na krokiew. To proces, który wymaga skupienia i dokładności, ale z odpowiednimi narzędziami i wiedzą jest w zasięgu każdego.

1. Krok 1: Wyznaczanie kątów cięcia na podstawie nachylenia dachu

   Podstawą wszystkich obliczeń jest kąt nachylenia dachu. Jeśli znasz ten kąt, możesz wykorzystać podstawowe funkcje trygonometryczne, takie jak tangens, aby obliczyć stosunek wysokości do długości, co pozwoli na wyznaczenie kątów cięcia. Jednak w praktyce ciesielskiej znacznie częściej i wygodniej korzysta się ze specjalistycznego kątownika ciesielskiego. To narzędzie pozwala na bezpośrednie odczytanie kątów cięcia dla zaciosu, opierając się na podziałkach odpowiadających różnym nachyleniom dachu. Wystarczy ustawić kątownik na odpowiednią wartość, a on sam wskaże linie do trasowania.

2. Krok 2: Magia kątownika ciesielskiego – jak przenieść wymiary na krokiew bez skomplikowanych wzorów?

   Kątownik ciesielski to prawdziwy skarb w rękach cieśli. Po ustawieniu go na żądany kąt nachylenia dachu, jego ramiona automatycznie wyznaczają linie, które należy przenieść na krokiew. Jedno ramię kątownika opiera się o krawędź krokwi, a drugie wskazuje linię cięcia. To pozwala na szybkie i precyzyjne trasowanie zarówno linii cięcia poziomego (spoczywającego na murłacie), jak i pionowego (opierającego się o boczną ścianę murłaty). W mojej praktyce to narzędzie znacząco przyspiesza pracę i minimalizuje ryzyko błędów.

3. Krok 3: Ustalanie bezpiecznej głębokości zaciosu – złota zasada 1/3 wysokości krokwi

   Głębokość zaciosu to parametr o krytycznym znaczeniu. Zbyt głębokie nacięcie, jak już wspomniałem, może nieodwracalnie osłabić krokiew. Dlatego też obowiązuje tu złota zasada, której należy bezwzględnie przestrzegać: głębokość zaciosu nie powinna przekraczać 1/4 do 1/3 wysokości krokwi. Oznacza to, że jeśli krokiew ma wysokość 20 cm, zacios nie powinien być głębszy niż około 5-6,5 cm. Jak podkreślają eksperci z NaszDekarz.pl, zbyt głębokie nacięcie może drastycznie obniżyć nośność krokwi, co jest niedopuszczalne. Pamiętajmy, że to właśnie w miejscu zaciosu koncentrują się największe naprężenia zginające.

   "Najważniejszą zasadą jest, aby głębokość zaciosu nie przekraczała 1/4 do 1/3 wysokości krokwi. Zbyt głębokie nacięcie krytycznie osłabia belkę w miejscu, gdzie działają duże siły zginające, co może prowadzić do uszkodzenia konstrukcji."

4. Przeczytaj również: Zrozum zbrojenie balkonu rysunki – klucz do bezpiecznej konstrukcji

   Krok 4: Trasowanie, czyli precyzyjne rysowanie linii cięć na drewnie

   Kiedy mamy już wyznaczone kąty i ustaloną głębokość, czas na przeniesienie tych wymiarów na drewno. Używając kątownika ciesielskiego i ołówka, dokładnie zaznaczamy linie cięcia. Najpierw wyznaczamy linię cięcia poziomego, która będzie spoczywać na górnej płaszczyźnie murłaty. Następnie, od tej linii, odmierzamy ustaloną głębokość zaciosu i wyznaczamy linię cięcia pionowego, która będzie opierać się o boczną ścianę murłaty. Niezwykle ważne jest, aby linie były wyraźne i proste. To od nich zależy precyzja finalnego cięcia i idealne dopasowanie krokwi do murłaty.

Zacios siodłowy to nie wszystko: Jakie inne rodzaje nacięć warto znać?

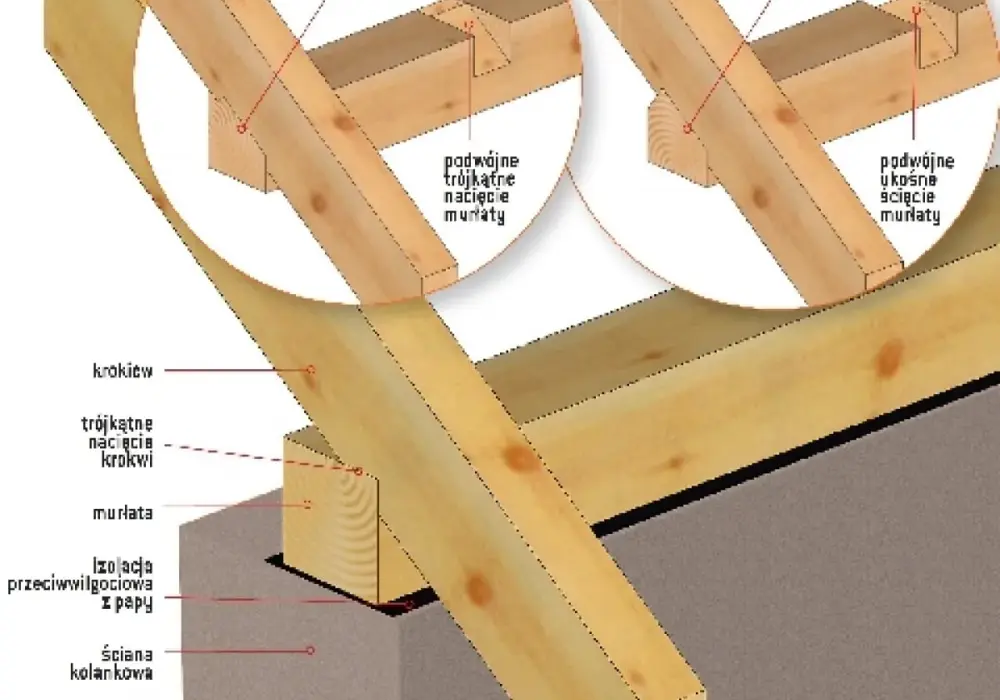

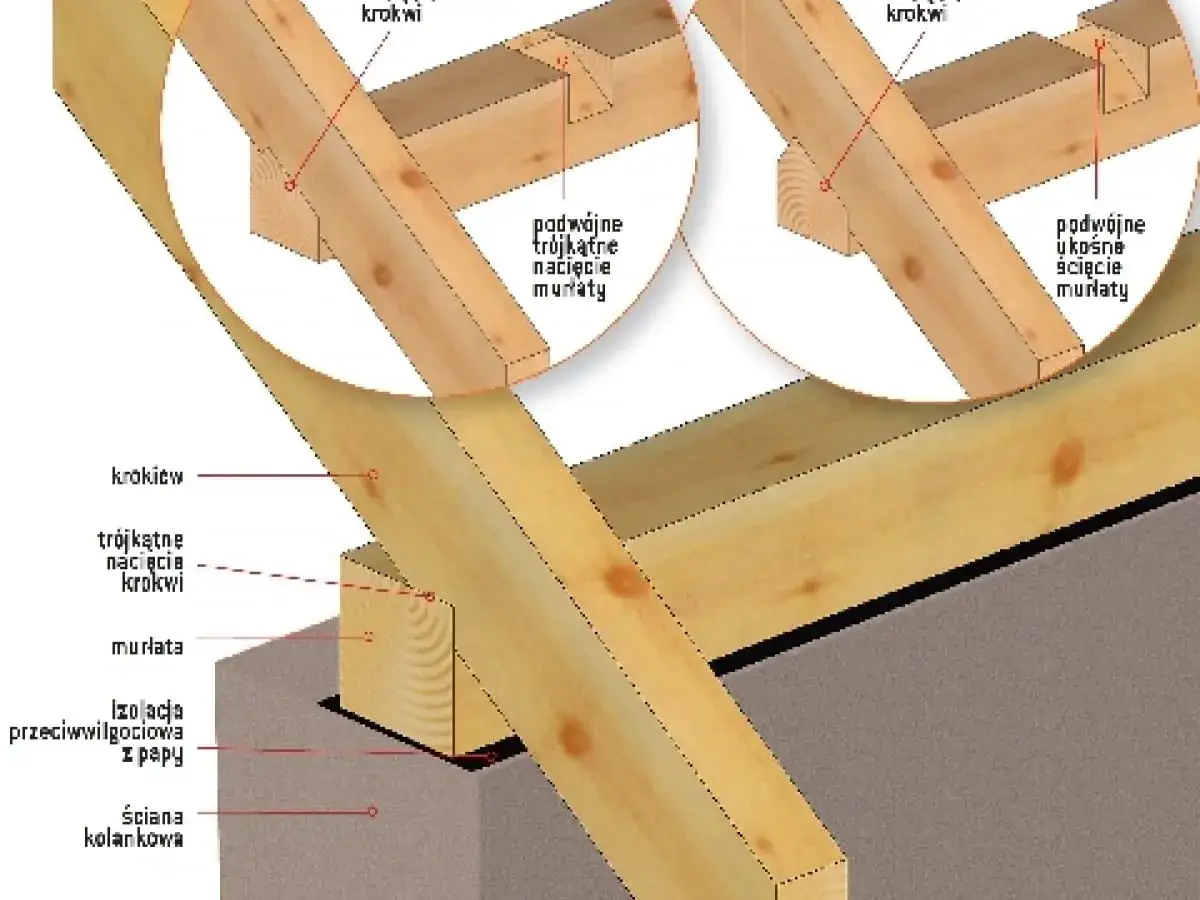

Kiedy mówimy o zaciosie na murłacie, najczęściej mamy na myśli tak zwany zacios siodłowy. Jest to najpowszechniejszy typ, składający się z dwóch prostopadłych płaszczyzn cięcia – jednej poziomej, która opiera się na górnej powierzchni murłaty, i jednej pionowej, która przylega do jej bocznej ściany. Ten rodzaj zaciosu zapewnia solidne i stabilne połączenie, doskonale sprawdzające się w większości konstrukcji dachowych.

Jednak ciesielstwo to sztuka pełna niuansów, a zacios siodłowy to zaledwie początek. Warto znać także inne ważne rodzaje nacięć. Na przykład, zacios na oparciu w kalenicy. Jest to nacięcie wykonywane u szczytu dachu, gdzie dwie krokwie spotykają się i są łączone ze sobą, często za pomocą jętki lub płatwi kalenicowej. Ten zacios musi być precyzyjnie dopasowany do kąta spotkania się krokwi, aby zapewnić idealne połączenie w najwyższym punkcie dachu.

Idąc dalej, w bardziej złożonych konstrukcjach dachowych, takich jak dachy kopertowe czy wielospadowe, spotykamy się z jeszcze bardziej zaawansowanymi zaciosami. Mowa tu o nacięciach w krokwiach narożnych i koszowych. Te elementy charakteryzują się znacznie bardziej złożoną, trójpłaszczyznową geometrią. Ich obliczenie i wykonanie wymaga nie tylko doskonałej znajomości geometrii, ale także doświadczenia. NaszDekarz.pl zwraca uwagę, że choć zacios siodłowy jest najpopularniejszy, w zależności od konstrukcji dachu stosuje się także inne, bardziej złożone połączenia ciesielskie, które wymagają specjalistycznej wiedzy. W tych przypadkach często stosuje się szablony lub zaawansowane narzędzia do trasowania, aby osiągnąć wymaganą precyzję.

Najczęstsze błędy przy obliczaniu zaciosów i jak ich unikać

Nawet najbardziej doświadczonym cieślom zdarzają się pomyłki, jednak w przypadku zaciosów na krokwiach, nawet drobne błędy mogą mieć poważne konsekwencje dla całej konstrukcji dachu. Warto zatem poznać najczęstsze pułapki i wiedzieć, jak ich unikać.

Czy technologia może pomóc? Nowoczesne alternatywy dla ręcznych obliczeń

W dzisiejszych czasach technologia wkracza w każdą dziedzinę, a ciesielstwo nie jest wyjątkiem. Nowoczesne narzędzia cyfrowe mogą znacząco ułatwić i przyspieszyć proces obliczania zaciosów, minimalizując jednocześnie ryzyko błędów. Mówię tu przede wszystkim o kalkulatorach ciesielskich online i aplikacjach mobilnych.

Ich zalety są nie do przecenienia: wystarczy wprowadzić podstawowe dane, takie jak kąt nachylenia dachu, szerokość murłaty czy wysokość krokwi, a program automatycznie wygeneruje wszystkie niezbędne wymiary i kąty cięcia. To nie tylko oszczędność czasu, ale przede wszystkim gwarancja precyzji i minimalizacja ryzyka ludzkiego błędu. Uważam, że są to doskonałe narzędzia dla każdego, kto ceni sobie szybkość i dokładność, zarówno dla początkujących, jak i doświadczonych cieśli, chcących zweryfikować swoje obliczenia.

Inną alternatywą, choć nie zawsze zastępującą tradycyjne zaciosy, są gotowe łączniki ciesielskie. Są to metalowe elementy (np. kątowniki, wieszaki, złącza), które służą do mechanicznego połączenia krokwi z murłatą. Ich zastosowanie jest szczególnie praktyczne w sytuacjach, gdy nie chcemy osłabiać krokwi nacięciem lub gdy wymagana jest wyjątkowo szybka i prosta instalacja. Mają jednak swoje ograniczenia – mogą być mniej estetyczne, a ich wytrzymałość zależy od jakości łącznika i prawidłowego montażu. Z mojego doświadczenia wynika, że tradycyjny zacios, wykonany z precyzją, nadal pozostaje najbardziej solidnym i naturalnym sposobem połączenia elementów drewnianych, choć nowoczesne rozwiązania stanowią cenne uzupełnienie w wielu sytuacjach.
