Strop drewniany - oparcie na murze - Bezpieczeństwo i trwałość

Prawidłowe oparcie stropu drewnianego na murze to jeden z kluczowych elementów konstrukcyjnych każdego budynku, decydujący o jego bezpieczeństwie i trwałości. Ten artykuł to kompleksowy przewodnik, który krok po kroku wyjaśnia techniczne aspekty wykonania tego połączenia, wskazując na najlepsze praktyki i najczęściej popełniane błędy, aby zapewnić solidność i długowieczność Twojej konstrukcji.

Dlaczego prawidłowe oparcie stropu drewnianego na murze jest fundamentem bezpieczeństwa?

Połączenie stropu drewnianego z murem to rozwiązanie, które od wieków znajduje zastosowanie w budownictwie. Choć wydaje się proste, jego prawidłowe wykonanie jest absolutnie kluczowe dla bezpieczeństwa i trwałości całego budynku. Strop drewniany, jako element poziomy, odpowiada za przenoszenie wszystkich obciążeń pionowych – od własnego ciężaru, przez wyposażenie, aż po ludzi – na ściany nośne. Precyzja w tym zakresie gwarantuje stabilność konstrukcji przez dziesięciolecia.

Kluczowe aspekty, na które należy zwrócić uwagę, to przede wszystkim skuteczne przenoszenie obciążeń, ochrona drewna przed wilgocią, która jest największym wrogiem tego materiału, oraz unikanie mostków termicznych. Te ostatnie, choć często niedoceniane, mogą prowadzić do znacznych strat ciepła i problemów z zawilgoceniem wewnątrz przegrody. Zaniedbanie któregokolwiek z tych elementów może mieć poważne konsekwencje, wpływając na komfort użytkowania, a nawet na bezpieczeństwo mieszkańców.

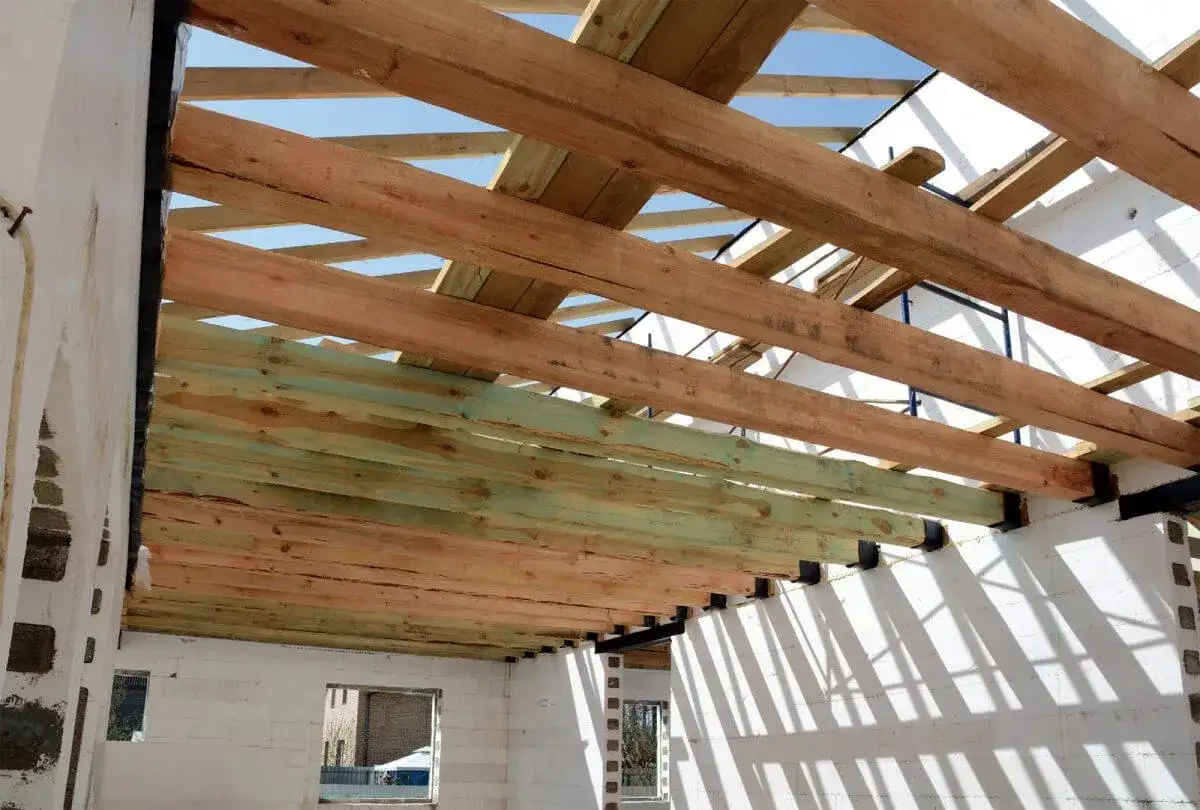

Konsekwencje błędów montażowych: od wilgoci i grzyba po utratę nośności

Niestety, nawet drobne błędy wykonawcze przy opieraniu stropu drewnianego na murze mogą prowadzić do szeregu negatywnych skutków. Jednym z najpoważniejszych jest butwienie drewna, spowodowane nadmierną wilgocią i brakiem wentylacji. Proces ten osłabia strukturę belki, prowadząc do utraty jej nośności, co w skrajnych przypadkach może skutkować katastrofą budowlaną. Co więcej, wilgoć sprzyja rozwojowi grzybów i pleśni, które nie tylko niszczą drewno, ale także negatywnie wpływają na zdrowie mieszkańców.

Inne problemy to pękanie ścian w miejscach oparcia belek, spowodowane nierównomiernym rozłożeniem obciążeń lub niewłaściwym przygotowaniem gniazd. Mogą pojawić się również odkształcenia belek, zwłaszcza gdy użyto drewna o zbyt wysokiej wilgotności. Pamiętajmy, że stosowanie mokrego drewna jest jedną z głównych przyczyn tych wszystkich problemów, ponieważ materiał ten kurczy się i pęka podczas wysychania, co destabilizuje całą konstrukcję.

Przenoszenie obciążeń – jak strop współpracuje ze ścianą?

Strop drewniany działa jak tarcza, która zbiera wszystkie obciążenia pionowe i przekazuje je na ściany nośne. Belki stropowe, ułożone równolegle, rozkładają te obciążenia na większą powierzchnię muru. Kluczowe jest, aby to rozłożenie było równomierne i efektywne. Prawidłowe oparcie zapewnia, że siły są przekazywane w sposób kontrolowany, bez punktowych koncentracji naprężeń, które mogłyby doprowadzić do uszkodzenia muru. Stabilność całej konstrukcji zależy od tego, jak efektywnie strop "współpracuje" ze ścianami, tworząc spójny i bezpieczny układ konstrukcyjny. Właściwe opieranie belek to nic innego jak zapewnienie, że każdy element pracuje zgodnie z przeznaczeniem, bezpiecznie przekazując obciążenia aż do fundamentów.

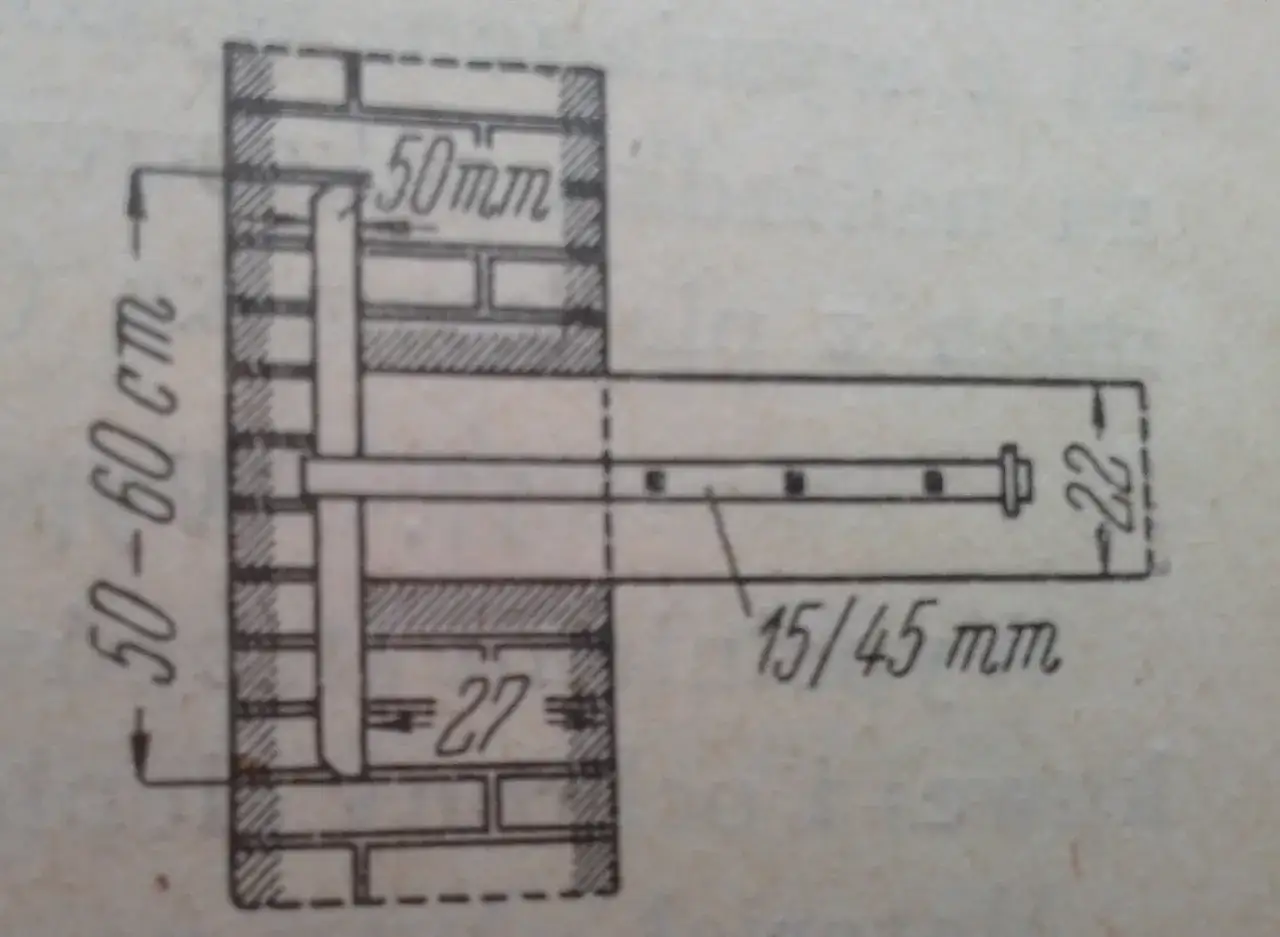

Trzy kluczowe metody mocowania belek do muru – którą wybrać?

W praktyce budowlanej wykształciły się trzy główne metody opierania belek stropowych na murze. Każda z nich ma swoje zalety i wady, a wybór konkretnego rozwiązania zależy od wielu czynników, takich jak rodzaj konstrukcji, materiały użyte do budowy ścian, a także wymagania dotyczące izolacyjności termicznej i akustycznej. Poznajmy je bliżej, aby świadomie podjąć decyzję.

Metoda tradycyjna: oparcie belki w gnieździe ściennym krok po kroku

Tradycyjna metoda polega na osadzeniu końców belek w specjalnie przygotowanych gniazdach, czyli otworach wykutych lub wymurowanych w ścianie nośnej. Jest to rozwiązanie sprawdzone i powszechnie stosowane. Kluczowe jest zapewnienie minimalnej długości oparcia, która powinna być co najmniej równa wysokości belki, aby zapewnić odpowiednią stabilność i przeniesienie obciążeń. Niezbędna jest również izolacja przeciwwilgociowa, najczęściej z papy lub specjalistycznej folii, umieszczona pomiędzy drewnem a murem, aby zapobiec kapilarnemu podciąganiu wilgoci. Co niezwykle ważne, gniazdo powinno być nieco większe od przekroju belki – o kilka centymetrów z każdej strony – aby umożliwić swobodną wentylację wokół drewna. To zapobiega gromadzeniu się wilgoci i butwieniu belki, co jest częstym problemem przy zbyt szczelnym osadzeniu.

Metoda uniwersalna: mocowanie na wieńcu żelbetowym – kiedy jest konieczne?

Oparcie belek bezpośrednio na wieńcu żelbetowym to uniwersalna i bardzo solidna metoda, często stosowana w nowoczesnym budownictwie. Wieniec, czyli pozioma belka żelbetowa biegnąca po obwodzie ścian, pełni funkcję wyrównującą poziom i równomiernie rozkłada obciążenia z belek stropowych na całą długość ściany. Jest to szczególnie ważne w przypadku ścian wykonanych z materiałów o mniejszej wytrzymałości punktowej, takich jak beton komórkowy. Podobnie jak w przypadku gniazd, konieczne jest oddzielenie drewna od betonu wieńca warstwą izolacji przeciwwilgociowej, aby zapobiec przenikaniu wilgoci. Warto wspomnieć o wieńcu opuszczonym w kształtkach U, który jest stosowany w ścianach jednowarstwowych, np. z betonu komórkowego, w celu zminimalizowania mostków termicznych i zapewnienia ciągłości izolacji.

Metoda nowoczesna: zastosowanie łączników stalowych (wieszaków belek)

Coraz większą popularność zyskuje nowoczesne rozwiązanie z wykorzystaniem łączników stalowych, takich jak kątowniki, wieszaki belek czy specjalne okucia. Ta metoda polega na montażu czołowym belek do muru lub wieńca, eliminując potrzebę tworzenia gniazd. Główną zaletą jest ograniczenie ryzyka powstawania mostków termicznych, ponieważ nie ma przerw w izolacji ściany. Dodatkowo, montaż jest zazwyczaj szybszy i mniej inwazyjny dla konstrukcji ściany. Łączniki stalowe zapewniają pewne i trwałe połączenie, a ich odpowiedni dobór i montaż gwarantują bezpieczeństwo konstrukcji. Jest to szczególnie polecane w miejscach, gdzie zależy nam na maksymalnej efektywności energetycznej i szybkości realizacji.

Szczegół konstrukcyjny: Jak prawidłowo wykonać oparcie w gnieździe?

Skupmy się teraz na szczegółach wykonawczych dla metody oparcia w gnieździe, ponieważ to właśnie tutaj najczęściej popełniane są błędy, które mogą mieć długotrwałe konsekwencje dla całej konstrukcji. Prawidłowe wykonanie tego detalu to gwarancja trwałości i bezpieczeństwa.

Minimalna głębokość oparcia belki – co mówią przepisy budowlane?

Kluczowym parametrem jest minimalna głębokość oparcia belki w murze. Według ekspertów budowlanych, długość oparcia belki na murze powinna być co najmniej równa jej wysokości. Oznacza to, że jeśli belka ma wysokość 20 cm, to jej koniec powinien być osadzony w murze na głębokość minimum 20 cm. Dlaczego to takie ważne? Zbyt płytkie oparcie nie zapewni odpowiedniego przeniesienia obciążeń, co może prowadzić do niestabilności konstrukcji, a nawet do uszkodzenia muru w punkcie podparcia. Prawidłowa głębokość gwarantuje, że siły rozłożą się na większej powierzchni, zapobiegając koncentracji naprężeń i zapewniając stabilność.

Izolacja przeciwwilgociowa: dlaczego papa to absolutna konieczność?

Bezpośredni kontakt drewna z zaprawą murarską lub betonem jest niedopuszczalny. Materiały murowe są higroskopijne, co oznacza, że chłoną wilgoć z otoczenia, a następnie przekazują ją do drewna. To prosty przepis na butwienie. Dlatego też, pomiędzy końcówką belki a murem, należy bezwzględnie zastosować przekładki z papy bitumicznej lub specjalistycznych folii izolacyjnych. Te materiały tworzą barierę, która skutecznie chroni drewno przed wilgocią. Kategorycznie należy unikać błędu szczelnego owinięcia całej końcówki belki folią. Choć intencja może być dobra (ochrona przed wilgocią), w praktyce uniemożliwia to odparowanie ewentualnej wilgoci z drewna, tworząc idealne warunki do rozwoju grzybów i pleśni w zamkniętej przestrzeni. Izolacja ma chronić przed wilgocią z muru, nie zamykać wilgoci w drewnie.

Wentylacja to podstawa: jak zapewnić cyrkulację powietrza wokół belki?

Aby drewno w gnieździe mogło "oddychać" i skutecznie oddawać wilgoć, niezbędna jest odpowiednia wentylacja. Gniazdo powinno być większe od przekroju belki o kilka centymetrów z każdej strony (zazwyczaj 2-3 cm). Ta przestrzeń umożliwia swobodną cyrkulację powietrza wokół belki, co jest kluczowe dla odprowadzenia ewentualnej wilgoci i utrzymania drewna w dobrej kondycji. Brak wentylacji prowadzi do uwięzienia wilgoci, co przyspiesza procesy degradacji biologicznej drewna, takie jak butwienie i rozwój grzybów. Pamiętajmy, że drewno to materiał naturalny, który potrzebuje dostępu do powietrza, aby zachować swoje właściwości przez długie lata.

Odkryte czoło belki – sekret długowieczności drewna w murze

Jednym z najczęściej ignorowanych, a jednocześnie kluczowych elementów prawidłowego oparcia w gnieździe, jest pozostawienie odsłoniętego czoła belki. Oznacza to, że zewnętrzna powierzchnia belki, ta widoczna od strony elewacji (lub wewnątrz budynku, jeśli gniazdo nie jest całkowicie zakryte), nie powinna być szczelnie zamurowana ani otynkowana. Dlaczego to takie ważne? Odsłonięte czoło belki umożliwia swobodne "oddychanie" drewna, czyli wymianę wilgoci z otoczeniem. Pozwala to na odparowanie wilgoci, która mogła dostać się do drewna (np. z powietrza) i zapobiega jej gromadzeniu się wewnątrz muru. To prosty, ale niezwykle skuteczny sposób na ochronę belki przed butwieniem i zapewnienie jej długowieczności. Warto pamiętać o tym detalu na etapie projektowania i wykonawstwa.

Oparcie na wieńcu żelbetowym – instrukcja wykonania i typowe błędy

Metoda opierania stropu drewnianego na wieńcu żelbetowym jest coraz popularniejsza, zwłaszcza w budownictwie energooszczędnym i tam, gdzie zależy nam na równomiernym rozłożeniu obciążeń. Jej prawidłowe wykonanie wymaga jednak znajomości kilku kluczowych zasad i świadomości potencjalnych błędów.

Jak przygotować wieniec pod belki drewniane? (np. wieniec opuszczony w kształtkach U)

Wieniec żelbetowy, będący integralną częścią konstrukcji ściany, musi być odpowiednio przygotowany, aby stanowić stabilne i trwałe oparcie dla belek drewnianych. Jego powierzchnia powinna być idealnie wypoziomowana i gładka. W przypadku ścian z betonu komórkowego, który ma niższą wytrzymałość na ściskanie punktowe, często stosuje się tzw. wieniec opuszczony w kształtkach U. Polega to na tym, że wieniec jest częściowo zagłębiony w murze, a jego górna powierzchnia jest niżej niż górna krawędź ściany. Kształtki U, wykonane z tego samego materiału co ściana (np. beton komórkowy), stanowią szalunek tracony dla betonu wieńca i jednocześnie zapewniają ciągłość izolacji termicznej, minimalizując mostki cieplne. Takie rozwiązanie pozwala na równomierne rozłożenie obciążeń i efektywne połączenie ściany z wieńcem, a następnie z belkami.

Kotwienie murłaty lub belek do wieńca – jakie łączniki zastosować?

Aby zapewnić stabilne połączenie elementów drewnianych z wieńcem żelbetowym, niezbędne jest ich odpowiednie zakotwienie. Najczęściej stosuje się śruby kotwiące, które są zatapiane w betonie wieńca podczas jego betonowania. Alternatywnie, można użyć prętów gwintowanych, które są wklejane w wywiercone otwory w stwardniałym betonie za pomocą specjalnych żywic (kotwy chemiczne). Ważne jest, aby łączniki były odpowiednio dobrane pod względem średnicy i długości, a także rozmieszczone zgodnie z projektem konstrukcyjnym. Zapewniają one nie tylko przeniesienie obciążeń pionowych, ale także zabezpieczają konstrukcję przed siłami poziomymi, np. wiatrem. Prawidłowe kotwienie jest fundamentem bezpieczeństwa, zapobiegając przesuwaniu się lub podnoszeniu elementów drewnianych.

Izolacja połączenia drewna z betonem – jak uniknąć degradacji biologicznej?

Podobnie jak w przypadku oparcia w gnieździe, absolutna konieczność to zastosowanie izolacji przeciwwilgociowej pomiędzy drewnem a betonem wieńca. Beton, będąc materiałem higroskopijnym, łatwo chłonie wilgoć z otoczenia i może ją przekazywać bezpośrednio do drewna. Bezpośredni kontakt drewna z betonem prowadzi do degradacji biologicznej, czyli rozwoju grzybów i pleśni, które niszczą strukturę drewna. Najczęściej stosuje się warstwę papy bitumicznej lub specjalistycznej folii paroizolacyjnej, która tworzy barierę uniemożliwiającą przenikanie wilgoci. Ta prosta, ale niezwykle ważna warstwa ochronna jest kluczowa dla długowieczności stropu i zapobiegania kosztownym naprawom w przyszłości.

Najczęstsze błędy przy łączeniu drewna z murem i jak ich uniknąć

Choć zasady prawidłowego opierania stropu drewnianego na murze wydają się jasne, w praktyce budowlanej wciąż popełniane są te same błędy. Ich konsekwencje mogą być poważne, dlatego warto je poznać i świadomie unikać. Przedstawiam listę najczęstszych pomyłek i sposoby ich eliminacji.

Błąd nr 1: Zastosowanie mokrego, niesortowanego drewna

Użycie drewna o wilgotności powyżej 18% to jeden z najpoważniejszych błędów. Mokre drewno podczas wysychania kurczy się, pęka i odkształca, co prowadzi do powstawania szczelin, luzów w konstrukcji, a w konsekwencji do osłabienia nośności stropu. Ponadto, wysoka wilgotność sprzyja rozwojowi grzybów i pleśni. Aby tego uniknąć, zawsze należy stosować drewno wysuszone komorowo, najlepiej sortowane wytrzymałościowo (np. klasy C24 dla drewna litego). Jest to gwarancja stabilności wymiarowej i odpowiednich parametrów wytrzymałościowych.

Błąd nr 2: Brak lub niewłaściwa izolacja przeciwwilgociowa (np. szczelne owinięcie belki folią)

Brak izolacji pomiędzy drewnem a murem lub betonem to prosta droga do butwienia drewna, ponieważ wilgoć z materiałów murowych będzie swobodnie przenikać do belek. Równie szkodliwe jest szczelne owinięcie całej końcówki belki folią. Taka "izolacja" działa jak pułapka, uniemożliwiając odparowanie wilgoci z drewna i tworząc idealne warunki dla rozwoju mikroorganizmów. Zamiast tego, należy zastosować przekładki z papy lub folii izolacyjnej, pamiętając, aby czoło belki pozostało odsłonięte, umożliwiając wentylację i "oddychanie" drewna.

Błąd nr 3: Ignorowanie mostków termicznych w miejscu oparcia

Gniazda w murze, zwłaszcza w ścianach jednowarstwowych, stanowią miejsca, gdzie ciągłość izolacji termicznej jest przerywana. Tworzą się tam mostki termiczne, przez które ucieka ciepło z budynku, a co gorsza, może dochodzić do kondensacji wilgoci. Konsekwencje to wyższe rachunki za ogrzewanie i ryzyko zawilgocenia konstrukcji. Aby tego uniknąć, należy zadbać o prawidłową izolację gniazd od zewnątrz, np. poprzez wypełnienie przestrzeni wokół belki materiałem termoizolacyjnym. Alternatywnie, zastosowanie łączników stalowych minimalizuje ten problem, ponieważ nie wymagają one tak głębokich ingerencji w ciągłość ściany.

Błąd nr 4: Zbyt mała głębokość oparcia belki na murze

Zbyt płytkie oparcie belki na murze, czyli krótsze niż jej wysokość, jest poważnym błędem konstrukcyjnym. Prowadzi do niestabilności konstrukcji, ponieważ obciążenia nie są równomiernie rozłożone na murze. W efekcie może dojść do pękania muru pod obciążeniem, a w skrajnych przypadkach nawet do utraty nośności stropu i katastrofy budowlanej. Zawsze należy przestrzegać minimalnych wymogów dotyczących głębokości oparcia, aby zapewnić odpowiednie przeniesienie sił i bezpieczeństwo całej konstrukcji.

Oparcie stropu a rodzaj ściany – co musisz wiedzieć?

Materiał, z którego wykonana jest ściana, ma istotny wpływ na technikę montażu stropu drewnianego. Każdy materiał ma swoje specyficzne właściwości, które należy uwzględnić, aby zapewnić trwałość i bezpieczeństwo połączenia.

Ściana z betonu komórkowego – na co zwrócić szczególną uwagę?

Beton komórkowy to materiał o doskonałych właściwościach termoizolacyjnych, ale jednocześnie charakteryzuje się mniejszą wytrzymałością punktową w porównaniu do ceramiki czy silikatów. Z tego powodu, przy opieraniu belek stropowych na ścianach z betonu komórkowego, często konieczne jest wykonanie wieńca opuszczonego w kształtkach U. Takie rozwiązanie pozwala na równomierne rozłożenie obciążeń z belek na większą powierzchnię ściany, zapobiegając koncentracji naprężeń i uszkodzeniom. Dodatkowo, kształtki U zapewniają ciągłość izolacji termicznej, minimalizując ryzyko powstawania mostków termicznych, co jest kluczowe dla efektywności energetycznej budynku.

Ściana z pustaków ceramicznych – jak uniknąć kruszenia materiału?

Pustaki ceramiczne, choć wytrzymałe, mogą być podatne na kruszenie podczas wykrawania gniazd pod belki. Aby tego uniknąć, należy używać odpowiednich narzędzi i technik, które minimalizują wibracje i uderzenia. Zamiast kucia, często lepszym rozwiązaniem jest wycinanie gniazd. Ważne jest również, aby gniazda były odpowiednio większe od belek, ale nie na tyle, by osłabić strukturę ściany. W przypadku pustaków ceramicznych o cienkich ściankach, warto rozważyć wzmocnienie gniazd zaprawą cementową lub zastosowanie specjalnych kształtek, które zapewnią odpowiednie podparcie i zapobiegną uszkodzeniom materiału.

Ściany jednowarstwowe vs. dwuwarstwowe – różnice w technice montażu

Różnica między ścianami jednowarstwowymi a dwuwarstwowymi jest kluczowa w kontekście mostków termicznych. W ścianach jednowarstwowych (bez dodatkowej warstwy izolacji zewnętrznej) każda przerwa w ciągłości materiału, np. gniazdo pod belkę, staje się potencjalnym mostkiem termicznym. Wymaga to szczególnej uwagi na etapie projektowania i wykonawstwa, aby zapewnić dokładną izolację gniazd od zewnątrz, np. poprzez wypełnienie ich materiałem termoizolacyjnym. W ścianach dwuwarstwowych, gdzie izolacja termiczna znajduje się na zewnątrz konstrukcji nośnej, problem mostków termicznych w miejscu oparcia belek jest znacznie mniejszy, ponieważ warstwa izolacji otula całą konstrukcję, w tym miejsca oparcia. To sprawia, że montaż jest prostszy i mniej ryzykowny pod kątem strat ciepła.

Praktyczne porady i rekomendacje wykonawcze

Podsumowując naszą wiedzę, zebrałem kilka praktycznych porad i rekomendacji, które pomogą w prawidłowym wykonaniu oparcia stropu drewnianego. Pamiętajmy, że dbałość o detale przekłada się na długowieczność i bezpieczeństwo całej konstrukcji.

Jakie drewno wybrać na belki stropowe? C24, KVH czy BSH?

Wybór odpowiedniego drewna na belki stropowe jest fundamentalny. Najczęściej stosuje się drewno lite, takie jak sosna lub świerk, klasy C24. Oznaczenie C24 wskazuje na klasę wytrzymałości drewna, co gwarantuje jego odpowiednie parametry nośne. Alternatywą, zyskującą na popularności, jest drewno klejone: KVH (Konstruktionsvollholz) lub BSH (Brettschichtholz). Drewno KVH to lite drewno konstrukcyjne łączone na mikrowczepy, charakteryzujące się wysoką stabilnością wymiarową i brakiem wad. BSH to drewno klejone warstwowo, jeszcze bardziej stabilne i wytrzymałe, idealne do dużych rozpiętości. Jak podają źródła branżowe, drewno klejone jest droższe, ale oferuje wyższą jakość, mniejszą tendencję do pękania i skręcania, co przekłada się na trwałość i estetykę stropu. Wybór zależy od wymagań projektowych i budżetu.

Ochrona drewna przed montażem – impregnacja i składowanie na budowie

Zanim drewno trafi na budowę i zostanie zamontowane, należy zadbać o jego odpowiednią ochronę. Jeśli projekt wymaga impregnacji (np. przeciwgrzybiczej, przeciwpożarowej), należy ją wykonać zgodnie z zaleceniami producenta. Równie ważne jest prawidłowe składowanie drewna na budowie. Powinno być ono zabezpieczone przed bezpośrednim działaniem deszczu i słońca, najlepiej pod zadaszeniem, na przekładkach, które zapewniają cyrkulację powietrza od spodu. Nigdy nie należy składować drewna bezpośrednio na ziemi. Takie działania zapobiegają zawilgoceniu, odkształceniom i uszkodzeniom drewna jeszcze przed montażem, co ma kluczowe znaczenie dla jego późniejszej trwałości.

Przeczytaj również: Zrozum zbrojenie balkonu rysunki – klucz do bezpiecznej konstrukcji

Jak wypoziomować belki stropowe na murze?

Idealne wypoziomowanie belek stropowych jest niezbędne dla uzyskania równej płaszczyzny podłogi na piętrze. Do tego celu używa się precyzyjnych narzędzi, takich jak poziomica laserowa, która pozwala na wyznaczenie idealnego poziomu na całej długości muru. Belki układa się na wcześniej przygotowanych podkładkach dystansowych lub klinach, które umożliwiają precyzyjną regulację wysokości. Po wypoziomowaniu, przestrzeń pod belkami (jeśli nie jest to wieniec) wypełnia się odpowiednią zaprawą, która trwale utrwali ich położenie. Dbałość o ten etap gwarantuje nie tylko estetykę, ale także prawidłowe rozłożenie obciążeń i stabilność całej konstrukcji stropu.
