Dach płatwiowo-krokwiowy to zaawansowana konstrukcja więźby dachowej, która oferuje wyjątkową stabilność i elastyczność w projektowaniu przestrzeni poddasza. Ten artykuł kompleksowo przedstawi jego budowę, kluczowe elementy, zastosowania, a także zalety i wady, pomagając zrozumieć, czy jest to idealne rozwiązanie dla Twojego projektu budowlanego.
Dach płatwiowo-krokwiowy: solidna konstrukcja dla wymagających projektów
- Dach płatwiowo-krokwiowy to więźba, w której krokwie opierają się na płatwiach, przenoszących obciążenia na słupy i mury.
- Kluczowe elementy to krokwie, płatwie (kalenicowa, pośrednie, stopowe), słupy, murłaty i miecze.
- Stosowany jest przy rozpiętościach ścian powyżej 7,5 metra oraz dla dachów o zróżnicowanym kącie nachylenia (6° do 70°).
- Główną zaletą jest możliwość uzyskania dużej, otwartej przestrzeni użytkowej na poddaszu.
- Wymaga precyzyjnych obliczeń statycznych przez konstruktora, co odróżnia go od prostszych więźb.
- Różni się od dachu płatwiowo-kleszczowego brakiem kleszczy, a od jętkowego – brakiem jętek, opierając się na systemie płatwi.
Dach płatwiowo-krokwiowy: Kiedy to rozwiązanie jest dla Ciebie idealne?
Dach płatwiowo-krokwiowy to zaawansowane rozwiązanie konstrukcyjne, które pozwala na budowę stabilnych i funkcjonalnych dachów o dużych rozpiętościach. Zrozumienie jego specyfiki jest kluczowe dla każdego inwestora, który pragnie połączyć solidność konstrukcji z elastycznością aranżacji przestrzeni poddasza.
Co to jest dach płatwiowo-krokwiowy i dlaczego warto go zrozumieć?
Dach płatwiowo-krokwiowy to rodzaj więźby dachowej, w której krokwie opierają się na płatwiach, czyli poziomych belkach. Te płatwie z kolei przenoszą obciążenia na słupy oraz mury budynku. Jest to konstrukcja bardziej złożona niż tradycyjna więźba krokwiowa, stosowana wówczas, gdy rozpiętość dachu jest zbyt duża, aby krokwie mogły samodzielnie przenosić obciążenia. Według informacji dostępnych na Wikipedii, dach płatwiowo-krokwiowy charakteryzuje się tym, że krokwie opierają się na płatwiach, co odróżnia go od prostszych konstrukcji. Zrozumienie tego systemu jest fundamentalne, aby docenić jego możliwości i unikalne cechy.

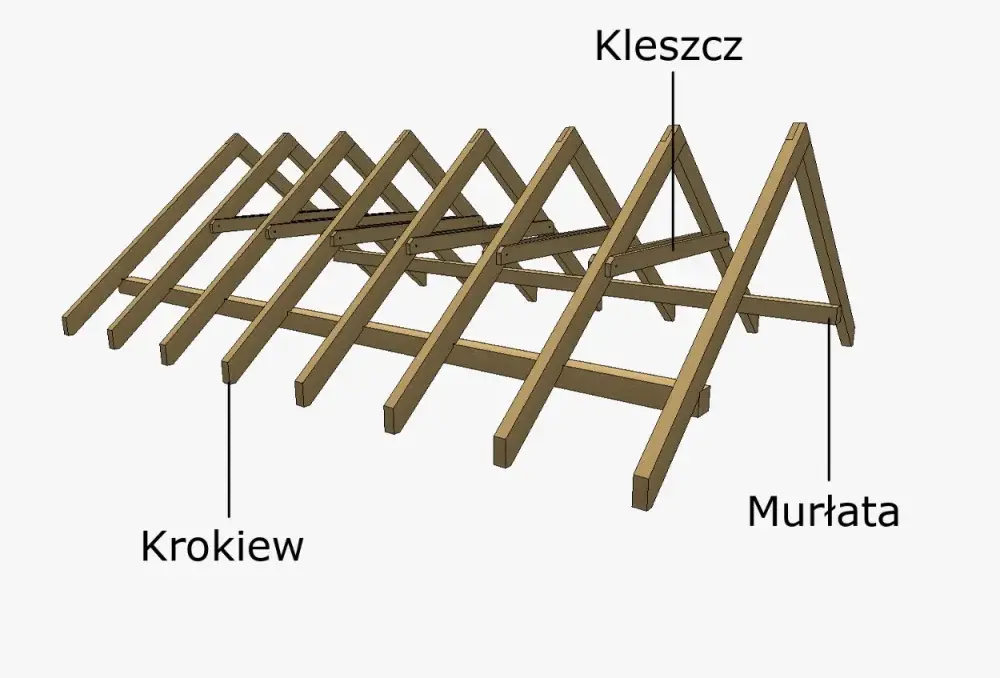

Schemat konstrukcji: Jakie elementy tworzą szkielet tego dachu?
Szkielet dachu płatwiowo-krokwiowego składa się z kilku kluczowych elementów, które współpracują ze sobą, tworząc stabilną i wytrzymałą całość. Do podstawowych komponentów należą: krokwie, płatwie (kalenicowa, pośrednie, stopowe), słupy, murłaty oraz miecze. Każdy z nich pełni określoną funkcję w przenoszeniu obciążeń i usztywnianiu konstrukcji, co omówię szczegółowo w kolejnej sekcji.
Anatomia konstrukcji płatwiowo-krokwiowej – poznaj kluczowe komponenty
Zrozumienie roli każdego elementu jest fundamentalne dla oceny stabilności i funkcjonalności dachu płatwiowo-krokwiowego. Przyjrzyjmy się bliżej poszczególnym częściom tej zaawansowanej więźby.
Rola płatwi: Dlaczego są sercem całej konstrukcji?
Płatwie to bez wątpienia serce konstrukcji płatwiowo-krokwiowej. Są to poziome belki, które stanowią główne podparcie dla krokwi. Wyróżniamy kilka rodzajów płatwi: płatew kalenicową, umieszczoną na szczycie dachu, płatwie pośrednie, rozmieszczone wzdłuż połaci, oraz płatwie stopowe, które często pełnią funkcję murłaty lub są z nią ściśle związane. Ich główną funkcją jest przenoszenie obciążeń z krokwi na słupy lub bezpośrednio na ściany budynku, co umożliwia stosowanie większych rozpiętości dachu niż w przypadku prostych więźb krokwiowych. To właśnie dzięki płatwiom możliwe jest odciążenie krokwi i zapewnienie im odpowiedniej sztywności na całej długości.
Krokwie i murłaty: Fundament każdej połaci dachowej
Krokwie to ukośne belki, które bezpośrednio tworzą połać dachu i na których spoczywa pokrycie dachowe. Przenoszą one obciążenia z pokrycia oraz śniegu i wiatru na pozostałe elementy więźby. Dolne końce krokwi opierają się na murłatach. Murłaty to belki montowane na wieńcu ścian zewnętrznych, które stanowią stabilne oparcie dla krokwi, rozkładając ich obciążenie na całą powierzchnię ściany. Współpraca tych dwóch elementów jest kluczowa dla prawidłowego funkcjonowania dachu, zapewniając solidne połączenie więźby z konstrukcją budynku.
Słupy i miecze: Gwarancja stabilności i przenoszenia obciążeń
Słupy to pionowe elementy, których zadaniem jest przenoszenie obciążeń z płatwi na strop lub ściany nośne niższych kondygnacji. Są one kluczowe dla stabilności całej konstrukcji, szczególnie w przypadku dużych rozpiętości. Aby dodatkowo usztywnić konstrukcję i zapobiec jej deformacjom, stosuje się miecze, zwane również zastrzałami. Są to ukośne elementy, które łączą słupy z płatwiami, tworząc trójkątne układy. Takie połączenie znacząco zwiększa sztywność i stabilność dachu, rozkładając siły na większą powierzchnię i minimalizując ryzyko wyboczenia.
| Element | Funkcja |
|---|---|
| Krokwie | Ukośne belki tworzące połać dachu, przenoszące obciążenia pokrycia. |
| Płatwie | Poziome belki (kalenicowa, pośrednie, stopowe) podpierające krokwie, przenoszące obciążenia na słupy. |
| Słupy | Pionowe elementy przenoszące obciążenie z płatwi na konstrukcję budynku (strop, ściany). |
| Murłaty | Belki montowane na wieńcu ścian zewnętrznych, stanowiące oparcie dla dolnych końców krokwi. |
| Miecze (zastrzały) | Ukośne elementy usztywniające, łączące słupy z płatwiami, zwiększające stability. |
Kiedy warto postawić na dach płatwiowo-krokwiowy? Najważniejsze zastosowania
Wybór odpowiedniej konstrukcji dachu to jedna z kluczowych decyzji w procesie budowy domu. Dach płatwiowo-krokwiowy jest szczególnie polecany w konkretnych warunkach i dla określonych potrzeb projektowych, oferując elastyczność i możliwości adaptacyjne, których nie znajdziemy w prostszych rozwiązaniach.
Duża rozpiętość ścian – idealne rozwiązanie dla przestronnych budynków
Jednym z głównych powodów, dla których inwestorzy decydują się na dach płatwiowo-krokwiowy, jest potrzeba przykrycia budynku o dużej rozpiętości ścian. Konstrukcja ta jest szczególnie polecana, gdy rozpiętość przekracza możliwości prostego dachu krokwiowego, czyli powyżej 7,5 metra. Dzięki systemowi płatwi i słupów, obciążenia są efektywnie rozłożone, co pozwala na bezpieczne i stabilne przekrycie nawet bardzo szerokich budynków. W bardziej rozbudowanych wariantach, na przykład z dodatkowymi kleszczami, konstrukcja może obsłużyć rozpiętości nawet do 12-16 metrów. To kluczowa zaleta dla budynków o otwartym planie, gdzie ściany wewnętrzne są ograniczone do minimum.
Dowolny kąt nachylenia: Od dachu płaskiego po stromy
Elastyczność w zakresie kąta nachylenia połaci to kolejna istotna cecha dachu płatwiowo-krokwiowego. Może być on stosowany zarówno dla dachów niemal płaskich (już od 6°), jak i bardzo stromych (do 70°). Ta szeroka gama możliwości daje architektom i inwestorom ogromną swobodę w kształtowaniu bryły budynku, pozwalając na realizację różnorodnych wizji estetycznych i funkcjonalnych, od nowoczesnych, minimalistycznych form po tradycyjne, spadziste dachy.
Poddasze użytkowe bez kompromisów: Jak zyskać otwartą przestrzeń?
Możliwość uzyskania dużej, otwartej przestrzeni na poddaszu to jedna z najbardziej cenionych zalet dachu płatwiowo-krokwiowego. Dzięki temu, że krokwie są podparte przez płatwie, a te z kolei przez słupy, poddasze jest pozbawione wielu słupów i innych elementów konstrukcyjnych, które mogłyby ograniczać jego adaptację. Taka otwarta przestrzeń znacznie ułatwia aranżację na cele mieszkalne, pracownie czy inne pomieszczenia użytkowe, dając właścicielom domu dużą swobodę w projektowaniu wnętrz bez konieczności kompromisów konstrukcyjnych.
Zalety i wady dachu płatwiowo-krokwiowego – co musisz wiedzieć przed podjęciem decyzji?
Każde rozwiązanie konstrukcyjne ma swoje mocne i słabe strony. Aby podjąć świadomą decyzję o wyborze dachu płatwiowo-krokwiowego, warto dokładnie przeanalizować zarówno jego zalety, jak i potencjalne wyzwania.
Plusy: Stabilność, uniwersalność i swoboda aranżacji poddasza
Dach płatwiowo-krokwiowy wyróżnia się szeregiem korzyści, które czynią go atrakcyjnym wyborem dla wielu inwestorów:
- Wysoka stabilność i wytrzymałość: Dzięki rozbudowanemu systemowi podparć – płatwi, słupów i mieczy – konstrukcja jest niezwykle odporna na obciążenia statyczne i dynamiczne, takie jak silny wiatr czy ciężki śnieg.
- Uniwersalność zastosowania: Jak już wspomniałem, ten typ dachu pozwala na budowę konstrukcji o zróżnicowanym kącie nachylenia i bardzo dużych rozpiętościach, co daje architektom i inwestorom szerokie pole do popisu.
- Duża swoboda aranżacji poddasza: Otwarta przestrzeń pod dachem, pozbawiona licznych elementów konstrukcyjnych, jest idealna do adaptacji na cele mieszkalne lub użytkowe, oferując elastyczność w projektowaniu wnętrz.
- Estetyka: W niektórych projektach istnieje możliwość wyeksponowania elementów konstrukcyjnych, takich jak płatwie czy słupy, które mogą stać się atrakcyjnym elementem wystroju wnętrza, nadając mu unikalny charakter.
Minusy i wyzwania: Konieczność precyzyjnych obliczeń statycznych i wyższe wymagania wykonawcze
Pomimo licznych zalet, dach płatwiowo-krokwiowy stawia również pewne wyzwania:
- Konieczność precyzyjnych obliczeń statycznych: To nie jest konstrukcja, którą można wykonać "na oko" lub bazując wyłącznie na tradycyjnych zasadach ciesielskich. Niezbędne jest wykonanie szczegółowych obliczeń przez doświadczonego konstruktora, aby zapewnić bezpieczeństwo i stabilność. Jak podkreśla Wikipedia, konstrukcja ta, choć oferuje wiele korzyści, wymaga precyzyjnych obliczeń statycznych, co jest kluczowe dla jej bezpieczeństwa i trwałości.
- Wyższe wymagania wykonawcze: Konstrukcja jest bardziej skomplikowana w montażu niż prostsze więźby. Wymaga to większej precyzji, staranności i doświadczenia od ekipy ciesielskiej, co przekłada się na konieczność zatrudnienia wykwalifikowanych fachowców.
- Potencjalnie wyższe koszty: Złożoność projektu i wykonania, a także większa ilość materiału (drewna) i konieczność precyzyjnych obliczeń, mogą przekładać się na wyższe koszty zarówno materiałów, jak i robocizny w porównaniu do prostszych rozwiązań.
- Większa masa konstrukcji: Ze względu na dodatkowe elementy, takie jak płatwie i słupy, konstrukcja dachu płatwiowo-krokwiowego może być cięższa niż inne typy więźb. Wymaga to odpowiedniego zaprojektowania i wykonania fundamentów oraz ścian nośnych, aby mogły one bezpiecznie przenieść dodatkowe obciążenia.
Dach płatwiowo-krokwiowy a inne popularne konstrukcje: Porównanie
Porównanie dachu płatwiowo-krokwiowego z innymi popularnymi typami więźb jest niezwykle pomocne dla inwestorów. Pozwala to zrozumieć unikalne cechy, przewagi i ograniczenia każdego rozwiązania, co ułatwia podjęcie optymalnej decyzji dla konkretnego projektu.
Kontra dach płatwiowo-kleszczowy: Na czym polega kluczowa różnica?
Dach płatwiowo-kleszczowy jest rozwinięciem konstrukcji płatwiowo-krokwiowej i często jest z nią mylony. Kluczowa różnica polega na zastosowaniu kleszczy – podwójnych belek spinających pary krokwi. Kleszcze te, umieszczone zazwyczaj w górnej części poddasza, zwiększają sztywność konstrukcji i przenoszą obciążenia poziome, zapobiegając rozparciu ścian. Dach płatwiowo-kleszczowy jest często stosowany przy jeszcze większych rozpiętościach niż czysty dach płatwiowo-krokwiowy, oferując jeszcze większą stabilność, ale kosztem nieco większej złożoności i potencjalnie mniejszej swobody w aranżacji najwyższej części poddasza, choć nadal jest to przestrzeń bardzo otwarta.
Kontra dach jętkowy: Kiedy jętki, a kiedy płatwie będą lepszym wyborem?
Dach jętkowy to kolejna popularna konstrukcja, która różni się od płatwiowo-krokwiowej fundamentalnie. W konstrukcji jętkowej głównym elementem usztywniającym są jętki – poziome belki spinające krokwie w połowie ich długości. Jętki te jednocześnie często tworzą strop nad poddaszem, dzieląc przestrzeń na dwie części. W dachu płatwiowo-krokwiowym tę rolę podparcia krokwi pełnią płatwie, co, jak już wiemy, pozwala na uzyskanie znacznie bardziej otwartej przestrzeni poddasza, bez poprzecznych belek dzielących wnętrze. Dach jętkowy jest zazwyczaj prostszy i tańszy w wykonaniu, ale ma ograniczenia co do rozpiętości (zazwyczaj do około 7-9 metrów) i swobody aranżacji poddasza, które jest podzielone przez jętki.
| Cecha | Dach płatwiowo-krokwiowy | Dach płatwiowo-kleszczowy | Dach jętkowy |
|---|---|---|---|
| Główne podparcie krokwi | Płatwie (kalenicowa, pośrednie, stopowe) | Płatwie i kleszcze | Jętki (poziome belki) |
| Elementy usztywniające | Słupy, miecze | Słupy, miecze, kleszcze | Jętki |
| Rozpiętość | Duża (powyżej 7,5 m) | Bardzo duża (do 12-16 m) | Ograniczona (do ok. 7-9 m) |
| Poddasze użytkowe | Bardzo duża swoboda, otwarta przestrzeń | Duża swoboda, otwarta przestrzeń (z kleszczami) | Ograniczona przez jętki, które dzielą przestrzeń |
| Złożoność | Wysoka | Bardzo wysoka | Średnia |
| Konieczność obliczeń stat. | Tak, precyzyjne | Tak, bardzo precyzyjne | Często wystarczają uproszczone |
Na co zwrócić uwagę podczas budowy? Praktyczne wskazówki dla inwestora
Decydując się na dach płatwiowo-krokwiowy, inwestor staje przed zadaniem wyboru odpowiednich materiałów i fachowców. Pamiętaj, że odpowiednie przygotowanie i staranny wybór są kluczowe dla sukcesu projektu i długowieczności Twojego dachu.
Wybór drewna konstrukcyjnego: Jakość, która zaprocentuje
Wybór wysokiej jakości drewna konstrukcyjnego jest absolutnie krytyczny dla trwałości i bezpieczeństwa dachu płatwiowo-krokwiowego. Zwróć uwagę na kilka aspektów: po pierwsze, drewno powinno być odpowiednio wysuszone, najlepiej suszone komorowo, o wilgotności nieprzekraczającej 15-18%. Po drugie, musi posiadać odpowiednią klasę wytrzymałości (np. C24), co gwarantuje jego parametry mechaniczne. Po trzecie, niezbędna jest profesjonalna impregnacja, chroniąca drewno przed grzybami, owadami oraz zwiększająca jego odporność ogniową. Inwestycja w dobrej jakości drewno to inwestycja w spokój ducha i bezpieczeństwo na lata.
Rola projektu konstrukcyjnego: Dlaczego nie można na nim oszczędzać?
Jak już kilkukrotnie podkreślałem, w przypadku dachu płatwiowo-krokwiowego profesjonalny projekt konstrukcyjny, wykonany przez doświadczonego inżyniera, jest absolutnie niezbędny. Nie można na nim oszczędzać! Tradycyjne zasady ciesielskie są tu niewystarczające ze względu na złożoność konstrukcji i duże rozpiętości. Projektant musi wykonać precyzyjne obliczenia statyczne, uwzględniając wszystkie obciążenia: ciężar własny dachu i pokrycia, obciążenia śniegiem (specyficzne dla danej strefy klimatycznej) oraz obciążenia wiatrem. Oszczędzanie na projekcie może prowadzić do poważnych problemów konstrukcyjnych w przyszłości, a w skrajnych przypadkach nawet do katastrofy budowlanej. Dobrze wykonany projekt to podstawa bezpieczeństwa.
Przeczytaj również: Strop jednokierunkowo zbrojony: Kluczowe informacje o konstrukcji i zastosowaniach
Wybór wykonawcy: Jak znaleźć cieślę, który podoła zadaniu?
Znalezienie doświadczonego i rzetelnego wykonawcy jest równie ważne, jak dobry projekt. Szukaj ekip ciesielskich, które mają udokumentowane doświadczenie w budowie skomplikowanych więźb dachowych, w tym dachów płatwiowo-krokwiowych. Poproś o referencje, a jeśli to możliwe, obejrzyj ich poprzednie realizacje. Upewnij się, że wykonawca posiada odpowiednie kwalifikacje, certyfikaty oraz ubezpieczenie OC. Pamiętaj, że precyzja wykonania, dbałość o detale i zgodność z projektem są kluczowe dla bezpieczeństwa i trwałości dachu. Dobry cieśla to gwarancja, że Twój dach będzie służył przez dziesięciolecia.
