Jak poprawnie stworzyć rysunek zbrojenia słupa żelbetowego?

W artykule przedstawimy kluczowe kroki, które należy wykonać, aby skutecznie zaplanować i stworzyć rysunek zbrojenia. Omówimy również najczęstsze błędy, które mogą wystąpić podczas tego procesu oraz narzędzia, które mogą pomóc w generowaniu rysunków zgodnych z obowiązującymi normami. Dzięki tym informacjom, każdy inżynier czy projektant będzie mógł poprawnie przygotować rysunek zbrojenia, minimalizując ryzyko błędów i zapewniając wysoką jakość wykonania.

• Dokładne wymiary i materiały są niezbędne do stworzenia rysunku zbrojenia.
• Obliczenia wytrzymałościowe wpływają na dobór odpowiednich prętów zbrojeniowych.
• Rysunki powinny być czytelne i zawierać wszystkie niezbędne szczegóły techniczne.
• Najczęstsze błędy to brak dokładnych wymiarów oraz zbyt skomplikowane przedstawienie detali.
• Wykorzystanie zaawansowanego oprogramowania może znacznie przyspieszyć proces projektowania.
• Rysunki muszą być zgodne z obowiązującymi normami budowlanymi.

Jak zebrać dane projektowe do rysunku zbrojenia słupa żelbetowego?

Aby stworzyć rysunek zbrojenia słupa żelbetowego, kluczowe jest zebranie odpowiednich danych projektowych. Właściwe wymiary oraz wybór materiałów mają ogromne znaczenie dla stabilności i trwałości konstrukcji. Oprócz wymiarów, należy uwzględnić także specyfikacje techniczne, które będą miały wpływ na proces projektowania oraz wykonania zbrojenia.

Ważne jest, aby rysunki były dokładne i zawierały wszystkie niezbędne informacje. Zbierając dane projektowe, inżynierowie powinni zwrócić uwagę na standardy budowlane oraz normy, które regulują kwestie związane z zbrojeniem. Przykłady takich danych obejmują średnice prętów, ich rozmieszczenie oraz rodzaj materiałów, co pozwala na uniknięcie błędów w późniejszych etapach projektowania.

Kluczowe informacje o wymiarach i materiałach zbrojeniowych

Przykłady obliczeń wytrzymałościowych dla zbrojenia

Obliczenia wytrzymałościowe są kluczowe dla prawidłowego zaprojektowania rysunku zbrojenia słupa żelbetowego. W procesie tym wykorzystuje się różne formuły, które pozwalają na określenie nośności prętów oraz ich rozmieszczenia. Na przykład, obliczenia mogą wykorzystywać wzory takie jak σ = F/A, gdzie σ to naprężenie, F to siła, a A to pole przekroju poprzecznego prętów. Tego typu obliczenia pomagają w zapewnieniu, że zbrojenie będzie miało odpowiednią wytrzymałość na obciążenia, co jest kluczowe dla bezpieczeństwa całej konstrukcji.

• Wymiary prętów zbrojeniowych powinny być dostosowane do specyfiki projektu, np. pręty główne o średnicy 16 mm rozmieszczone co 200 mm.
• W przypadku słupów kotwionych w fundamencie, długość zakotwienia musi być odpowiednio dobrana, aby zapewnić stabilność.
• Obliczenia wytrzymałościowe powinny być zgodne z normami budowlanymi, co zapewnia ich akceptację przez inspektorów budowlanych.

Jak zaplanować układ prętów w rysunku zbrojenia?

Planowanie układu prętów w rysunku zbrojenia słupa żelbetowego jest kluczowym krokiem, który wpływa na stabilność i wytrzymałość konstrukcji. Ważne jest, aby odpowiednio dobrać rozmieszczenie prętów, uwzględniając ich średnice oraz odstępy. Dobrze zaplanowany układ zbrojenia pozwala na równomierne rozłożenie obciążeń, co minimalizuje ryzyko uszkodzeń w przyszłości. Należy również pamiętać o wymaganiach norm budowlanych, które precyzują, jak powinno wyglądać zbrojenie w różnych typach konstrukcji.

Najlepsze praktyki w planowaniu układu prętów obejmują uwzględnienie zarówno funkcji statycznych, jak i dynamicznych. Pręty główne powinny być rozmieszczone w miejscach największych obciążeń, podczas gdy pręty pomocnicze wspierają całą konstrukcję. Ważne jest, aby zachować odpowiednie odstępy między prętami, co zapewni ich efektywne działanie oraz ułatwi proces betonowania. Przykładowo, pręty główne o średnicy 16 mm można umieścić co 200 mm, a pręty pomocnicze o średnicy 12 mm co 150 mm, co jest zgodne z najlepszymi praktykami w branży.

Wybór średnic prętów i ich rozmieszczenie

Wybór średnic prętów zbrojeniowych jest kluczowy dla zapewnienia odpowiedniej nośności konstrukcji. Średnice prętów powinny być dostosowane do specyfikacji projektu oraz obciążeń, które będą na nie działały. W przypadku słupów żelbetowych, najczęściej stosowane średnice to 16 mm i 20 mm. Wybierając średnice, warto również uwzględnić typ betonu oraz jego klasę, ponieważ różne klasy betonu mają różne wymagania dotyczące zbrojenia.

Techniki rysowania detali zbrojenia z użyciem symboli

W rysunkach zbrojenia słupa żelbetowego istotne jest stosowanie odpowiednich symboli i notacji. Najczęściej używane symbole to linie przerywane do oznaczania prętów oraz strzałki wskazujące kierunki obciążeń. Użycie symboli ułatwia zrozumienie rysunku i sprawia, że jest on bardziej czytelny dla wykonawców. Warto również zadbać o legendę, która wyjaśnia używane symbole, co dodatkowo zwiększy przejrzystość rysunku.

• Pręty główne powinny być umieszczone w miejscach największych obciążeń, aby zapewnić stabilność.
• Odstępy między prętami powinny być zgodne z normami budowlanymi, co wpływa na efektywność zbrojenia.
• Stosowanie symboli w rysunkach ułatwia ich interpretację i zwiększa czytelność dla wykonawców.

Jakie są najczęstsze błędy w rysunkach zbrojenia słupa?

W procesie tworzenia rysunku zbrojenia słupa żelbetowego wiele osób popełnia błędy, które mogą mieć poważne konsekwencje dla stabilności konstrukcji. Jednym z najczęstszych błędów jest brak dokładnych wymiarów, co prowadzi do niezgodności między projektem a rzeczywistością. Niewłaściwe wymiary mogą skutkować trudnościami w montażu oraz wprowadzać niebezpieczne napięcia w konstrukcji. Ponadto, zbyt skomplikowane przedstawienie detali może sprawić, że rysunki będą trudne do zrozumienia dla wykonawców, co zwiększa ryzyko błędów podczas realizacji projektu.

Innym powszechnym problemem jest niedostateczne uwzględnienie norm budowlanych, które regulują wymagania dotyczące zbrojenia. Ignorowanie tych norm może prowadzić do poważnych problemów z jakością wykonania, a nawet do odrzucenia projektu przez inspektorów budowlanych. Ważne jest, aby przed finalizacją rysunku przeprowadzić dokładny przegląd i weryfikację, aby upewnić się, że wszystkie elementy są zgodne z wymaganiami technicznymi oraz normami. Regularne kontrole mogą pomóc w identyfikacji i eliminacji błędów na wczesnym etapie, co zaoszczędzi czas i koszty w późniejszych fazach budowy.

Jak unikać nieczytelnych lub skomplikowanych rysunków?

Aby zapewnić przejrzystość w rysunkach zbrojenia, kluczowe jest stosowanie najlepszych praktyk w zakresie układu i prezentacji. Rysunki powinny być proste i czytelne, z wyraźnie oznaczonymi wymiarami oraz symbolami. Używanie standardowych symboli, takich jak linie przerywane do oznaczania prętów, może znacznie poprawić zrozumiałość rysunku. Dobrze jest także unikać zbędnych detali, które mogą wprowadzać zamieszanie. Warto również stosować legendę, która wyjaśnia używane symbole, co ułatwi interpretację rysunku przez wykonawców.

• Używaj standardowych symboli, aby zwiększyć czytelność rysunków.
• Oznaczaj wszystkie wymiary wyraźnie, aby uniknąć nieporozumień.
• Unikaj zbędnych detali, które mogą wprowadzać zamieszanie w interpretacji rysunku.

Jakie są konsekwencje błędów w rysunkach technicznych?

Błędy w rysunkach technicznych, takich jak rysunek zbrojenia słupa żelbetowego, mogą prowadzić do poważnych konsekwencji. Niewłaściwe wymiary lub błędne oznaczenia mogą skutkować awarią konstrukcji, co może zagrażać bezpieczeństwu użytkowników. Przykładowo, jeśli pręty zbrojeniowe są źle rozmieszczone, może to prowadzić do nadmiernych obciążeń w niektórych częściach konstrukcji, co z kolei może spowodować pęknięcia lub nawet zawalenie się elementów budynku. Ponadto, błędy w rysunkach mogą prowadzić do problemów z przestrzeganiem norm budowlanych, co może skutkować odrzuceniem projektu przez inspektorów budowlanych.

Nie tylko bezpieczeństwo jest zagrożone, ale również koszty związane z naprawą błędów mogą być znaczne. W przypadku wykrycia błędów na późniejszym etapie budowy, mogą być konieczne kosztowne przeróbki, które mogą opóźnić projekt i zwiększyć jego całkowity koszt. Dlatego tak ważne jest, aby przed finalizacją rysunków przeprowadzić dokładny przegląd, aby zminimalizować ryzyko wystąpienia błędów.

Jakie narzędzia wspierają tworzenie rysunków zbrojenia?

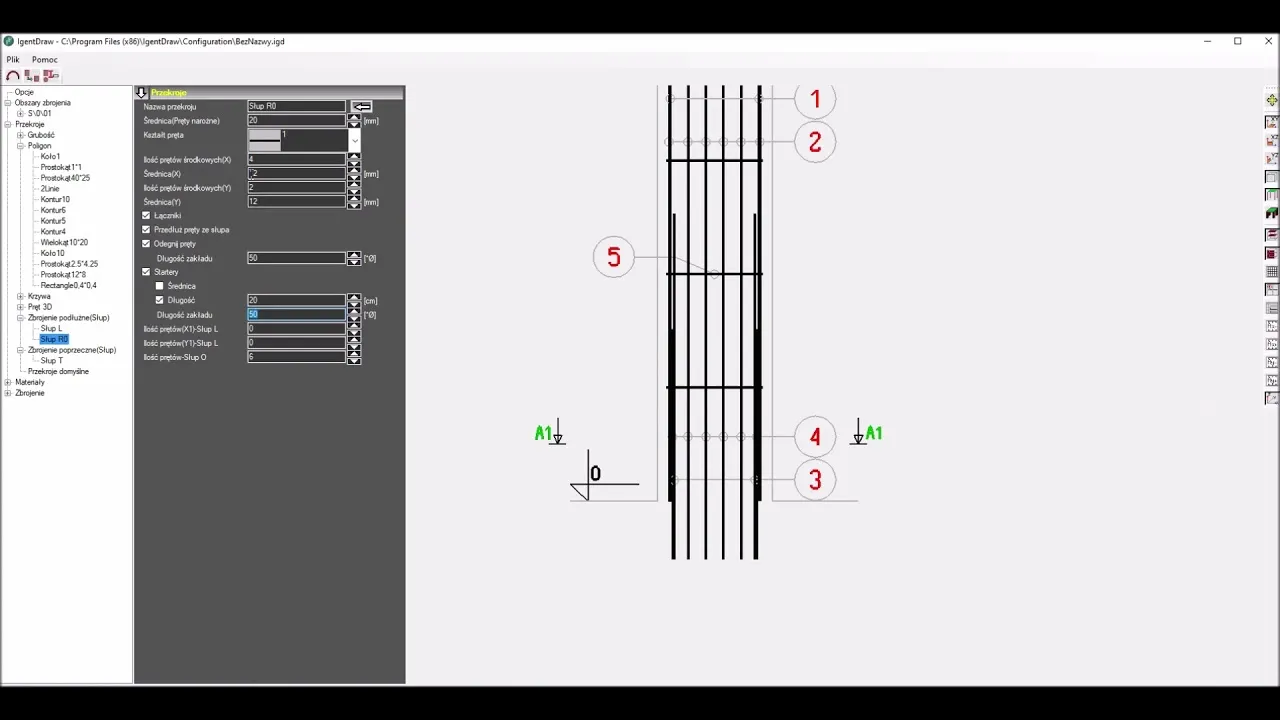

Współczesne oprogramowanie do projektowania, takie jak Moduł Słup Żelbetowy czy SPECBUD, znacznie ułatwia tworzenie rysunków zbrojenia. Te narzędzia pozwalają na automatyczne generowanie rysunków wykonawczych na podstawie obliczeń wytrzymałościowych, co znacznie przyspiesza cały proces projektowania. Dzięki funkcjom takim jak generowanie plików DXF, inżynierowie mogą szybko i efektywnie tworzyć precyzyjne rysunki, które są zgodne z obowiązującymi normami. Oprogramowanie to często zawiera również biblioteki symboli i standardowych detali, co pozwala na łatwiejsze i bardziej zorganizowane tworzenie rysunków.

Inne narzędzia, takie jak AutoCAD czy Revit, również oferują zaawansowane funkcje, które wspierają projektowanie zbrojenia. Dzięki nim można tworzyć trójwymiarowe modele konstrukcji, co pozwala na lepsze zrozumienie układu prętów i ich interakcji z innymi elementami budynku. Użycie takich narzędzi nie tylko zwiększa efektywność pracy, ale także poprawia jakość końcowego produktu, co jest kluczowe dla sukcesu projektu budowlanego.

Przegląd oprogramowania do generowania rysunków DXF

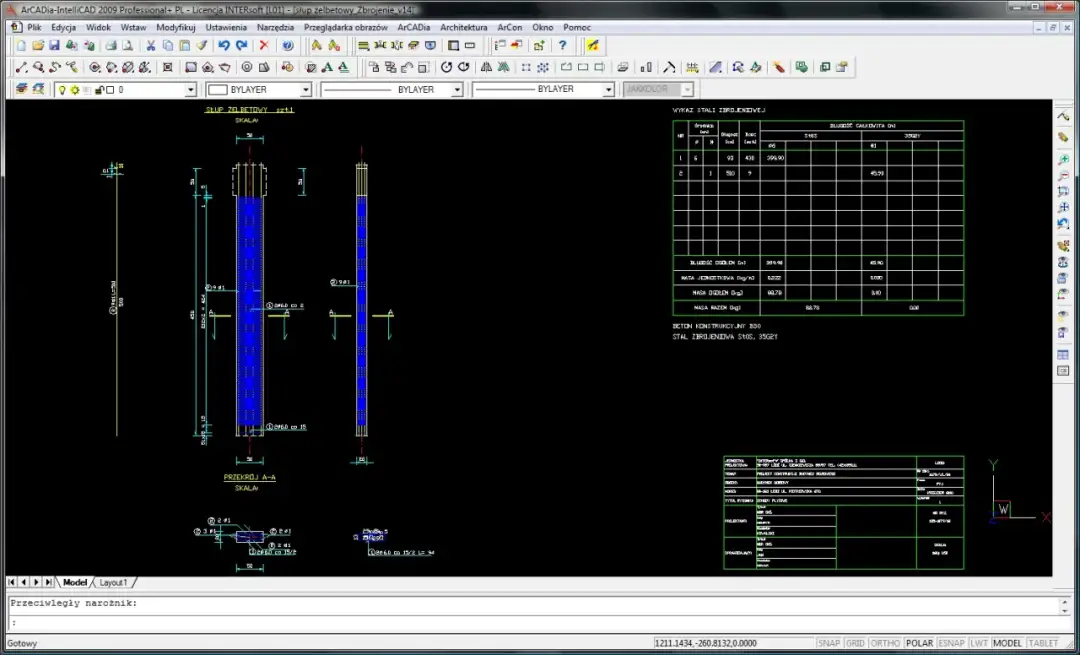

W dzisiejszych czasach istnieje wiele programów, które wspierają tworzenie rysunków zbrojenia słupa żelbetowego w formacie DXF. Jednym z najpopularniejszych narzędzi jest AutoCAD, które oferuje zaawansowane funkcje rysunkowe oraz możliwość generowania plików DXF, co czyni go idealnym wyborem dla inżynierów budowlanych. Kolejnym interesującym oprogramowaniem jest SPECBUD, które umożliwia automatyczne tworzenie rysunków wykonawczych na podstawie wprowadzonych danych projektowych. Moduł Słup Żelbetowy to narzędzie, które specjalizuje się w zbrojeniu słupów, oferując funkcje dostosowane do obliczeń wytrzymałościowych i generowania dokumentacji technicznej.

Innym godnym uwagi oprogramowaniem jest Revit, które pozwala na modelowanie informacji o budynku (BIM) i wspiera proces projektowania poprzez integrację różnych elementów konstrukcyjnych. Tekla Structures to kolejne zaawansowane narzędzie, które umożliwia tworzenie szczegółowych modeli 3D oraz rysunków, które można łatwo eksportować do formatu DXF. Dzięki tym programom inżynierowie mogą nie tylko zwiększyć efektywność swojej pracy, ale również poprawić jakość rysunków, co jest kluczowe dla sukcesu projektu budowlanego.

Jak wykorzystać zaawansowane narzędzia w praktyce?

Aby maksymalnie wykorzystać możliwości zaawansowanego oprogramowania do tworzenia rysunków zbrojenia słupa żelbetowego, warto stosować kilka praktycznych wskazówek. Po pierwsze, należy zapoznać się z wszystkimi funkcjami oferowanymi przez program, aby w pełni wykorzystać jego potencjał. Warto również korzystać z szablonów, które mogą znacznie przyspieszyć proces projektowania i zapewnić zgodność z normami. Ponadto, regularne aktualizacje oprogramowania są kluczowe, aby korzystać z najnowszych funkcji oraz poprawek błędów.

Ważne jest także, aby podczas pracy z oprogramowaniem wykorzystywać biblioteki symboli oraz detali, co pozwoli na zachowanie spójności w rysunkach. Współpraca z innymi członkami zespołu projektowego za pomocą funkcji udostępniania plików może również przyczynić się do lepszej koordynacji i szybszego wykrywania ewentualnych błędów. Dzięki tym praktycznym wskazówkom, inżynierowie mogą zwiększyć swoją efektywność i jakość tworzonych rysunków.

Jak wykorzystać technologię BIM w projektowaniu zbrojenia?

Wykorzystanie technologii BIM (Modelowanie Informacji o Budynku) w projektowaniu zbrojenia słupa żelbetowego może znacząco poprawić efektywność i jakość projektów budowlanych. Dzięki BIM, inżynierowie i projektanci mają możliwość tworzenia szczegółowych modeli 3D, które pozwalają na dokładne symulacje zachowania konstrukcji pod różnymi obciążeniami. Taka wizualizacja umożliwia lepsze zrozumienie interakcji między elementami zbrojenia a innymi komponentami budynku, co prowadzi do bardziej precyzyjnych rysunków wykonawczych.

Co więcej, integracja BIM z oprogramowaniem do generowania rysunków DXF pozwala na automatyczne aktualizacje rysunków w przypadku zmian w modelu. Dzięki temu, wszystkie zmiany są natychmiast odzwierciedlane w dokumentacji, co minimalizuje ryzyko błędów i niezgodności. W przyszłości, technologia ta będzie z pewnością odgrywać kluczową rolę w optymalizacji procesów budowlanych, umożliwiając bardziej zrównoważone i efektywne podejścia do projektowania zbrojenia.
