Rysunek zbrojenia ławy fundamentowej jest kluczowym elementem w procesie budowy, który dostarcza niezbędnych informacji do wykonania fundamentów. Zawiera on szczegółowe dane dotyczące przekrojów, wymiarów oraz rozmieszczenia prętów zbrojeniowych, co jest istotne dla zapewnienia stabilności i bezpieczeństwa konstrukcji. Właściwe zrozumienie tych elementów jest niezbędne zarówno dla inżynierów, jak i wykonawców, aby uniknąć błędów, które mogą prowadzić do poważnych problemów w przyszłości.
W artykule omówimy, jak dokładnie przygotować rysunek zbrojenia ławy fundamentowej, jakie wymiary są standardowe oraz jak obliczyć ilość potrzebnego materiału. Zrozumienie tych aspektów pozwoli na lepsze planowanie i realizację projektów budowlanych, a także na przestrzeganie norm budowlanych, które są kluczowe dla trwałości fundamentów. Kluczowe wnioski:- Rysunek zbrojenia ławy fundamentowej zawiera przekroje, wymiary i rozmieszczenie prętów zbrojeniowych.
- Standardowe wymiary ław fundamentowych powinny być zgodne z projektowanym układem zbrojenia.
- Obliczenia zbrojenia wymagają uwzględnienia długości, szerokości oraz planowanych obciążeń.
- Normy budowlane, takie jak PN-EN 1992-1-1, określają minimalne wymagania dotyczące zbrojenia.
- Otulina prętów zbrojeniowych jest istotna dla ochrony przed korozją i zapewnienia trwałości konstrukcji.
Rysunek zbrojenia ławy fundamentowej: Kluczowe elementy i wymiary
Rysunek zbrojenia ławy fundamentowej jest niezbędnym dokumentem, który zawiera szczegółowe informacje dotyczące wykonania fundamentów. Obejmuje on takie elementy, jak przekroje, wymiary, oraz rozmieszczenie prętów zbrojeniowych. Dzięki tym informacjom wykonawcy mogą precyzyjnie zaplanować i zrealizować projekt budowlany, co jest kluczowe dla stabilności całej konstrukcji.Dokładność wymiarów na rysunku jest niezwykle istotna, ponieważ każdy błąd może prowadzić do poważnych problemów w przyszłości. Rysunek powinien także zawierać rzut fundamentów, który pokazuje ich kształt oraz poziom posadowienia. Na rysunku często można znaleźć także zestawienie stali zbrojeniowej, które umożliwia odczytanie długości i ciężaru zbrojenia potrzebnego do wykonania danego elementu budowlanego.

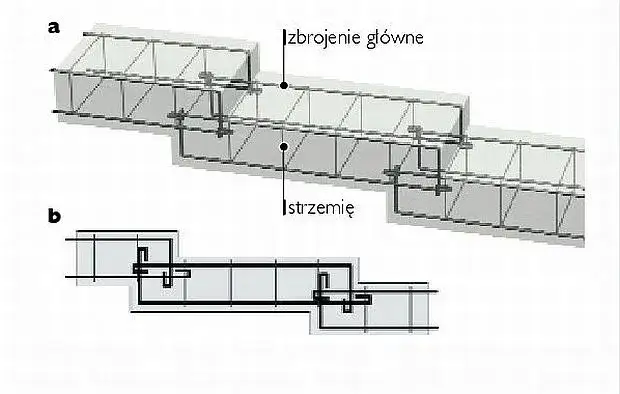

Przekroje i układ prętów zbrojeniowych w ławie fundamentowej
W rysunkach zbrojenia ław fundamentowych można spotkać różne typy przekrojów, które są dostosowane do specyficznych wymagań projektu. Najczęściej stosowane są przekroje prostokątne, które umożliwiają efektywne rozmieszczenie prętów zbrojeniowych. Przykładowo, ława fundamentowa o wymiarach 40x60 cm może mieć przekrój z czterema prętami żebrowanymi o średnicy 12 mm, umieszczonymi w odpowiednich odstępach.
Układ prętów zbrojeniowych jest kluczowy dla zapewnienia odpowiedniej nośności fundamentu. Pręty powinny być rozmieszczone w taki sposób, aby maksymalnie wykorzystać ich właściwości nośne. Na przykład, w ławach o większych obciążeniach, można zastosować dodatkowe pręty oraz strzemiona, które zwiększają stabilność całej konstrukcji. Warto również pamiętać o odpowiedniej otulinie prętów, która chroni je przed korozją i wpływem warunków atmosferycznych.

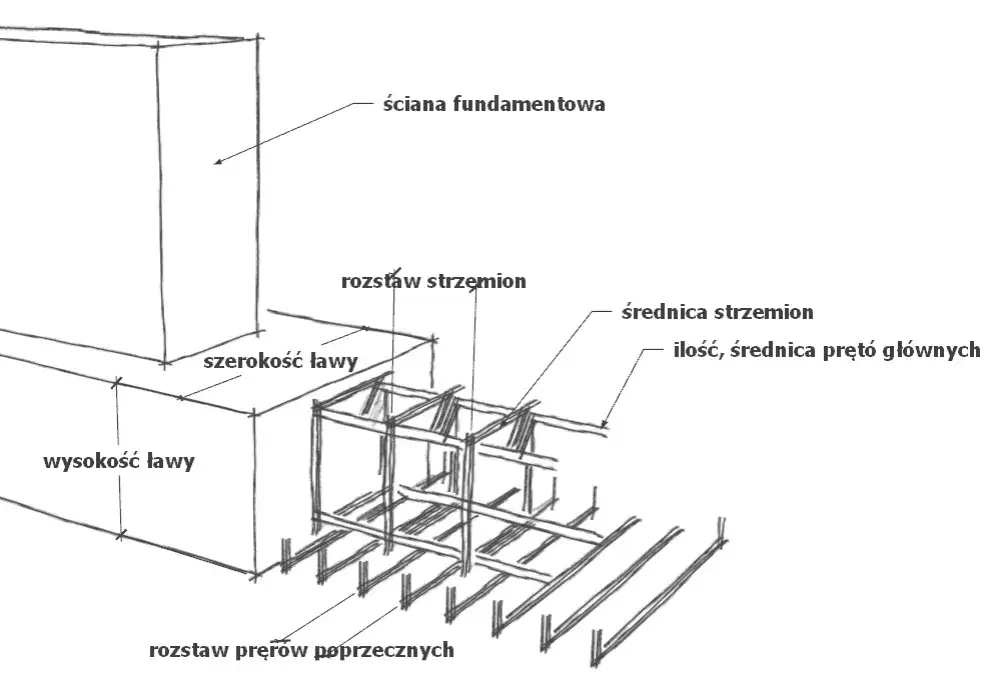

Wymiary ławy fundamentowej: Co musisz wiedzieć
Wymiary ławy fundamentowej są kluczowe dla prawidłowego wykonania fundamentów budynku. Standardowe wymiary, takie jak 40x60 cm czy 50x70 cm, są często stosowane w praktyce budowlanej. W przypadku ław o wymiarach 40x60 cm, grubość ławy zazwyczaj wynosi od 30 do 40 cm, a jej szerokość powinna być większa od planowanej szerokości fundamentu o około 10 cm. Takie wymiary zapewniają odpowiednią nośność i stabilność konstrukcji.
Wybór odpowiednich wymiarów ławy fundamentowej ma istotny wpływ na całą budowę. Zbyt wąska lub zbyt płytka ława może prowadzić do osiadania budynku lub pęknięć w ścianach. Dlatego ważne jest, aby przy projektowaniu uwzględnić nie tylko wymiary, ale także planowane obciążenia oraz warunki gruntowe. Właściwe dostosowanie wymiarów do specyfiki projektu budowlanego jest kluczowe dla zapewnienia długotrwałej stabilności i bezpieczeństwa całej konstrukcji.
Obliczenia zbrojenia: Jak dokładnie określić potrzeby materiałowe
Obliczenia zbrojenia są niezbędne do określenia ilości prętów zbrojeniowych potrzebnych do wykonania ławy fundamentowej. Istnieje kilka metod, które można zastosować w celu dokładnego oszacowania wymagań materiałowych. Na przykład, można wykorzystać metody oparte na analizie obciążeń, które uwzględniają zarówno długość, jak i szerokość ławy. Warto również pamiętać o dodaniu zapasu materiału na zakładki i ewentualne poprawki.
Podczas obliczeń należy uwzględnić różne czynniki, takie jak rodzaj gruntu, typ budynku, oraz planowane obciążenia. Na przykład, dla ławy o długości 10 metrów i szerokości 60 cm, przy odstępach między prętami 20 cm, potrzeba około 50 prętów. Właściwe obliczenia są kluczowe, aby zbrojenie spełniało obowiązujące normy budowlane, takie jak PN-EN 1992-1-1, które określają minimalne wymagania dotyczące średnicy prętów i odstępów między nimi.
Metody obliczania ilości prętów zbrojeniowych dla ławy
Obliczanie ilości prętów zbrojeniowych dla ławy fundamentowej można przeprowadzić na kilka sposobów. Jedną z najpopularniejszych metod jest metoda oparta na analizie powierzchni. W tej metodzie najpierw ustalamy wymiary ławy, a następnie obliczamy powierzchnię, którą ma pokryć zbrojenie. Na przykład, dla ławy o wymiarach 10 m długości i 60 cm szerokości, powierzchnia wynosi 6 m². Następnie, przy użyciu standardowych danych dotyczących zagęszczenia prętów, można określić, ile prętów będzie potrzebnych.
Przykładem zastosowania tej metody może być ława o długości 10 metrów i szerokości 60 cm, gdzie przyjmiemy rozstaw prętów co 20 cm. W takim przypadku, na długości 10 m zmieści się 50 prętów o średnicy 12 mm, co daje nam dokładne dane do dalszych obliczeń. Warto również dodać, że przy obliczeniach należy uwzględnić zapas materiału na zakładki oraz ewentualne poprawki. Poniżej przedstawiamy tabelę z porównaniem różnych metod obliczania ilości zbrojenia, ich zaletami i wadami.
| Metoda Obliczeń | Zalety | Wady |
|---|---|---|
| Analiza Powierzchni | Łatwość w obliczeniach, szybkie wyniki | Nie uwzględnia obciążeń dynamicznych |
| Obliczenia na podstawie obciążeń | Dokładność, uwzględnia różne czynniki | Wymaga bardziej skomplikowanych danych |
| Metoda Programowa | Automatyzacja obliczeń, minimalizacja błędów | Wymaga znajomości oprogramowania |
Uwzględnienie obciążeń w obliczeniach zbrojenia
Podczas obliczania ilości prętów zbrojeniowych dla ław fundamentowych, kluczowe jest uwzględnienie różnych typów obciążeń. Obciążenia te mogą pochodzić z różnych źródeł, takich jak ciężar budynku, obciążenia użytkowe, a także obciążenia wynikające z warunków atmosferycznych, takich jak śnieg czy wiatr. Należy również brać pod uwagę obciążenia dynamiczne, które mogą wystąpić w wyniku ruchu pojazdów lub wibracji gruntu. Zrozumienie tych obciążeń jest niezbędne do prawidłowego zaprojektowania zbrojenia, aby zapewnić bezpieczeństwo i stabilność konstrukcji.Obciążenia wpływają na sposób, w jaki obliczamy ilość potrzebnego zbrojenia. Na przykład, jeśli ława fundamentowa ma być poddana dużym obciążeniom, może być konieczne zwiększenie liczby prętów zbrojeniowych lub ich średnicy. W przypadku budynków o większej wysokości lub w miejscach o niekorzystnych warunkach gruntowych, wymagania dotyczące zbrojenia mogą być jeszcze bardziej rygorystyczne. Dlatego ważne jest, aby przed rozpoczęciem budowy dokładnie ocenić wszystkie możliwe obciążenia.
Kluczowe normy dotyczące zbrojenia ław fundamentowych
W kontekście zbrojenia ław fundamentowych, istnieje kilka kluczowych norm budowlanych, które należy przestrzegać. Do najważniejszych z nich należy norma PN-EN 1992-1-1, która określa zasady projektowania konstrukcji betonowych, w tym wymagania dotyczące zbrojenia. Inne istotne normy to PN-EN 1992-1-2, dotycząca odporności ogniowej konstrukcji, oraz PN-EN 206, która reguluje wymagania dotyczące betonu. Normy te zapewniają, że konstrukcje są bezpieczne, trwałe i spełniają określone standardy jakości.Przestrzeganie tych norm ma kluczowe znaczenie dla bezpieczeństwa budynków. Dzięki nim, projektanci i wykonawcy mogą mieć pewność, że zbrojenie ław fundamentowych będzie odpowiednio dobrane do planowanych obciążeń i warunków gruntowych. Właściwe zbrojenie nie tylko zwiększa nośność fundamentów, ale również chroni je przed uszkodzeniami w wyniku zmieniających się warunków atmosferycznych oraz obciążeń dynamicznych. Dlatego znajomość i stosowanie tych norm jest niezbędne w każdym projekcie budowlanym.
Znaczenie otuliny prętów zbrojeniowych w projektach budowlanych
Otulina prętów zbrojeniowych to warstwa betonu, która otacza pręty zbrojeniowe w konstrukcji. Jej znaczenie jest kluczowe dla zapewnienia trwałości i bezpieczeństwa fundamentów. Otulina chroni pręty przed korozją oraz wpływem czynników atmosferycznych, takich jak wilgoć i zmiany temperatury. Standardowo, otulina dla ław fundamentowych powinna wynosić co najmniej 5 cm, co zapewnia odpowiednią ochronę przed uszkodzeniami.
Aby zapewnić właściwą otulinę prętów zbrojeniowych, należy zwrócić uwagę na kilka aspektów podczas budowy. Przede wszystkim, należy stosować odpowiednie materiały budowlane oraz techniki układania betonu, które pozwolą na uzyskanie wymaganej grubości otuliny. Dodatkowo, podczas montażu zbrojenia, warto używać podkładek lub separatorów, które pomogą w utrzymaniu odpowiedniej odległości między prętami a formą. Dzięki tym środkom, można znacznie zwiększyć trwałość i bezpieczeństwo konstrukcji.
Nowoczesne technologie w zbrojeniu ław fundamentowych
W dzisiejszych czasach, nowoczesne technologie stają się kluczowym elementem w procesie projektowania i wykonania zbrojenia ław fundamentowych. Wykorzystanie programów komputerowych do symulacji obciążeń oraz analizy strukturalnej pozwala na precyzyjne dostosowanie zbrojenia do specyficznych warunków gruntowych i obciążeń. Dzięki tym technologiom, inżynierowie mogą optymalizować układ prętów zbrojeniowych, co prowadzi do oszczędności materiałowych oraz zwiększenia efektywności konstrukcji.
Dodatkowo, rozwój materiałów, takich jak pręty kompozytowe czy zbrojenie z włókna szklanego, oferuje nowe możliwości w zakresie zbrojenia. Te innowacyjne materiały charakteryzują się wysoką odpornością na korozję i są lżejsze od tradycyjnych prętów stalowych, co może przyczynić się do zmniejszenia kosztów transportu i montażu. Wprowadzenie tych technologii do praktyki budowlanej może zrewolucjonizować sposób, w jaki projektujemy i wykonujemy fundamenty, zapewniając jednocześnie większą trwałość i bezpieczeństwo konstrukcji.
