Co ile szpilka do murłaty - klucz do bezpiecznego dachu?

Prawidłowe kotwienie murłaty do wieńca stropowego to jeden z tych elementów konstrukcji, który, choć często niedoceniany, ma fundamentalne znaczenie dla bezpieczeństwa i stabilności całego budynku. W niniejszym artykule zagłębimy się w szczegóły techniczne, wyjaśniając, co ile centymetrów montować szpilkę, skąd wynikają te wartości, a także jakie czynniki wpływają na dobór odpowiednich rozwiązań. Przygotuj się na kompleksowy przewodnik, który odpowie na Twoje pytania dotyczące rozstawu szpilek i zapewni Ci solidną wiedzę w tym kluczowym aspekcie budownictwa.

Dlaczego prawidłowe kotwienie murłaty to fundament bezpieczeństwa Twojego dachu?

Murłata, czyli drewniana belka montowana na wieńcu budynku, jest kluczowym elementem konstrukcji dachu. Jej głównym zadaniem jest przenoszenie obciążeń z więźby dachowej na ściany budynku, równomiernie je rozkładając. Bez solidnego i precyzyjnego kotwienia murłata nie będzie w stanie skutecznie pełnić swojej funkcji, co może prowadzić do poważnych konsekwencji dla stabilności i bezpieczeństwa całej konstrukcji, zwłaszcza w obliczu silnych obciążeń zewnętrznych, takich jak wiatr czy śnieg.

Murłata – cichy bohater konstrukcji: rola i zadania

Murłata to prawdziwy „cichy bohater” każdej konstrukcji dachowej. Jej rola wykracza poza proste połączenie dachu ze ścianami. Przede wszystkim, murłata rozprasza siły ściskające i rozciągające, które powstają w konstrukcji więźby dachowej, przekazując je na wieniec i dalej na ściany nośne. Działa jak stabilizator, który zapobiega przesunięciom i deformacjom dachu pod wpływem zmiennych warunków atmosferycznych. Zapewnia również odpowiednie podparcie dla krokwi, umożliwiając im skuteczne przenoszenie obciążeń na dół. Brak solidnego połączenia murłaty z wieńcem to nic innego jak brak stabilnego fundamentu dla całej konstrukcji dachu.

Co się stanie, gdy mocowanie zawiedzie? Scenariusze, których chcesz uniknąć

Niewłaściwe lub niewystarczające kotwienie murłaty to prosta droga do katastrofy. W najłagodniejszym scenariuszu, w konstrukcji dachu mogą pojawić się niepokojące ugięcia i odkształcenia, prowadzące do pękania tynków czy uszkodzeń pokrycia dachowego. W przypadku silnych wiatrów, zwłaszcza tych o charakterze porywistym, słabo zakotwiona murłata może zostać po prostu poderwana, co skutkuje zerwaniem całego dachu. To nie tylko ogromne straty materialne, ale przede wszystkim bezpośrednie zagrożenie dla bezpieczeństwa mieszkańców. Niestabilna konstrukcja dachu może również prowadzić do problemów z izolacją termiczną i akustyczną, a także do powstawania mostków termicznych.

Jaki jest standardowy rozstaw szpilek do murłaty? Konkretne liczby i zasady

Chociaż zawsze podkreślam, że projekt budowlany jest najważniejszym dokumentem, istnieją pewne ogólnie przyjęte standardy i wytyczne dotyczące rozstawu szpilek, które stanowią punkt wyjścia dla każdego projektanta i wykonawcy. Zrozumienie tych zasad jest kluczowe dla zapewnienia solidności połączenia.

Złota reguła budowlana: od 100 do 150 cm – skąd bierze się ten przedział?

W praktyce budowlanej przyjęło się, że standardowy rozstaw szpilek do murłaty powinien wynosić od 100 do 150 cm. Niektóre źródła, w tym Blachotrapez, wskazują, że odległość ta nie powinna przekraczać 2 metrów. Ten przedział wynika z kompromisu między wytrzymałością połączenia a ekonomią wykonania. Zbyt duży rozstaw osłabia mocowanie, czyniąc je podatnym na siły odrywające, zwłaszcza wiatru. Z kolei zbyt gęste rozmieszczenie szpilek jest niepotrzebne i generuje dodatkowe koszty. Oczywiście, jest to wytyczna, a nie sztywna reguła – ostateczna wartość zawsze musi być zweryfikowana i ewentualnie zmodyfikowana przez projektanta na podstawie obliczeń statycznych.

Dlaczego najlepszym miejscem na kotwę jest okolica krokwi?

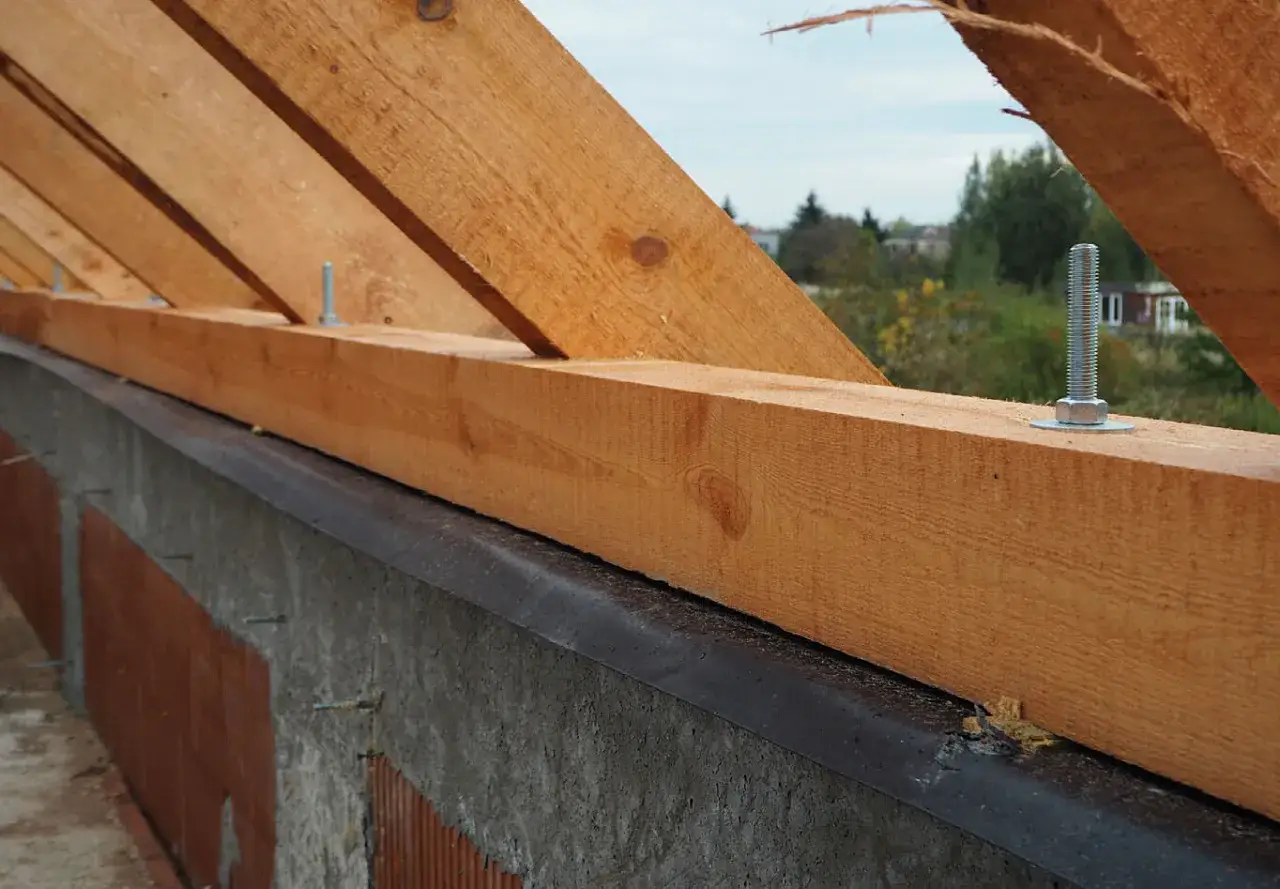

Optymalnym rozwiązaniem jest umieszczanie szpilek bezpośrednio w pobliżu krokwi. Dlaczego? Ponieważ to właśnie w tych miejscach występują największe obciążenia punktowe przenoszone z więźby dachowej na murłatę. Kotwa umieszczona w sąsiedztwie krokwi działa najbardziej efektywnie, bezpośrednio przenosząc siły z drewna na wieniec. Zapewnia to maksymalną stabilność i minimalizuje ryzyko lokalnych ugięć murłaty między punktami mocowania. To prosta zasada, która znacząco zwiększa efektywność całego połączenia.

Kluczowe odległości od narożników i krawędzi wieńca – jak uniknąć pęknięć betonu?

Podczas montażu szpilek niezwykle ważne jest zachowanie odpowiednich odległości od krawędzi. Kotwy należy umieszczać około 15 cm od narożników i krawędzi wieńca. Ta zasada ma dwojakie znaczenie. Po pierwsze, zbyt bliskie umieszczenie szpilki przy krawędzi betonu może prowadzić do jego pękania podczas dokręcania nakrętki lub pod wpływem obciążeń dynamicznych. Beton w tych miejscach jest najbardziej narażony na uszkodzenia. Po drugie, zachowanie odpowiedniego dystansu zapewnia, że kotwa jest osadzona w pełnowartościowym betonie, co gwarantuje jej pełną nośność i stabilność mocowania.

Od czego zależy zagęszczenie szpilek? Czynniki, które musi uwzględnić projektant

Rozstaw szpilek do murłaty nie jest wartością stałą, którą można stosować bezrefleksyjnie w każdym projekcie. Jest to zmienna, która podlega szczegółowej analizie na etapie projektowania. Projektant musi wziąć pod uwagę szereg czynników, które wpływają na ostateczne zagęszczenie i wytrzymałość kotew.

Ciężar ma znaczenie: dachówka ceramiczna vs. blachodachówka

Jednym z najważniejszych czynników wpływających na zagęszczenie szpilek jest rodzaj pokrycia dachowego. Dachówki ceramiczne czy cementowe są znacznie cięższe niż lekkie pokrycia, takie jak blachodachówka, gont bitumiczny czy blacha trapezowa. Większy ciężar dachu oznacza większe obciążenia statyczne przenoszone przez murłatę na wieniec. W przypadku ciężkich pokryć konieczne jest zastosowanie gęstszego rozmieszczenia szpilek lub szpilek o większej średnicy, aby zapewnić odpowiednią nośność i bezpieczeństwo. To logiczne – im większa masa dachu, tym solidniejsze musi być jego mocowanie.

Geometria dachu a siły rozporowe – kiedy potrzeba więcej kotew?

Kształt dachu, jego spadek, rozpiętość oraz obecność lukarn czy wolego oka, mają bezpośredni wpływ na siły działające na murłatę. Dachy o dużym spadku generują większe siły rozporowe, które próbują „rozepchnąć” ściany budynku. Dachy o dużej rozpiętości, zwłaszcza bez dodatkowych podpór, również wymagają solidniejszego kotwienia. W takich przypadkach projektant może zdecydować o zwiększeniu liczby kotew lub zastosowaniu mocniejszych rozwiązań, aby skutecznie przeciwdziałać tym siłom i zapewnić stabilność całej konstrukcji dachu.

Strefy obciążenia wiatrem i śniegiem w Polsce – jak wpływają na projekt?

Polska jest podzielona na strefy obciążenia wiatrem i śniegiem, które są kluczowym czynnikiem projektowym, zgodnym z obowiązującymi normami budowlanymi. W regionach o wyższych obciążeniach wiatrowych (np. tereny nadmorskie, górskie) lub śnieżnych (np. południowa Polska), murłata i jej mocowanie są narażone na znacznie większe siły. W takich warunkach konieczne jest gęstsze i mocniejsze kotwienie, często z zastosowaniem szpilek o większej średnicy lub zwiększonej liczby punktów mocowania. Ignorowanie tych stref jest błędem, który może mieć tragiczne konsekwencje w przypadku ekstremalnych warunków pogodowych.

Projekt budowlany – Twoje jedyne oficjalne źródło prawdy

Po omówieniu ogólnych zasad i czynników wpływających na rozstaw szpilek, muszę to podkreślić raz jeszcze: projekt budowlany jest absolutnym priorytetem. Żadne ogólne wytyczne czy porady z internetu nie mogą zastąpić precyzyjnych obliczeń i zaleceń zawartych w tym dokumencie.

Dlaczego zapisy w projekcie są ważniejsze niż porady z internetu?

Projekt budowlany to nie zbiór luźnych wskazówek, lecz dokument prawny i techniczny, opracowany przez wykwalifikowanego inżyniera konstruktora. Zawiera on precyzyjne obliczenia statyczne, które uwzględniają specyfikę danego budynku – jego lokalizację, warunki gruntowe, rodzaj konstrukcji, materiały, a także wspomniane wcześniej strefy obciążenia wiatrem i śniegiem. To właśnie projekt określa ostateczne wytyczne dotyczące kotwienia murłaty, w tym średnicę, długość i rozstaw szpilek. Odstępstwa od projektu są niedopuszczalne i mogą prowadzić do poważnych konsekwencji prawnych i konstrukcyjnych, z zagrożeniem dla bezpieczeństwa włącznie. Zawsze powtarzam, że to, co jest w projekcie, jest święte.

Co zrobić, gdy w projekcie brakuje informacji o kotwieniu?

Niestety, zdarza się, że projekt budowlany jest zbyt ogólny lub brakuje w nim szczegółowych informacji dotyczących kotwienia murłaty. W takiej sytuacji nie wolno podejmować samodzielnych decyzji. Należy bezzwłocznie skontaktować się z projektantem lub konstruktorem odpowiedzialnym za projekt. To oni są jedynymi osobami uprawnionymi do udzielenia jasnych wytycznych lub wykonania dodatkowych obliczeń. Samowolne działanie „na oko” w tak kluczowym miejscu konstrukcji to proszenie się o kłopoty. Pamiętaj, że lepiej zadać pytanie niż później mierzyć się z kosztownymi i niebezpiecznymi naprawami.

Jakie szpilki i akcesoria wybrać do montażu murłaty? Przegląd materiałowy

Wybór odpowiednich materiałów do kotwienia murłaty jest równie ważny, jak precyzyjne określenie rozstawu szpilek. Odpowiednia średnica, rodzaj szpilki oraz zastosowanie właściwych akcesoriów gwarantują trwałość i bezpieczeństwo połączenia.

Średnica szpilki (M12, M14, M16) a rodzaj pokrycia dachu – jak to dopasować?

Średnica szpilki jest bezpośrednio związana z ciężarem i obciążeniami, jakie będzie przenosił dach. Poniższa tabela przedstawia ogólne wytyczne, które pomogą w doborze odpowiednich elementów. Pamiętaj, że szpilki muszą być wykonane ze stali ocynkowanej, aby zapewnić im odporność na korozję i długowieczność w trudnych warunkach środowiskowych.

Kotwy zalewane w wieńcu vs. kotwy chemiczne – kiedy i które rozwiązanie wybrać?

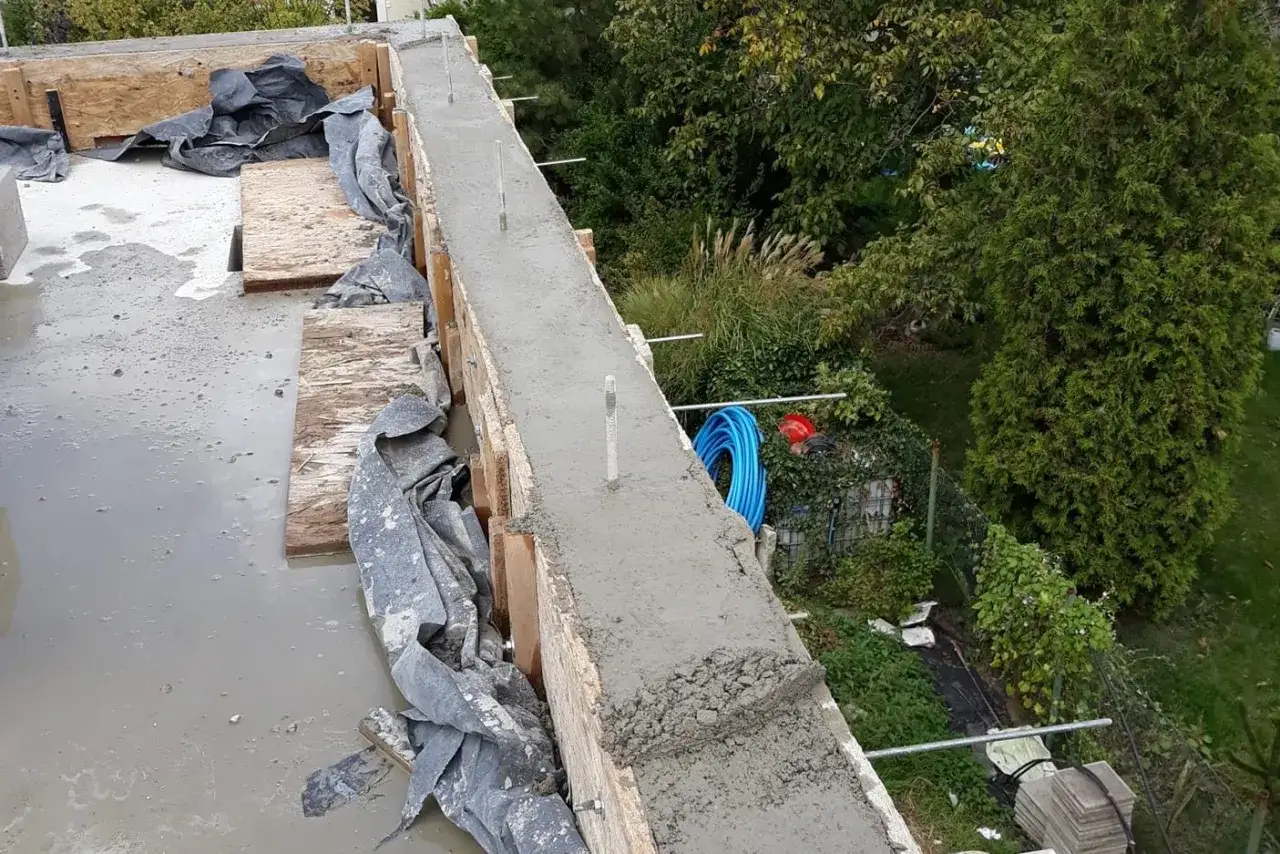

Istnieją dwie główne metody mocowania szpilek do wieńca. Pierwsza to tradycyjne kotwy zalewane w betonie wieńca podczas jego wykonywania. Jest to rozwiązanie najczęściej stosowane i najbardziej rekomendowane, ponieważ zapewnia najmocniejsze i najbardziej trwałe połączenie. Szpilki są precyzyjnie pozycjonowane przed zalaniem betonu, co gwarantuje ich optymalne osadzenie.

Drugą opcją są kotwy chemiczne. Stosuje się je zazwyczaj, gdy tradycyjne zalewanie nie jest możliwe (np. w istniejących wieńcach) lub gdy trzeba uzupełnić brakujące mocowania. Kotwa chemiczna polega na wklejeniu pręta gwintowanego w wywiercony otwór za pomocą specjalnej żywicy. Jest to skuteczne rozwiązanie, ale wymaga precyzji i użycia produktów wysokiej jakości. Według danych Blachotrapez, kotwy chemiczne są doskonałym rozwiązaniem do uzupełniania brakujących mocowań, co świadczy o ich niezawodności w sytuacjach awaryjnych.

Rola poszerzanej podkładki – mały detal, który chroni drewno przed zniszczeniem

Wydawać by się mogło, że podkładka to drobiazg, jednak w przypadku mocowania murłaty odgrywa ona kluczową rolę. Niezbędne jest stosowanie specjalnych, poszerzanych podkładek, często typu DIN 440. Ich zadaniem jest rozłożenie siły docisku nakrętki na większą powierzchnię drewna murłaty. Bez takiej podkładki, nakrętka wgniatałaby się w drewno, co prowadziłoby do jego uszkodzenia, luzowania się połączenia i w konsekwencji osłabienia całego mocowania. To mały detal, który znacząco wpływa na trwałość i stabilność całej konstrukcji.

Najczęstsze błędy przy mocowaniu murłaty i jak ich konsekwentnie unikać

Nawet najlepiej zaprojektowane mocowanie murłaty może zostać zniweczone przez błędy wykonawcze. Świadomość najczęstszych pułapek pozwala ich skutecznie unikać, zapewniając trwałość i bezpieczeństwo konstrukcji.

„Na oko”, czyli spontaniczne rozmieszczanie szpilek i jego opłakane skutki

Jednym z najpoważniejszych błędów jest „spontaniczne” rozmieszczanie szpilek, czyli montowanie ich „na oko”, bez wcześniejszego wytyczenia i zgodnie z projektem. Takie podejście niemal zawsze prowadzi do niewystarczającej wytrzymałości mocowania. Szpilki mogą być zbyt rzadko rozstawione, umieszczone w niewłaściwych miejscach (np. zbyt blisko krawędzi wieńca), lub nieoptymalnie względem krokwi. Skutkiem są nieprzewidziane naprężenia, osłabienie konstrukcji i ryzyko poważnych problemów, zwłaszcza pod wpływem silnych wiatrów. Zawsze należy dokładnie wytyczyć punkty mocowania zgodnie z dokumentacją projektową.

Kolizja szpilki z krokwią – jak profesjonalnie rozwiązać ten problem?

Kolizja szpilki z krokwią to problem, który może pojawić się, gdy nie ma precyzyjnego planowania lub gdy murłata zostanie źle wypoziomowana. Aby zapobiec takim sytuacjom, zawsze należy dokładnie zaplanować i wyznaczyć punkty mocowania zarówno szpilek, jak i krokwi. Jeśli jednak kolizja już nastąpiła, nie należy panikować. Możliwe rozwiązania to: delikatne przesunięcie krokwi (jeśli jest to możliwe i nie wpływa na statykę), zastosowanie specjalnych łączników kątowych, które pozwolą na obejście szpilki, lub w ostateczności, po konsultacji z konstruktorem, zastosowanie dodatkowej kotwy chemicznej w innym miejscu. Kluczowa jest zawsze konsultacja z projektantem, aby nie osłabić konstrukcji.

Brakujące lub źle dobrane podkładki – cichy wróg trwałości połączenia

Jak już wspomniałem, poszerzana podkładka to mały, ale niezwykle ważny element. Jej brak lub zastosowanie zbyt małych, cienkich podkładek to poważny błąd. Konsekwencje są proste: nakrętka wgniata się w drewno murłaty, co prowadzi do jej uszkodzenia. Z czasem połączenie luzuje się, a cała konstrukcja dachu traci swoją stabilność. To cichy wróg, który stopniowo osłabia połączenie, aż do momentu, gdy pod wpływem obciążeń dynamicznych (np. wiatru) dojdzie do awarii. Zawsze używaj podkładek o odpowiedniej grubości i średnicy, zgodnych z projektem lub normami.

Przeczytaj również: Jak skutecznie zbroić tanta: najlepsze haki i techniki wędkarskie

Zbyt mała liczba kotew – jak naprawić błąd wykonawcy?

Jeśli podczas inspekcji okaże się, że wykonawca zamontował zbyt mało szpilek, nie wszystko stracone. Taki błąd można naprawić, ale wymaga to profesjonalnego podejścia. Najskuteczniejszym rozwiązaniem jest uzupełnienie brakujących mocowań poprzez wklejenie dodatkowych prętów na kotwę chemiczną. Proces ten polega na wywierceniu otworów w wieńcu w odpowiednich miejscach, a następnie wklejeniu w nie prętów gwintowanych za pomocą specjalnej żywicy. Jest to metoda, która pozwala na uzyskanie bardzo trwałego i wytrzymałego połączenia, zbliżonego do tradycyjnych kotew zalewanych. Ważne jest, aby taka interwencja była przeprowadzona zgodnie z wytycznymi technicznymi producenta kotwy chemicznej i najlepiej pod nadzorem kierownika budowy.
