Blachy do łączenia drewna - Jak wybrać i montować?

Współczesne budownictwo drewniane to znacznie więcej niż tylko rzemiosło. To precyzja, innowacja i dbałość o każdy detal, który przekłada się na trwałość i bezpieczeństwo konstrukcji. Kluczowym elementem, często niedocenianym, są blachy do łączenia drewna, powszechnie znane jako złącza ciesielskie. To one stanowią szkielet, który spaja poszczególne elementy w solidną całość. Odpowiedni dobór, zastosowanie i prawidłowy montaż tych metalowych łączników są absolutnie kluczowe dla zapewnienia długowieczności każdej budowli – od prostej altany, po skomplikowaną więźbę dachową. W tym artykule przeprowadzimy Cię przez świat złączy ciesielskich, wyjaśniając ich rodzaje, zastosowania oraz zasady, które pozwolą Ci zbudować konstrukcję, która przetrwa lata.

Dlaczego solidne łączenie drewna jest fundamentem każdej konstrukcji?

W budownictwie drewnianym, podobnie jak w wielu innych dziedzinach, siła tkwi w połączeniach. Niezależnie od tego, czy budujesz małą wiatę, czy skomplikowany dach, sposób, w jaki łączysz poszczególne elementy drewniane, decyduje o stabilności i bezpieczeństwie całej konstrukcji. Przejście od tradycyjnych metod do nowoczesnych złączy ciesielskich zrewolucjonizowało podejście do tego zagadnienia, oferując niezrównane korzyści.

Nowoczesne podejście do ciesielstwa: Jak blachy zastąpiły tradycyjne zaciosy?

Przez wieki cieśle polegali na pracochłonnych technikach łączenia drewna, takich jak zaciosy, wręby czy czopy. Choć piękne i trwałe, wymagały one ogromnych umiejętności, precyzji i czasu, a także często osłabiały sam materiał poprzez usuwanie jego części. Dziś, dzięki rozwojowi technologii, mamy do dyspozycji prefabrykowane złącza ciesielskie – elementy, najczęściej wykonane z ocynkowanej blachy stalowej o grubości od 1 do 4 mm. Te innowacyjne rozwiązania znacząco upraszczają i przyspieszają montaż konstrukcji drewnianych, jednocześnie zwiększając ich wytrzymałość.

Korzyści płynące z ich stosowania są nie do przecenienia. Po pierwsze, eliminują one potrzebę wykonywania skomplikowanych połączeń ciesielskich, co przekłada się na znacznie szybszy czas realizacji projektu. Po drugie, pozwalają na zmniejszenie zużycia drewna nawet o 30%, ponieważ nie ma konieczności wycinania dużych fragmentów materiału. Wreszcie, umożliwiają tworzenie bardziej złożonych i precyzyjnych połączeń, które są w stanie sprostać rygorystycznym wymaganiom współczesnego budownictwa.

Bezpieczeństwo i trwałość na lata: Rola złączy w przenoszeniu obciążeń

Złącza ciesielskie pełnią fundamentalną rolę w zapewnieniu bezpieczeństwa i trwałości każdej konstrukcji drewnianej. Ich głównym zadaniem jest efektywne przenoszenie obciążeń – zarówno rozciągających, ściskających, jak i ścinających – pomiędzy poszczególnymi elementami drewnianymi. Dzięki nim, siły działające na konstrukcję są równomiernie rozkładane, co zapobiega przemieszczaniu się elementów i gwarantuje stabilność całej budowli.

Prawidłowo dobrane i zamontowane złącza są niczym solidne stawy w ludzkim ciele – pozwalają konstrukcji pracować jako spójna całość, odporna na działanie czynników zewnętrznych, takich jak wiatr, śnieg czy wibracje. To właśnie one są gwarancją długowieczności i niezawodności, zapewniając, że Twoja konstrukcja będzie służyć przez wiele, wiele lat, bez obaw o jej integralność.

Niezbędnik konstruktora: Przegląd kluczowych rodzajów blach do drewna

Rynek oferuje szeroki wachlarz złączy ciesielskich, zaprojektowanych do specyficznych zadań i typów połączeń. Zrozumienie ich różnic i zastosowań jest kluczowe dla każdego, kto planuje pracę z drewnem. Poniżej przedstawiam przegląd najpopularniejszych rodzajów, które stanowią podstawę większości konstrukcji.

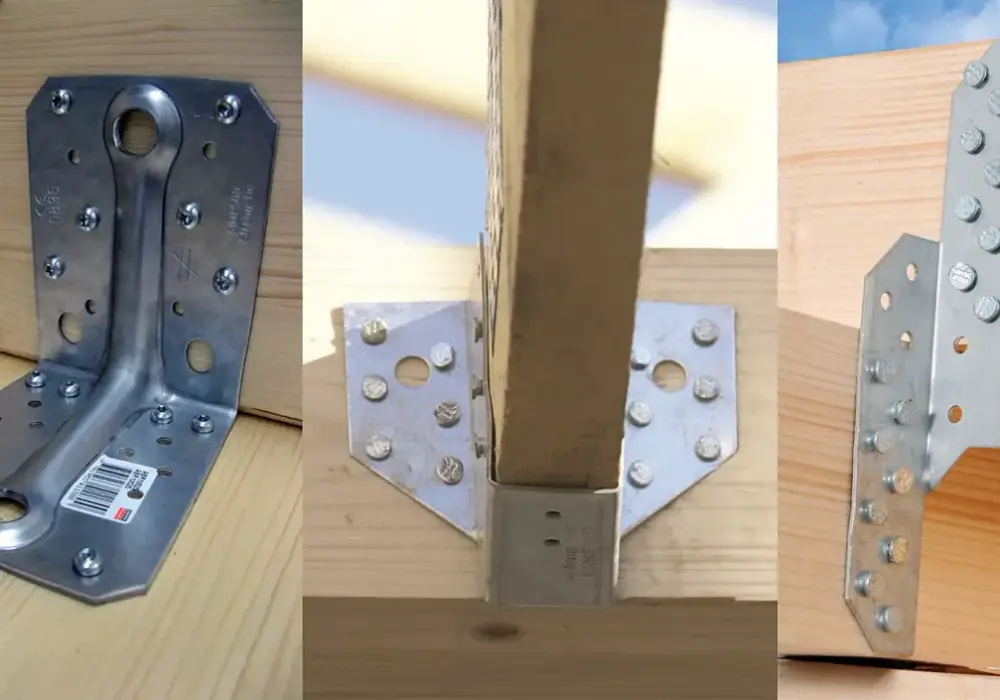

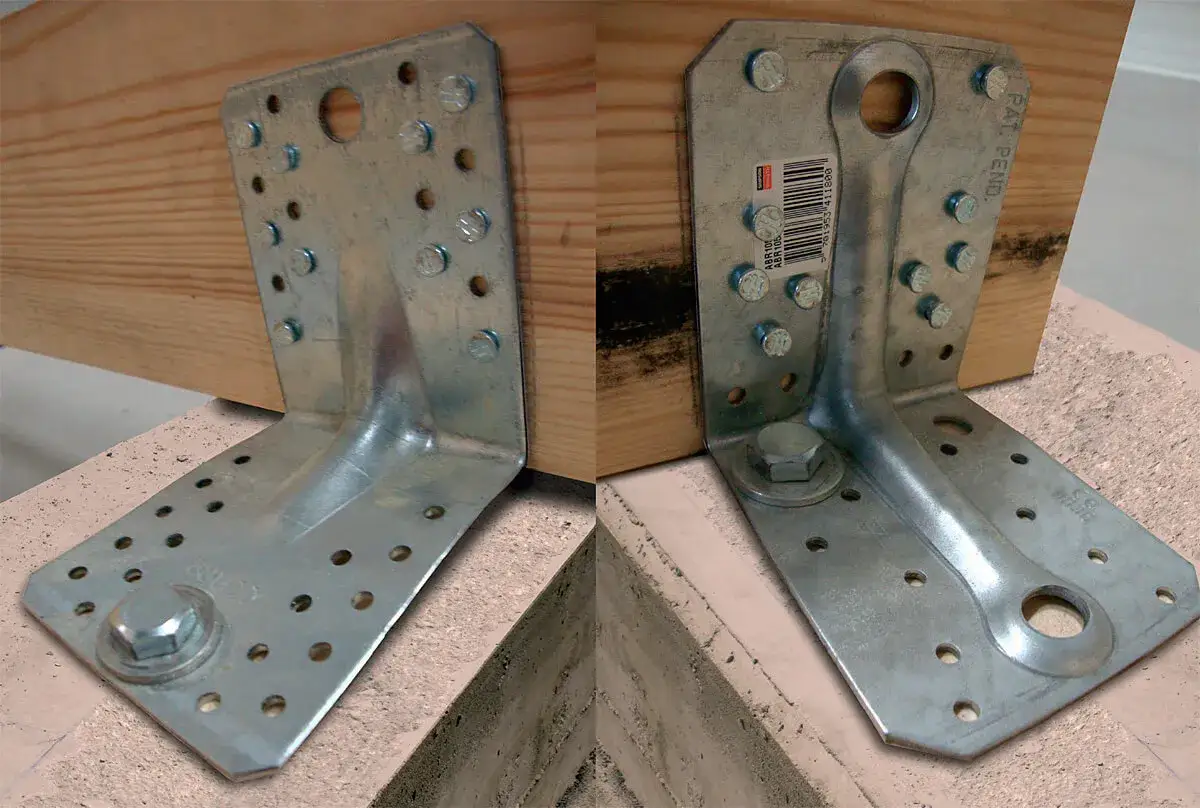

Kątowniki ciesielskie: Uniwersalny żołnierz na budowie

Kątowniki ciesielskie to prawdziwi "uniwersalni żołnierze" w świecie złączy. Ich wszechstronność sprawia, że są podstawą wielu konstrukcji, umożliwiając łączenie elementów drewnianych pod kątem prostym. Spotkamy je w kilku wariantach: od standardowych, przez wzmocnione (z dodatkowymi przetłoczeniami zwiększającymi sztywność i nośność), aż po regulowane, które pozwalają na pewną korektę ustawienia już po zamocowaniu. Są niezastąpione przy mocowaniu słupów do belek, tworzeniu ram czy wzmacnianiu narożników, stanowiąc solidne i stabilne połączenie.

Płytki perforowane i płaskowniki: Gdy trzeba połączyć elementy w jednej płaszczyźnie

Kiedy zachodzi potrzeba połączenia elementów drewnianych w jednej płaszczyźnie, z pomocą przychodzą płytki perforowane i płaskowniki. Charakteryzują się one dużą powierzchnią styku z drewnem, co pozwala na równomierne rozłożenie obciążeń i wzmocnienie połączenia. Są idealne do przedłużania belek, gdzie dwa krótsze elementy muszą tworzyć jeden dłuższy, a także do wzmacniania istniejących połączeń, które wymagają dodatkowej stabilizacji. Ich prosta konstrukcja i łatwość montażu sprawiają, że są często wybierane do wielu zastosowań.

Wieszaki belek (siodełka): Jak profesjonalnie podwiesić belki stropowe i krokwie?

Wieszaki belek, często nazywane również siodełkami lub butami, to specjalistyczne złącza przeznaczone do bezpiecznego i stabilnego podwieszania belek stropowych, krokwi czy innych elementów konstrukcyjnych. Umożliwiają one mocowanie belek do belek głównych, ścian murowanych lub słupów, zapewniając solidne podparcie i efektywne przenoszenie obciążeń pionowych. Ich konstrukcja, często wyposażona w specjalne otwory na gwoździe lub wkręty, gwarantuje, że podwieszone elementy pozostaną na swoim miejscu, nawet pod dużym obciążeniem.

Podstawy słupa i kotwy: Klucz do stabilności i ochrony drewna przed wilgocią

Stabilność każdej konstrukcji drewnianej zaczyna się od podstawy. Podstawy słupa i kotwy to niezbędne elementy do mocowania pionowych słupów drewnianych do podłoża, najczęściej betonowego fundamentu. Pełnią one podwójną funkcję: po pierwsze, zapewniają solidne zakotwienie i stabilność całej konstrukcji, a po drugie, co równie ważne, izolują drewno od bezpośredniego kontaktu z wilgocią z gruntu. Dzięki temu chronią drewno przed gniciem, pleśnią i degradacją, znacząco przedłużając jego żywotność. Na rynku dostępne są różne typy podstaw, takie jak regulowane (umożliwiające precyzyjne poziomowanie), do wbetonowania (dla maksymalnej stabilności) czy do przykręcenia (dla łatwiejszego montażu).

Specjalistyczne złącza do zadań specjalnych: Złącza do więźby, knagi i inne

W bardziej skomplikowanych konstrukcjach, zwłaszcza w więźbach dachowych, gdzie obciążenia są duże, a połączenia muszą być precyzyjne, stosuje się specjalistyczne złącza. Przykładem są złącza krokwiowo-płatwiowe, które zapewniają stabilne mocowanie krokwi do płatwi, czy knagi, używane do wzmacniania połączeń w newralgicznych punktach. Te elementy są projektowane z myślą o konkretnych, wymagających zastosowaniach, gwarantując precyzję, wytrzymałość i bezpieczeństwo w skomplikowanych układach konstrukcyjnych. Ich użycie jest często podyktowane wymogami projektowymi i obliczeniami statycznymi.

Jak wybrać idealne blachy do swojego projektu? Kluczowe kryteria

Wybór odpowiednich złączy ciesielskich to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa i trwałości. Niewłaściwy dobór może mieć katastrofalne skutki dla całej konstrukcji. Aby podjąć świadomą decyzję, należy wziąć pod uwagę kilka kluczowych kryteriów.

Grubość blachy i jej znaczenie dla nośności

Grubość blachy, z której wykonane jest złącze, to jeden z najważniejszych parametrów wpływających na jego nośność, czyli zdolność do przenoszenia obciążeń. Złącza ciesielskie są zazwyczaj produkowane z blachy stalowej o grubości od 1 do 4 mm. Zasada jest prosta: im większe przewidywane obciążenia i wymagania konstrukcyjne, tym grubsze złącze powinniśmy wybrać. Zbyt cienkie złącze może nie sprostać obciążeniom, co grozi deformacją lub nawet pęknięciem. Z kolei zbyt grube może być niepotrzebnym wydatkiem, jeśli konstrukcja nie wymaga aż tak dużej wytrzymałości. Zawsze należy kierować się specyfikacją techniczną projektu i zaleceniami producenta.

Ochrona przed korozją: Dlaczego ocynk to absolutne minimum?

Drewno i metal to materiały, które w kontakcie z wilgocią mogą ulegać degradacji. Dlatego ochrona antykorozyjna złączy ciesielskich jest absolutnie kluczowa, szczególnie w przypadku konstrukcji narażonych na działanie warunków atmosferycznych. Ocynk, czyli pokrycie stali warstwą cynku, jest w tym przypadku absolutnym minimum. Cynk tworzy barierę ochronną, która zapobiega rdzewieniu stali. Istnieją różne metody cynkowania, np. ogniowe (zanurzenie w roztopionym cynku, dające grubszą i trwalszą powłokę, idealną na zewnątrz) oraz galwaniczne (elektrolityczne, dające cieńszą powłokę, często wystarczającą do zastosowań wewnętrznych lub mniej agresywnych środowisk). Wybór metody cynkowania powinien być podyktowany klasą ekspozycji, czyli stopniem narażenia złącza na wilgoć i czynniki korozyjne.

Analiza obciążeń: Jak dopasować złącze do skali projektu (altana vs. strop)?

Zanim wybierzesz konkretne złącza, musisz dokładnie przeanalizować obciążenia, jakie będzie musiała przenieść Twoja konstrukcja. Złącza do lekkiej altany, która przenosi głównie ciężar własny i niewielkie obciążenia wiatru, będą miały zupełnie inne wymagania niż te przeznaczone do ciężkiej więźby dachowej czy stropu, gdzie dochodzą obciążenia śniegiem, ludźmi czy meblami. Należy uwzględnić: obciążenia stałe (ciężar własny konstrukcji), zmienne (ludzie, meble, śnieg, wiatr) oraz ewentualne dynamiczne (np. wibracje). W przypadku bardziej skomplikowanych projektów, takich jak budowa domu czy dużego dachu, zawsze zalecam konsultację z konstruktorem. Specjalista pomoże precyzyjnie obliczyć obciążenia i dobrać odpowiednie złącza, gwarantując bezpieczeństwo i zgodność z przepisami.

Certyfikaty i aprobaty techniczne: Gwarancja bezpieczeństwa, której nie można ignorować

Wybierając złącza ciesielskie, zawsze zwracaj uwagę na to, czy posiadają one odpowiednie certyfikaty i aprobaty techniczne. Dokumenty takie jak Europejska Ocena Techniczna (ETA) czy Aprobata Techniczna Instytutu Techniki Budowlanej (ITB) to nie tylko formalność, ale przede wszystkim gwarancja bezpieczeństwa. Potwierdzają one, że produkt został przetestowany i spełnia określone normy wytrzymałościowe i jakościowe, a jego parametry są zgodne z deklaracjami producenta. Ignorowanie certyfikatów to ryzykowne posunięcie, które może prowadzić do użycia produktów o nieznanej jakości i wytrzymałości, co w konsekwencji może zagrozić stabilności całej konstrukcji. Zawsze stawiaj na sprawdzone i certyfikowane rozwiązania.

Montaż krok po kroku: Jak prawidłowo mocować blachy do łączenia drewna?

Nawet najlepiej dobrane złącze ciesielskie nie spełni swojej funkcji, jeśli nie zostanie prawidłowo zamontowane. To właśnie od precyzji i zgodności z zaleceniami producenta zależy ostateczna wytrzymałość i bezpieczeństwo połączenia. Pamiętaj, że montaż to nie tylko kwestia siły, ale przede wszystkim techniki i użycia właściwych elementów.

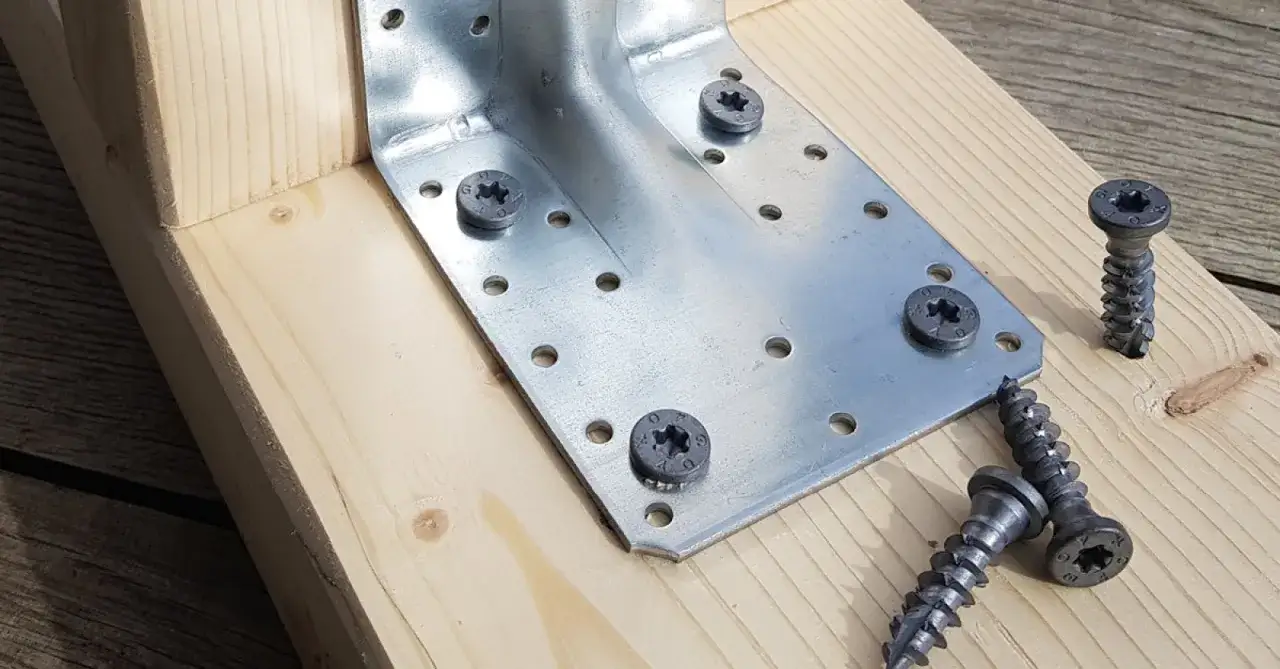

Gwoździe czy wkręty? Dobór SYSTEMOWYCH elementów montażowych

To jest absolutnie kluczowa kwestia, której nie można bagatelizować. Do montażu złączy ciesielskich należy używać wyłącznie systemowych łączników. Najczęściej są to specjalne gwoździe pierścieniowe (typu anchor, CNA) lub dedykowane wkręty (np. CSA). Dlaczego to takie ważne? Ponieważ zwykłe gwoździe gładkie, papiaki czy wkręty do płyt gipsowo-kartonowych nie zapewniają odpowiedniej siły mocowania i nie są w stanie przenieść obciążeń, dla których złącze zostało zaprojektowane. Ich stosowanie jest jednym z najpoważniejszych błędów montażowych, który drastycznie obniża nośność połączenia i może prowadzić do awarii konstrukcji. Zawsze należy sprawdzić w dokumentacji technicznej producenta złącza, jakiego typu i o jakiej długości łączników należy użyć, a także w jakiej liczbie.

Zasada pełnej perforacji: Dlaczego należy wypełniać wszystkie otwory?

W złączach ciesielskich znajdziesz liczne otwory montażowe. Zasada "pełnej perforacji" oznacza, że każdy z tych otworów musi zostać wypełniony odpowiednim łącznikiem. Jest to niezwykle ważne, ponieważ każdy otwór jest zaprojektowany tak, aby przyczyniać się do nośności złącza. Pozostawienie pustych otworów to nie "oszczędność", a poważne osłabienie połączenia. W efekcie, złącze nie będzie w stanie przenieść deklarowanych przez producenta obciążeń, a jego wytrzymałość może zostać drastycznie zredukowana, co w konsekwencji zagraża bezpieczeństwu całej konstrukcji.

Technika montażu: Praktyczne wskazówki dla popularnych połączeń (słup-belka, belka-murłata)

Podczas montażu złączy, niezależnie od typu połączenia, zawsze należy przestrzegać kilku podstawowych zasad. Po pierwsze, upewnij się, że złącze ma pełny styk z drewnem – nie może być żadnych szczelin, które mogłyby osłabić połączenie. Po drugie, prawidłowo wyrównaj elementy przed ich ostatecznym zamocowaniem. W przypadku wbijania gwoździ lub wkręcania wkrętów, staraj się unikać rozszczepiania drewna, co jest szczególnie ważne przy krawędziach. Jeśli łączysz słup z belką za pomocą kątowników, upewnij się, że kątowniki są umieszczone symetrycznie i mocno dociśnięte do obu elementów. Przy montażu wieszaków belek (np. belka-murłata), upewnij się, że belka jest w pełni osadzona w wieszaku, a łączniki są wbijane/wkręcane prostopadle do powierzchni drewna, zgodnie z instrukcją.

Najczęstsze błędy przy montażu i jak ich uniknąć, by nie ryzykować katastrofą?

Nawet najbardziej doświadczeni majsterkowicze czy początkujący budowniczowie mogą popełnić błędy podczas montażu złączy ciesielskich. Niestety, w tym przypadku błędy te mogą mieć katastrofalne konsekwencje, prowadząc do osłabienia, a nawet zawalenia się konstrukcji. Warto uczyć się na cudzych błędach, aby uniknąć własnych. Według danych Castoramy, niewłaściwy montaż jest jedną z głównych przyczyn problemów z konstrukcjami drewnianymi.

Błąd #1: Stosowanie przypadkowych gwoździ i wkrętów zamiast systemowych

To błąd, który powtarza się nagminnie i jest niestety jednym z najgroźniejszych. Jak już wspomniałem, użycie zwykłych gwoździ gładkich, cienkich wkrętów do płyt gipsowo-kartonowych czy innych przypadkowych elementów mocujących zamiast dedykowanych gwoździ pierścieniowych (typu anchor, CNA) lub specjalnych wkrętów (np. CSA) to prosta droga do katastrofy. Zwykłe łączniki nie mają odpowiedniej wytrzymałości na wyrywanie i ścinanie, co oznacza, że połączenie nie będzie w stanie przenieść przewidzianych obciążeń. Według Castoramy, "zastosowanie zwykłych gwoździ zamiast gwoździ systemowych (pierścieniowych) obniża nośność połączenia nawet o 70%". To ogromna różnica, która może zadecydować o bezpieczeństwie Twojej konstrukcji.

Błąd #2: "Oszczędność" na liczbie łączników – groźne konsekwencje

Kolejnym powszechnym błędem jest "oszczędzanie" na liczbie łączników, czyli niewypełnianie wszystkich otworów w złączu. To jest fałszywa oszczędność! Każdy otwór w złączu został zaprojektowany i przetestowany, aby przyczyniać się do jego całkowitej nośności. Pozostawienie pustych otworów oznacza, że złącze nie będzie działać zgodnie z założeniami producenta i jego deklarowana wytrzymałość zostanie drastycznie obniżona. Zasada pełnej perforacji jest tu nie do podważenia – jeśli złącze ma 10 otworów, należy użyć 10 łączników. W przeciwnym razie ryzykujesz, że połączenie ulegnie przedwczesnej awarii pod wpływem obciążeń, dla których teoretycznie zostało zaprojektowane.

Błąd #3: Zły dobór typu i rozmiaru złącza do konkretnego połączenia

Nie każde złącze pasuje do każdego połączenia. Użycie kątownika zamiast wieszaka belek, zbyt małego kątownika do dużego obciążenia, czy złącza bez odpowiedniej ochrony antykorozyjnej na zewnątrz, to błędy, które mogą mieć poważne konsekwencje. Każdy element konstrukcyjny wymaga indywidualnej analizy obciążeń i dobrania złącza o odpowiednich parametrach – grubości blachy, kształcie i wytrzymałości. Niewłaściwy dobór typu lub rozmiaru złącza może prowadzić do jego deformacji, pęknięcia, a w konsekwencji do utraty stabilności całej konstrukcji. Zawsze kieruj się projektem i specyfikacją techniczną, a w razie wątpliwości skonsultuj się ze specjalistą.

Praktyczne zastosowania: Gdzie blachy do drewna są absolutnie niezastąpione?

Złącza ciesielskie, dzięki swojej wszechstronności i niezawodności, znalazły swoje miejsce w niemal każdej konstrukcji drewnianej. Od prostych projektów ogrodowych po skomplikowane elementy budynków – ich rola jest nie do przecenienia. Przyjrzyjmy się, gdzie są one absolutnie niezastąpione.

Budowa wiaty, pergoli i altany ogrodowej

Wiaty, pergole i altany ogrodowe to jedne z najpopularniejszych zastosowań złączy ciesielskich, zwłaszcza dla majsterkowiczów. Dzięki nim, nawet osoby bez zaawansowanych umiejętności ciesielskich mogą stworzyć solidne i estetyczne konstrukcje. Podstawy słupa są kluczowe do mocowania pionowych elementów do podłoża, izolując drewno od wilgoci. Kątowniki ciesielskie doskonale sprawdzają się przy łączeniu belek dachowych z słupami, tworząc stabilne ramy. Wieszaki belek mogą być użyte do podwieszania lżejszych belek poprzecznych. Złącza te znacząco ułatwiają i przyspieszają budowę, jednocześnie zapewniając jej trwałość i bezpieczeństwo.

Konstrukcja tarasu drewnianego i zadaszenia

Taras drewniany to inwestycja, która wymaga solidnych rozwiązań, zwłaszcza że jest narażony na zmienne warunki atmosferyczne. Wieszaki belek są tu niezastąpione do mocowania legarów tarasowych do konstrukcji nośnej, zapewniając stabilne podparcie dla desek. Kątowniki stabilizują całą konstrukcję, łącząc ze sobą poszczególne elementy ramy. Jeśli taras posiada zadaszenie, podstawy słupa będą kluczowe dla jego pionowych elementów. Warto pamiętać o znaczeniu ochrony antykorozyjnej w tych konstrukcjach – ocynkowane złącza to podstawa, aby zapobiec rdzewieniu i degradacji w wilgotnym środowisku.

Przeczytaj również: Ile kosztuje metr sześcienny drewna konstrukcyjnego? Ceny i czynniki wpływające

Montaż więźby dachowej i stropów

W przypadku więźb dachowych i stropów, złącza ciesielskie są absolutnie niezastąpione. To one odpowiadają za precyzję, wytrzymałość i bezpieczeństwo tych kluczowych elementów konstrukcyjnych budynku, które przenoszą znaczne obciążenia (śnieg, wiatr, ciężar własny, obciążenia użytkowe). Specjalistyczne złącza, takie jak złącza krokwiowo-płatwiowe, knagi, czy wieszaki belek, są projektowane tak, aby sprostać rygorystycznym wymaganiom statycznym. Ich zastosowanie gwarantuje, że dach będzie stabilny i odporny na ekstremalne warunki, a stropy bezpiecznie utrzymają ciężar kondygnacji. W tych zastosowaniach szczególnie ważne jest ścisłe przestrzeganie projektu i użycie certyfikowanych produktów.

Twoja konstrukcja w dobrych rękach: Jak złącza ciesielskie zapewniają spokój na lata?

Złącza ciesielskie to cisi bohaterowie każdej konstrukcji drewnianej. Odpowiednio dobrane, poprawnie zamontowane i wykonane z wysokiej jakości materiałów, są gwarancją trwałości, bezpieczeństwa i stabilności na lata. Niezależnie od tego, czy budujesz prostą altanę, czy skomplikowaną więźbę dachową, inwestycja w sprawdzone złącza i dbałość o ich prawidłowy montaż to inwestycja w Twój spokój ducha i długowieczność zbudowanych obiektów. Pamiętaj, że solidne połączenia to fundament, na którym opiera się cała konstrukcja, a ich niezawodność przekłada się na komfort i bezpieczeństwo użytkowania przez wiele pokoleń.
