Przedłużanie belek drewnianych - Jak to zrobić bezpiecznie i trwale?

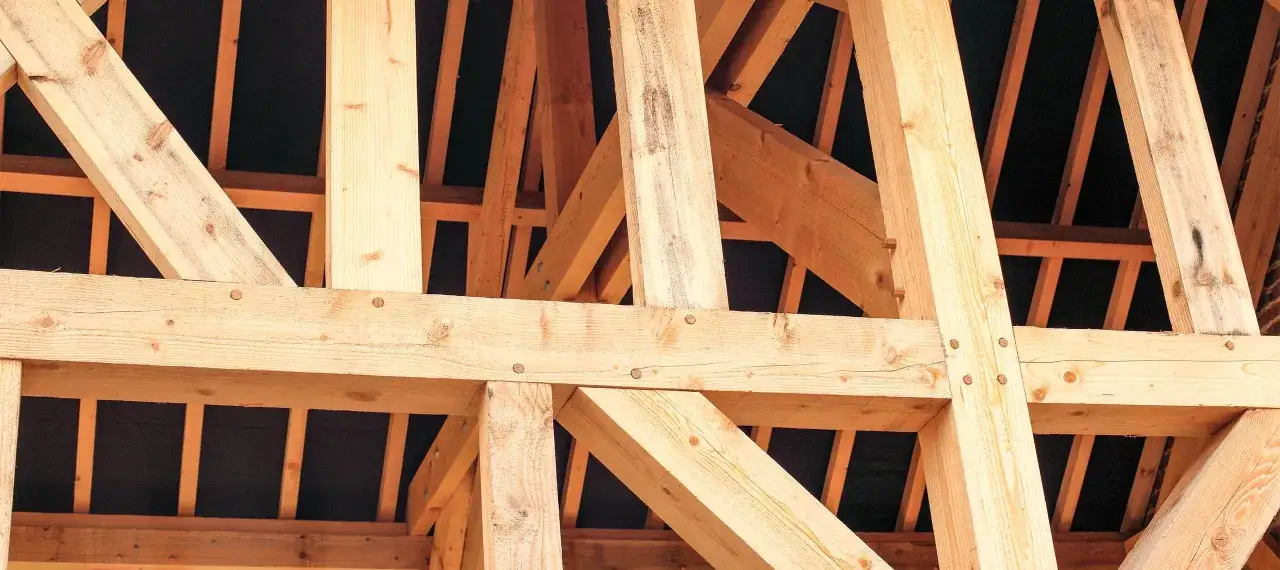

Dlaczego i kiedy przedłużanie belek drewnianych staje się koniecznością?

W mojej praktyce często spotykam się z sytuacjami, gdy standardowe długości belek drewnianych dostępnych w tartakach – zazwyczaj do 6 metrów – okazują się niewystarczające. To właśnie wtedy przedłużanie belek staje się nie tylko opcją, ale wręcz koniecznością. Projektowanie współczesnych budynków, zwłaszcza tych o otwartych przestrzeniach i dużych rozpiętościach, wymaga elementów konstrukcyjnych o długościach przekraczających te standardowe wymiary.

Innym kluczowym obszarem, gdzie przedłużanie belek odgrywa fundamentalną rolę, jest renowacja i wzmacnianie starych konstrukcji. Często musimy ratować historyczne elementy, które uległy uszkodzeniu lub po prostu nie spełniają już współczesnych norm obciążeniowych. Zamiast wymieniać całą belkę, co bywa niemożliwe lub nieekonomiczne, możemy ją przedłużyć lub wzmocnić, zachowując przy tym jej oryginalny charakter.

Nie można również zapominać o aspektach ekonomicznych i logistycznych. Przedłużanie belek na placu budowy lub w warsztacie może znacząco zoptymalizować koszty transportu, zwłaszcza w przypadku elementów o niestandardowych wymiarach, które wymagałyby specjalistycznego przewozu. Jest to także sposób na efektywne wykorzystanie dostępnego materiału, minimalizując odpady.

Potrzeba łączenia belek na długości najczęściej pojawia się w przypadku kluczowych elementów konstrukcyjnych, takich jak belki stropowe, które muszą przenosić obciążenia użytkowe i własne, płatwie w więźbach dachowych, odpowiedzialne za podparcie krokwi, czy murłaty, stanowiące połączenie dachu ze ścianami budynku. W każdym z tych przypadków solidne i prawidłowo wykonane połączenie jest gwarancją bezpieczeństwa i trwałości całej konstrukcji.

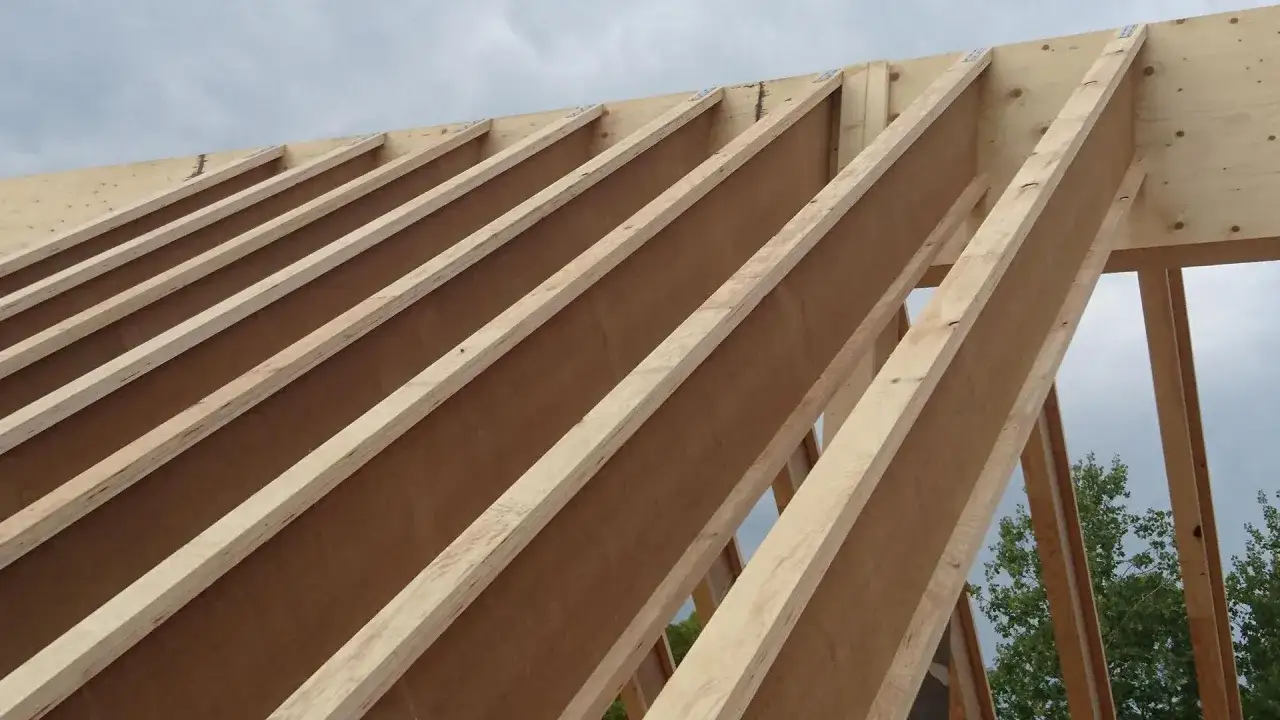

Fundamenty solidnej pracy: Kluczowe zasady, o których musisz pamiętać przed cięciem

Zanim w ogóle pomyślimy o cięciu drewna i wyborze konkretnej metody łączenia, musimy zrozumieć, że bezpieczeństwo i trwałość konstrukcji zależą od przestrzegania kilku fundamentalnych zasad. Pierwszą i najważniejszą jest dokładna ocena obciążeń działających na belkę. Musimy wiedzieć, jakie siły – ściskające, rozciągające, zginające czy ścinające – będą na nią oddziaływać. Bez tej wiedzy, każda próba łączenia będzie obarczona ryzykiem.

Kolejną, absolutnie kluczową zasadą, jest prawidłowe umiejscowienie złącza. To jeden z najczęstszych błędów, jakie obserwuję. Złącza należy bezwzględnie unikać w strefie maksymalnego momentu zginającego, czyli zazwyczaj na środku rozpiętości belki. To właśnie tam belka jest najbardziej obciążona i każde osłabienie w tym miejscu może prowadzić do katastrofy budowlanej. Zgodnie z tym, co podkreślają eksperci, na przykład na stronie dekarziciesla.pl, najkorzystniej jest umieszczać złącza w pobliżu podpór, gdzie moment zginający jest bliski zeru. Idealnym przykładem są belki gerberowskie, gdzie złącza projektuje się dokładnie nad słupami lub w punktach przegubowych, gdzie zginanie jest minimalne.

Nie mniej ważne jest przygotowanie drewna do łączenia. Materiał musi być odpowiednio suchy – jego wilgotność ma ogromny wpływ na stabilność i wytrzymałość połączenia. Zbyt wilgotne drewno może kurczyć się po wyschnięciu, prowadząc do luzów w złączu. Warto również rozważyć impregnację drewna, aby zabezpieczyć je przed szkodnikami i wilgocią. Oczywiście, ogólna jakość materiału – brak sęków w miejscu łączenia, pęknięć czy innych wad – jest priorytetem.

Na koniec, ale nie mniej istotne: wybór metody i wykonanie musi być zgodne z projektem budowlanym i obowiązującymi normami. W przypadku kluczowych elementów konstrukcyjnych, takich jak belki stropowe czy płatwie, konsultacja z konstruktorem jest absolutnie niezbędna. Samodzielne, "na oko" podejmowanie decyzji w tych kwestiach to proszenie się o kłopoty. Pamiętajmy, że odpowiedzialność za bezpieczeństwo spoczywa na wykonawcy i projektancie, a solidny projekt to podstawa.

Sztuka ciesielska w praktyce: Tradycyjne metody łączenia belek krok po kroku

Tradycyjne metody łączenia belek drewnianych to prawdziwa sztuka ciesielska, wymagająca precyzji, doświadczenia i głębokiego zrozumienia właściwości drewna. Charakteryzują się one tym, że połączenie tworzy się poprzez precyzyjne nacinanie i dopasowywanie elementów drewnianych, często bez użycia dodatkowych łączników metalowych, co nadaje im wyjątkową estetykę.

Nakładka prosta

To najprostsza forma połączenia, polegająca na ścięciu końców dwóch belek pod kątem prostym i nałożeniu ich na siebie. Następnie są one zazwyczaj skręcane śrubami lub wzmacniane kołkami. Stosuje się ją głównie przy elementach mało obciążonych na zginanie, na przykład w murłatach, gdzie dominują siły ściskające. Jej zaletą jest prostota wykonania, wadą – stosunkowo niska wytrzymałość na zginanie i rozciąganie.

Nakładka skośna

Znacznie wytrzymalsza od nakładki prostej. Polega na ścięciu końców belek pod ostrym kątem (zazwyczaj 1:3 lub 1:4), co znacząco zwiększa powierzchnię styku. Dzięki temu połączenie jest w stanie przenosić większe siły rozciągające i zginające. Często jest dodatkowo wzmacniana śrubami przechodzącymi przez całe złącze lub drewnianymi kołkami, co zapobiega rozsuwaniu się elementów. Jest to rozwiązanie pracochłonne, ale oferujące dobrą estetykę i solidność.

Zamek prosty lub skośny

Połączenia na zamek to bardziej skomplikowane techniki, które polegają na wycięciu w obu łączonych belkach specjalnych wyprofilowań, które wzajemnie się blokują. Zamek prosty to zazwyczaj połączenie na czop i gniazdo, które dobrze przenosi siły ściskające. Zamek skośny, często wzmacniany klinami, jest bardziej uniwersalny i potrafi przenosić zarówno siły ściskające, jak i rozciągające, a także momenty zginające, choć w ograniczonym zakresie. Precyzyjne nacięcia w połączeniach na zamek są kluczowe dla ich niezawodności i siły. Wymagają one mistrzowskiego rzemiosła, ale w zamian oferują eleganckie i bardzo mocne złącza, często stosowane w konstrukcjach, gdzie estetyka drewna jest priorytetem.

Podsumowując, tradycyjne połączenia ciesielskie mają swoje niezaprzeczalne zalety, ale i wady, które należy brać pod uwagę:

Nowoczesne podejście do konstrukcji: Szybkość i pewność dzięki łącznikom stalowym

Kiedy liczy się czas, powtarzalność i przewidywalna nośność, nowoczesne metody mechaniczne wkraczają do gry. Wykorzystują one stalowe elementy, które wzmacniają połączenie, często minimalizując osłabienie przekroju drewna. Są to rozwiązania inżynierskie, które w mojej opinii, zrewolucjonizowały budownictwo drewniane, zwłaszcza w kontekście prefabrykacji.

Dwustronne nakładki z blach stalowych

Jedną z najpopularniejszych metod jest zastosowanie dwustronnych nakładek z blach stalowych. Belki są łączone czołowo, a następnie po obu stronach połączenia przykręca się do nich stalowe blachy za pomocą śrub. Śruby te, przechodząc przez drewno i blachy, efektywnie przenoszą siły rozciągające i ściskające. Kluczowe jest tutaj odpowiednie rozmieszczenie i dokręcenie śrub, aby zapewnić równomierne rozłożenie naprężeń. Metoda ta jest stosunkowo szybka w montażu i oferuje wysoką nośność, co czyni ją idealną do łączenia belek o dużych obciążeniach.

Płytki kolczaste

Płytki kolczaste to małe, stalowe łączniki z zębami, które są wprasowywane w drewno pod wysokim ciśnieniem. Tworzą one sztywne i bardzo wytrzymałe połączenie, które jest niezwykle efektywne w przenoszeniu sił. Ich głównym zastosowaniem są prefabrykowane wiązary dachowe, gdzie pozwalają na szybkie i precyzyjne łączenie wielu elementów w złożone konstrukcje. Dzięki płytkom kolczastym możliwe jest tworzenie skomplikowanych geometrii wiązarów w warunkach fabrycznych, co znacznie przyspiesza montaż na budowie i gwarantuje powtarzalność jakości.

Gotowe okucia ciesielskie (kątowniki, wieszaki, złącza)

Rynek oferuje szeroką gamę gotowych okuć ciesielskich, takich jak kątowniki, wieszaki belek, złącza kątowe czy perforowane płytki. Są to uniwersalne elementy, które pozwalają na szybkie i efektywne łączenie drewna w różnych konfiguracjach. Ich dobór jest kluczowy i musi być ściśle powiązany z rodzajem i wielkością obciążenia, jakie mają przenosić. Producent zawsze podaje parametry nośności, co pozwala na precyzyjne dopasowanie do projektu. Jak słusznie zauważa dekarziciesla.pl, te metody zapewniają wysoką, przewidywalną nośność, co jest nieocenione w inżynierii budowlanej, gdzie bezpieczeństwo jest priorytetem.

Porównując te metody z tradycyjnymi, nowoczesne rozwiązania mechaniczne wyróżniają się przede wszystkim szybkością montażu i znacznie wyższą, łatwiejszą do obliczenia nośnością. Choć mogą być mniej estetyczne niż precyzyjne złącza ciesielskie, ich efektywność i przewidywalność w kontekście kosztów i czasu pracy często przesądzają o ich wyborze w budownictwie przemysłowym i mieszkaniowym.

Siła ukryta w spoinie: Czy połączenia klejone to przyszłość konstrukcji drewnianych?

W ostatnich latach obserwuję rosnące zainteresowanie połączeniami klejonymi w konstrukcjach drewnianych, i muszę przyznać, że widzę w nich ogromny potencjał. Metoda ta, choć wymaga precyzji i odpowiednich warunków, pozwala na uzyskanie połączeń o wyjątkowej trwałości i estetyce, często przewyższającej wytrzymałość litego drewna. Wykorzystuje się tu wysokowytrzymałe kleje konstrukcyjne, najczęściej na bazie żywic epoksydowych lub poliuretanowych, które po utwardzeniu tworzą spoinę o doskonałych parametrach mechanicznych.

Technika klejenia od A do Z zaczyna się od perfekcyjnego przygotowania powierzchni. Drewno musi być czyste, suche i pozbawione wszelkich zanieczyszczeń, które mogłyby osłabić adhezję kleju. Ważna jest również odpowiednia chropowatość powierzchni, często uzyskiwana przez lekkie przeszlifowanie. Następnie klej jest aplikowany równomiernie na obie łączone powierzchnie. Kluczowym etapem jest prawidłowy docisk – elementy muszą być ściśle do siebie dociśnięte przez cały czas wiązania kleju, aby zapewnić optymalne przenoszenie sił. Czas schnięcia, czyli czas utwardzania kleju, jest zróżnicowany i zależy od rodzaju kleju, temperatury i wilgotności otoczenia. Należy go bezwzględnie przestrzegać, zanim połączenie zostanie obciążone.

To, co mnie szczególnie fascynuje w tej metodzie, to możliwość uzyskania bardzo trwałego i estetycznego połączenia, które jest praktycznie niewidoczne, a jego wytrzymałość często nie ustępuje, a nawet przewyższa wytrzymałość litego materiału. Brak konieczności stosowania widocznych łączników metalowych sprawia, że konstrukcje klejone są cenione w architekturze za swoją lekkość i czystość formy.

Ciekawą koncepcją, która zyskuje na popularności, jest "hybrydowa moc", czyli łączenie klejenia z innymi metodami mechanicznymi, na przykład kołkowaniem. W takich połączeniach klej odpowiada za przenoszenie sił ścinających i usztywnienie połączenia, natomiast kołki (drewniane lub stalowe) przejmują siły rozciągające i zapobiegają rozwarstwieniu. Dlaczego takie połączenia są szczególnie wytrzymałe? Ponieważ łączą w sobie zalety obu technik: klej zapewnia ciągłość materiału i estetykę, a kołki dodatkowe mechaniczne zabezpieczenie. Stosuję je tam, gdzie wymagana jest maksymalna nośność i niezawodność, a jednocześnie chcemy zachować wizualną lekkość konstrukcji.

Którą metodę wybrać? Praktyczne scenariusze dla Twojej budowy

Wybór odpowiedniej metody przedłużania belek to zawsze decyzja podyktowana konkretnym scenariuszem, obciążeniami, estetyką i budżetem. Nie ma jednej uniwersalnej odpowiedzi, ale mogę wskazać, które techniki sprawdzają się najlepiej w typowych sytuacjach.

Przedłużanie belek stropowych: Na co zwrócić szczególną uwagę, by podłoga była stabilna?

Belki stropowe przenoszą jedne z największych obciążeń w budynku – ciężar własny stropu, podłóg, mebli, a także obciążenia użytkowe. Tutaj kluczowa jest wysoka sztywność i nośność. Zdecydowanie odradzam stosowanie prostych nakładek ciesielskich. Najlepszym wyborem będą dwustronne nakładki z blach stalowych, skręcane śrubami, lub połączenia klejone wzmocnione kołkami (hybrydowe). Te metody zapewniają maksymalną wytrzymałość na zginanie i ścinanie. Pamiętajmy, że złącze powinno być umieszczone jak najbliżej podpory, nigdy w środku rozpiętości, aby uniknąć osłabienia w strefie największych naprężeń.

Łączenie płatwi i murłat w więźbie dachowej: Jak zapewnić bezpieczeństwo dachu?

Więźba dachowa jest narażona na zmienne i często znaczne obciążenia – wiatr, śnieg. W przypadku płatwi, które podpierają krokwie, często stosuje się nakładki skośne wzmocnione śrubami. To połączenie jest wystarczająco mocne i estetyczne. Jeśli jednak mamy do czynienia z bardzo dużymi rozpiętościami lub skomplikowanymi geometrami, płytki kolczaste (zwłaszcza w prefabrykowanych wiązarach) lub dwustronne blachy stalowe będą bardziej odpowiednie, gwarantując przewidywalną nośność. Murłaty, ze względu na to, że głównie przenoszą siły ściskające i są mniej obciążone na zginanie, mogą być łączone na nakładkę prostą, choć zawsze zalecam jej wzmocnienie śrubami lub kołkami dla większej stabilności.

Przeczytaj również: Kalkulator zbrojenia online – oblicz dokładne potrzeby stali zbrojeniowej

Konstrukcje ozdobne i mała architektura: Gdzie estetyka wygrywa z siłą?

W przypadku pergoli, altan, zadaszeń tarasów czy innych elementów małej architektury, gdzie obciążenia są zazwyczaj mniejsze, a wygląd ma kluczowe znaczenie, możemy pozwolić sobie na większą swobodę. Tutaj tradycyjne połączenia ciesielskie na zamek (prosty lub skośny) lub estetyczne połączenia klejone sprawdzą się doskonale. Oferują one czystą, naturalną estetykę drewna, bez widocznych elementów metalowych. Oczywiście, nadal musimy zadbać o odpowiednie wymiarowanie i jakość wykonania, ale priorytetem staje się harmonia z otoczeniem i wizualna lekkość konstrukcji. Gotowe okucia ciesielskie, choć mniej estetyczne, mogą być użyte tam, gdzie są ukryte lub gdy ich industrialny charakter pasuje do projektu.

Tych błędów unikaj jak ognia: Najczęstsze pomyłki przy przedłużaniu belek

Z mojego doświadczenia wynika, że nawet najbardziej doświadczeni fachowcy mogą popełniać błędy, które w przypadku przedłużania belek drewnianych mogą mieć katastrofalne skutki. Poniżej przedstawiam najczęstsze i najbardziej krytyczne pomyłki, których należy unikać za wszelką cenę:

1. Błąd nr 1: Niewłaściwe umiejscowienie złącza w strefie maksymalnego zginania. To absolutny fundament, o którym wspominałem wcześniej. Umieszczenie złącza na środku rozpiętości belki, gdzie moment zginający jest największy, to proszenie się o kłopoty. Złącze w tym miejscu drastycznie osłabia konstrukcję, czyniąc ją podatną na ugięcia, pęknięcia, a w skrajnych przypadkach – na całkowite zawalenie. Konsekwencje mogą być tragiczne, zarówno dla bezpieczeństwa ludzi, jak i dla stabilności całego budynku.

2. Błąd nr 2: Niedopasowanie metody łączenia do rodzaju i wielkości obciążenia. Każda z omówionych metod ma swoje ograniczenia i specyficzne zastosowania. Wybór nakładki prostej dla belki stropowej przenoszącej duże obciążenia, czy też zastosowanie zbyt słabych okuć metalowych, to prosta droga do awarii. Należy pamiętać, że metody tradycyjne są często mniej wytrzymałe na rozciąganie niż metody mechaniczne czy klejone. Ignorowanie tych różnic i stosowanie "najłatwiejszej" lub "najtańszej" metody bez analizy obciążeń to błąd, który może skutkować nadmiernymi ugięciami, pęknięciami i koniecznością kosztownych napraw.

3. Błąd nr 3: Ignorowanie norm budowlanych i brak konsultacji z konstruktorem. To zaniedbanie, które może mieć najdalej idące konsekwencje. Normy budowlane nie są zbiorem sugestii, lecz przepisów, które gwarantują bezpieczeństwo i trwałość konstrukcji. Samodzielne podejmowanie decyzji o sposobie łączenia belek, zwłaszcza w elementach nośnych, bez wiedzy inżynierskiej i bez weryfikacji przez uprawnionego konstruktora, jest nie tylko nieodpowiedzialne, ale i nielegalne. Może to prowadzić do poważnych problemów prawnych, odmowy odbioru budynku, a co najważniejsze – do zagrożenia życia i zdrowia użytkowników. Profesjonalizm i dbałość o szczegóły to jedyna droga do bezpiecznej i trwałej konstrukcji.
