Mocowanie murłaty bez wieńca - Czy to bezpieczne? Poradnik

Mocowanie murłaty bez wieńca to alternatywne rozwiązanie konstrukcyjne, które budzi wiele pytań wśród profesjonalistów z branży budowlanej, zaawansowanych majsterkowiczów oraz inwestorów. Zamiast tradycyjnego wieńca żelbetowego, murłata jest kotwiona bezpośrednio do ściany nośnej, co wymaga precyzyjnej wiedzy technicznej i ścisłego przestrzegania norm. Ten artykuł dostarczy Państwu kompleksowego przewodnika, który pomoże zrozumieć, kiedy i jak bezpiecznie zastosować tę metodę, a także na co zwrócić szczególną uwagę, aby zapewnić stabilność i trwałość konstrukcji dachu.

Mocowanie murłaty bez wieńca – czy to bezpieczne i kiedy warto je rozważyć?

Mocowanie murłaty bez wieńca to metoda, która polega na bezpośrednim zakotwieniu drewnianej belki murłaty do górnej krawędzi ściany nośnej, z pominięciem wykonania tradycyjnego wieńca żelbetowego. Jest to rozwiązanie, które zyskuje na popularności ze względu na potencjalne korzyści, takie jak przyspieszenie prac budowlanych i eliminacja mostków termicznych. Rozważane jest przede wszystkim w kontekście modernizacji istniejących budynków, gdzie wykonanie wieńca byłoby technicznie skomplikowane lub nieekonomiczne, a także przy wznoszeniu nowych, lżejszych konstrukcji dachowych.

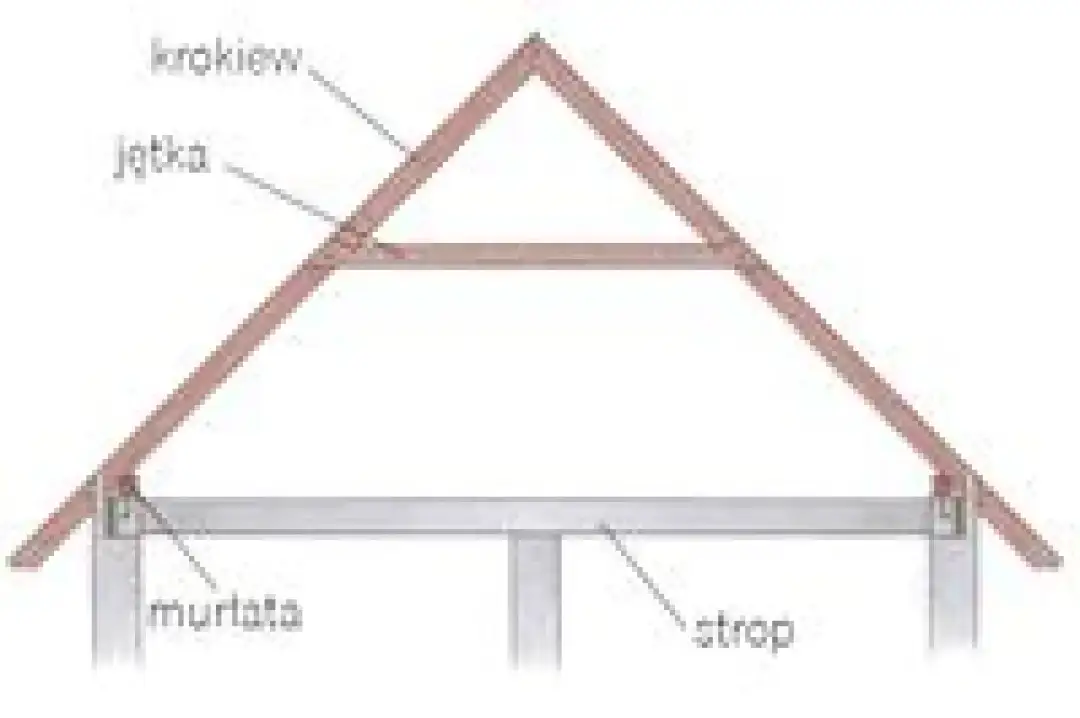

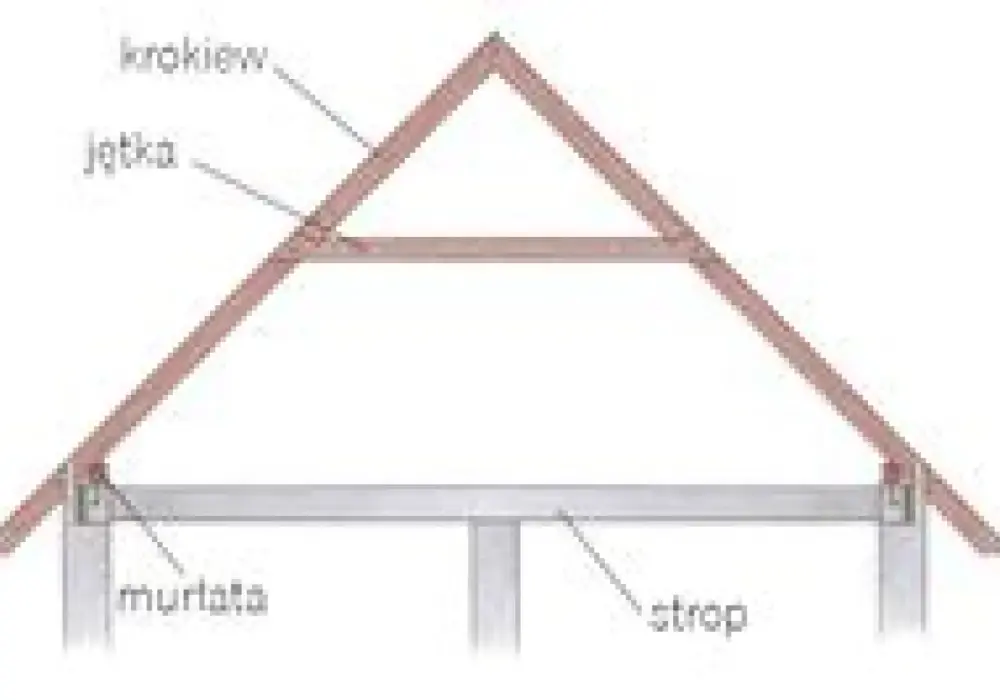

Rola murłaty a funkcja wieńca: Dlaczego tradycyjnie te dwa elementy współpracują?

Tradycyjnie murłata pełni funkcję podpory dla więźby dachowej, przenosząc obciążenia z dachu na ściany budynku. Jest to drewniana belka, która stanowi podstawę dla krokwi. W konwencjonalnym budownictwie murłata spoczywa na wieńcu żelbetowym. Wieniec, będący żelbetowym opaskowaniem na szczycie ścian, ma za zadanie spinać i usztywniać konstrukcję budynku, rozkładając równomiernie obciążenia i przeciwdziałając siłom rozporowym dachu. Ich współpraca jest kluczowa dla zapewnienia stabilności i sztywności całej konstrukcji, chroniąc ściany przed rozchylaniem się pod wpływem ciężaru dachu i sił zewnętrznych, takich jak wiatr czy śnieg.

Kiedy pominięcie wieńca jest technicznie uzasadnione? Analiza przypadków

Pominięcie wieńca jest technicznie uzasadnione w ściśle określonych sytuacjach, które wymagają dokładnej analizy konstrukcyjnej. Najczęściej spotykamy się z tym rozwiązaniem podczas modernizacji starych budynków, gdzie istniejące mury mogą nie być przystosowane do wykonania pełnego wieńca, lub jego wykonanie wiązałoby się z nadmiernymi kosztami i ingerencją w zabytkową substancję. Jest to również opcja dla prostych i lekkich konstrukcji dachowych, np. dachy dwuspadowe bez lukarn, gdzie siły rozporowe są mniejsze. Ważne jest, aby budynek znajdował się w rejonie o umiarkowanych obciążeniach wiatrem i śniegiem. Ponadto, ściany nośne muszą charakteryzować się dobrą nośnością i jednorodnością, co ma miejsce np. w przypadku murów z pełnej cegły, bloczków silikatowych czy betonu komórkowego wysokiej klasy.

Główne korzyści z rezygnacji z wieńca: oszczędność czasu i eliminacja mostków termicznych

Rezygnacja z wieńca żelbetowego niesie ze sobą kilka istotnych korzyści. Przede wszystkim, pozwala na znaczne przyspieszenie prac budowlanych. Eliminujemy etap szalowania, zbrojenia i betonowania wieńca, co oznacza mniej robót "mokrych" i krótszy czas oczekiwania na związanie betonu. To przekłada się na realne oszczędności finansowe i czasowe na placu budowy. Drugą, równie ważną korzyścią, jest eliminacja mostków termicznych. Żelbetowy wieniec, ze względu na swoją wysoką przewodność cieplną, stanowi potencjalne miejsce ucieczki ciepła z budynku. Pomijając go, możemy uzyskać bardziej szczelną i energooszczędną konstrukcję, co jest kluczowe w kontekście współczesnych wymagań dotyczących efektywności energetycznej budynków.

Kluczowe metody kotwienia murłaty bezpośrednio do muru: Przewodnik po technikach

Skuteczne i bezpieczne mocowanie murłaty bez wieńca opiera się na zastosowaniu odpowiednich systemów kotwiących, które zapewnią przeniesienie wszystkich obciążeń z dachu na ściany. Istnieją dwie główne metody kotwienia, które różnią się mechanizmem działania, zastosowaniem i wymaganiami wobec podłoża. Wybór właściwej techniki jest kluczowy dla trwałości i bezpieczeństwa całej konstrukcji.

Kotwy chemiczne: Najpewniejsze rozwiązanie do każdego rodzaju muru?

Kotwy chemiczne to obecnie jedno z najbardziej niezawodnych rozwiązań do mocowania murłaty, szczególnie w przypadku materiałów o zróżnicowanej strukturze, takich jak pustaki ceramiczne, bloczki z betonu komórkowego, a nawet stare, niejednorodne mury. Ich działanie polega na wklejaniu prętów gwintowanych w otwory wypełnione specjalną żywicą. Po związaniu żywica tworzy niezwykle mocne i trwałe połączenie, które charakteryzuje się bardzo wysoką nośnością. Kotwy chemiczne są odporne na drgania i dynamiczne obciążenia, a także zapewniają doskonałe uszczelnienie otworu, chroniąc przed wnikaniem wilgoci. Są idealne tam, gdzie wymagana jest maksymalna pewność połączenia i gdzie tradycyjne kotwy mechaniczne mogłyby uszkodzić strukturę muru.

Kotwy mechaniczne (rozporowe): Kiedy szybkość montażu ma znaczenie?

Kotwy mechaniczne, zwane również rozporowymi, to stalowe szpilki lub śruby, które po umieszczeniu w wywierconym otworze rozprężają się, klinując się w materiale ściany. Ich główną zaletą jest szybkość i prostota montażu, co może znacząco skrócić czas pracy. Są one jednak bardziej wymagające pod względem podłoża – najlepiej sprawdzają się w solidnych, pełnych materiałach, takich jak beton, pełna cegła czy bloczki silikatowe. W przypadku materiałów o niższej gęstości lub pustakach, ich skuteczność może być ograniczona, a ryzyko uszkodzenia muru podczas rozprężania większe. Ważne jest, aby dobrać odpowiedni typ kotwy mechanicznej do rodzaju materiału ściennego, aby zapewnić optymalne zakotwienie.

Jak dobrać średnicę i długość kotew do konstrukcji Twojego dachu?

Dobór odpowiednich parametrów kotew jest absolutnie kluczowy dla bezpieczeństwa konstrukcji. Zgodnie z powszechną praktyką i zaleceniami, minimalna średnica prętów gwintowanych lub szpilek kotwiących powinna wynosić 14 mm. Co do głębokości zakotwienia, powinna ona oscylować w granicach co najmniej 25-30 cm. Należy jednak pamiętać, że te wartości są orientacyjne. Ostateczne parametry kotew – ich średnica, długość oraz rodzaj – muszą być zawsze określone w projekcie konstrukcyjnym przez uprawnionego inżyniera. Biorą oni pod uwagę szereg czynników, takich jak rodzaj materiału ściany, przewidywane obciążenia dachu (wiatr, śnieg, ciężar własny), a także specyfikę lokalizacji budynku. Niewłaściwy dobór kotew może prowadzić do poważnych konsekwencji dla stabilności całej konstrukcji. Według danych Budomat Prus, "głębokość zakotwienia powinna wynosić co najmniej 25-30 cm, a średnica prętów nie mniej niż 14 mm".

Mocowanie murłaty bez wieńca krok po kroku: Od przygotowania po finalne dokręcenie

Precyzja i staranne przestrzeganie każdego etapu montażu murłaty bez wieńca to podstawa sukcesu i bezpieczeństwa całej konstrukcji. Każdy, nawet najmniejszy błąd, może mieć poważne konsekwencje dla stabilności dachu. Przedstawiamy szczegółowy przewodnik, który pomoże wykonać to zadanie zgodnie ze sztuką budowlaną.

Krok 1: Perfekcyjne przygotowanie podłoża – jak wyrównać i oczyścić ścianę?

Pierwszym i absolutnie fundamentalnym krokiem jest idealne przygotowanie powierzchni ściany, na której spocznie murłata. Podłoże musi być idealnie równe, czyste i suche. Wszelkie nierówności, ubytki czy wystające elementy należy usunąć. Jeśli ściana jest nierówna, konieczne jest zastosowanie zaprawy wyrównującej, która pozwoli uzyskać płaską i poziomą powierzchnię. Po wyrównaniu, powierzchnię należy dokładnie oczyścić z kurzu, gruzu i wszelkich luźnych cząstek, co zapewni lepszą przyczepność kolejnych warstw i prawidłowe osadzenie murłaty. Pamiętajmy, że murłata powinna spoczywać na całej swojej długości równomiernie, bez punktowych nacisków.

Krok 2: Izolacja przeciwwilgociowa – dlaczego papa pod murłatą to absolutna konieczność?

Kolejnym niezwykle ważnym etapem jest wykonanie izolacji poziomej pomiędzy murem a murłatą. Jest to absolutna konieczność, której pominięcie może prowadzić do tragicznych w skutkach konsekwencji. Izolacja ta zapobiega podciąganiu wilgoci z muru do drewnianej murłaty. Wilgoć jest największym wrogiem drewna konstrukcyjnego, prowadząc do jego gnicia, rozwoju pleśni i grzybów, a w konsekwencji do utraty nośności i osłabienia całej konstrukcji dachu. Najczęściej stosuje się papę podkładową na lepiku lub specjalne folie EPDM. Izolacja musi być ułożona starannie, na całej szerokości murłaty, z niewielkim zakładem, aby skutecznie odciąć drewno od wilgoci pochodzącej ze ściany.

Krok 3: Precyzyjne wyznaczanie i wiercenie otworów pod kotwy

Po przygotowaniu podłoża i ułożeniu izolacji, przystępujemy do wyznaczania miejsc wiercenia otworów pod kotwy. Ten etap wymaga maksymalnej precyzji. Najpierw należy dokładnie ułożyć murłatę na przygotowanym podłożu (na izolacji), a następnie, korzystając z miary i ołówka, zaznaczyć miejsca, w których będą wiercone otwory. Ważne jest, aby rozstaw kotew był zgodny z projektem konstrukcyjnym i aby otwory były wiercone prostopadle do powierzchni murłaty i ściany. Wiercenie otworów powinno odbywać się z użyciem wiertarki udarowej i odpowiedniego wiertła, a ich głębokość musi być zgodna z wymaganą głębokością zakotwienia. Po wywierceniu, otwory należy dokładnie oczyścić z pyłu, co jest szczególnie ważne w przypadku kotew chemicznych.

Krok 4: Aplikacja kotew – najważniejsze zasady dla systemów chemicznych i mechanicznych

Aplikacja kotew różni się w zależności od wybranego systemu:

W przypadku kotew chemicznych, po dokładnym oczyszczeniu otworu (szczotką i pompką), należy prawidłowo dozować żywicę. Żywica powinna wypełnić otwór od dna do około 2/3 głębokości. Następnie, ruchem obrotowym, wkręca się pręt gwintowany, aż żywica wypłynie na zewnątrz otworu. Ważne jest, aby przestrzegać czasu wiązania żywicy podanego przez producenta.

Dla kotew mechanicznych, po wywierceniu i oczyszczeniu otworu, kotwę należy prawidłowo osadzić. W przypadku kotew rozporowych, po włożeniu do otworu, są one rozprężane poprzez dokręcenie nakrętki lub wbicie trzpienia, co powoduje klinowanie się kotwy w materiale ściany. Należy upewnić się, że kotwa jest stabilnie osadzona i nie ma luzów.

Krok 5: Montaż murłaty, podkładki i finalne kotwienie – jak uniknąć błędów?

Po aplikacji kotew i związaniu żywicy (w przypadku kotew chemicznych), można przystąpić do montażu murłaty. Murłatę należy ostrożnie nasunąć na wystające pręty kotew. Następnie, na każdy pręt należy nałożyć duże, szerokie podkładki stalowe. Podkładki o wymiarach np. 80x80 mm są absolutnie niezbędne, ponieważ zapobiegają wciskaniu się nakrętki w drewno murłaty, co mogłoby osłabić połączenie i uszkodzić drewno. Równomiernie rozkładają one siłę docisku na większej powierzchni, zwiększając stabilność kotwienia. Po nałożeniu podkładek, nakręca się nakrętki i dokręca z odpowiednią siłą. Należy unikać zbyt mocnego dokręcania, które może uszkodzić drewno, oraz zbyt słabego, które nie zapewni odpowiedniego mocowania. Wskazówki dotyczące momentu dokręcającego często podawane są przez producentów kotew lub w projekcie konstrukcyjnym.

Najważniejsze parametry techniczne, których musisz przestrzegać

Bezpieczeństwo każdej konstrukcji budowlanej, a w szczególności dachu, zależy od ścisłego przestrzegania norm i parametrów technicznych. W przypadku mocowania murłaty bez wieńca, te zasady są jeszcze bardziej krytyczne, ponieważ nie ma dodatkowego elementu spinającego, jakim jest wieniec żelbetowy. Poniżej przedstawiam kluczowe aspekty, na które należy zwrócić uwagę.

Jaki jest bezpieczny rozstaw kotew? Standardowe odległości i wyjątki

Standardowy rozstaw kotew, który zapewnia odpowiednie przeniesienie obciążeń i stabilność murłaty, wynosi zazwyczaj od 1 do 1,5 metra. Jest to ogólna wytyczna, która musi być dostosowana do konkretnego projektu. Należy pamiętać, że w niektórych miejscach konieczne jest zagęszczenie rozstawu kotew. Dotyczy to przede wszystkim miejsc oparcia krokwi, gdzie występują największe siły skupione, oraz narożników konstrukcji dachu, gdzie obciążenia są często bardziej złożone i dynamiczne. W tych krytycznych punktach kotwy powinny być rozmieszczone gęściej, aby zapewnić maksymalną sztywność i odporność na siły rozporowe. Ostateczny rozstaw zawsze powinien wynikać z obliczeń statyczno-wytrzymałościowych wykonanych przez konstruktora.

Rola szerokich podkładek: Jak chronią drewno i rozkładają naprężenia?

Zastosowanie szerokich podkładek stalowych pod nakrętkami kotew to niezwykle ważny element, który często bywa niedoceniany. Podkładki o wymiarach rzędu 80x80 mm (lub większe, w zależności od potrzeb) pełnią kilka kluczowych funkcji. Po pierwsze, chronią drewno murłaty przed uszkodzeniem. Bez nich, siła docisku nakrętki skupiałaby się na bardzo małej powierzchni, co mogłoby prowadzić do wciskania się nakrętki w drewno, jego kruszenia i osłabienia połączenia. Po drugie, podkładki równomiernie rozkładają siły docisku na znacznie większej powierzchni murłaty. To zwiększa efektywność kotwienia, zapobiega lokalnym koncentracjom naprężeń i poprawia ogólną stabilność połączenia pomiędzy murłatą a kotwami. Jest to mały element, który ma ogromne znaczenie dla trwałości i bezpieczeństwa konstrukcji.

Siła docisku: Z jaką siłą dokręcać nakrętki, by nie uszkodzić murłaty?

Prawidłowe dokręcenie nakrętek na kotwach to delikatna operacja, która wymaga wyczucia i wiedzy. Zbyt mocne dokręcenie może prowadzić do uszkodzenia drewna murłaty, jego zgniecenia lub pęknięcia, co osłabi całe połączenie. Z kolei zbyt słabe dokręcenie nie zapewni odpowiedniego docisku, a tym samym nie zagwarantuje pełnej nośności kotwienia, czyniąc konstrukcję podatną na ruchy i odkształcenia. Idealna siła docisku powinna być określona w projekcie konstrukcyjnym lub w specyfikacji technicznej producenta kotew. Często podaje się ją jako moment dokręcający, który można kontrolować za pomocą klucza dynamometrycznego. W praktyce, nakrętki należy dokręcać "na wyczucie", aż do momentu, gdy murłata będzie stabilnie przylegać do ściany, ale bez nadmiernego ściskania drewna. Warto pamiętać, że drewno z czasem może się kurczyć, dlatego po pewnym okresie (np. kilku tygodniach) zaleca się ponowne sprawdzenie i ewentualne dociągnięcie nakrętek.

Potencjalne ryzyka i najczęstsze błędy: Czego absolutnie unikać?

Decyzja o mocowaniu murłaty bez wieńca, choć może przynieść pewne korzyści, niesie ze sobą również szereg potencjalnych ryzyk. Niewłaściwe wykonanie tego rozwiązania może mieć katastrofalne konsekwencje dla stabilności i bezpieczeństwa całego budynku. Kluczowe jest zrozumienie i unikanie najczęstszych błędów.

Należy pamiętać, że brak wieńca oznacza rezygnację z elementu, który spina i usztywnia całą konstrukcję budynku na najwyższej kondygnacji. Dlatego takie rozwiązanie musi być zawsze poparte analizą konstrukcyjną.

Brak konsultacji z konstruktorem: Dlaczego to największy błąd?

Absolutnie największym i najbardziej niebezpiecznym błędem jest brak konsultacji z uprawnionym inżynierem konstruktorem. Rezygnacja z wieńca żelbetowego to poważna zmiana w projekcie konstrukcyjnym budynku. Wieniec pełni kluczową rolę w rozkładaniu obciążeń i usztywnianiu ścian. Jego pominięcie wymaga szczegółowej analizy statyczno-wytrzymałościowej, która uwzględni wszystkie siły działające na dach i ściany, a także właściwości materiałów. Konstruktor dobierze odpowiedni rodzaj, średnicę, długość i rozstaw kotew, a także oceni, czy dany typ muru jest w ogóle zdolny do przeniesienia takich obciążeń. Pominięcie tej konsultacji to działanie na własne ryzyko, które może skutkować poważnymi uszkodzeniami konstrukcji, a nawet jej zawaleniem.

Niewłaściwe przygotowanie podłoża i brak izolacji: Ukryte zagrożenia dla drewna

Kolejnym poważnym błędem jest niewłaściwe przygotowanie podłoża pod murłatę oraz brak skutecznej izolacji przeciwwilgociowej. Jeśli podłoże jest nierówne, murłata nie będzie spoczywać na nim równomiernie, co doprowadzi do punktowych koncentracji naprężeń i osłabienia konstrukcji. Co gorsza, brak izolacji poziomej pomiędzy murem a drewnem to prosta droga do katastrofy. Wilgoć podciągana z muru będzie systematycznie niszczyć drewno murłaty, prowadząc do jego gnicia, rozwoju pleśni i grzybów. Skutkiem będzie utrata nośności murłaty, co z kolei zagrozi stabilności całej więźby dachowej. To ukryte zagrożenie, które może ujawnić się po latach, ale jego konsekwencje są nieodwracalne i bardzo kosztowne w naprawie.

Zbyt mała głębokość i zły rozstaw kotew: Jakie są konsekwencje dla stabilności dachu?

Nieprawidłowo dobrane parametry kotew, takie jak zbyt mała głębokość zakotwienia lub niewłaściwy rozstaw, to prosta droga do osłabienia całej konstrukcji dachu. Kotwy o zbyt małej głębokości nie będą w stanie przenieść pełnych obciążeń, co sprawi, że murłata będzie podatna na ruchy i odkształcenia. Podobnie, zbyt duży rozstaw kotew lub ich niewłaściwe rozmieszczenie (np. brak zagęszczenia w narożnikach czy pod krokwiami) spowoduje, że murłata nie będzie odpowiednio stabilizowana. Konsekwencje mogą być bardzo poważne: od pękania tynków i odkształceń dachu, po utratę stabilności całej konstrukcji, szczególnie podczas silnych wiatrów czy dużych obciążeń śniegiem. Taki dach przestaje być bezpieczny i wymaga natychmiastowej interwencji konstrukcyjnej.

Czy Twoja konstrukcja nadaje się do montażu murłaty bez wieńca? Lista sprawdzająca

Podjęcie decyzji o mocowaniu murłaty bez wieńca wymaga gruntownej analizy wielu czynników. Nie każda konstrukcja i nie każde warunki pozwalają na zastosowanie tego rozwiązania. Poniżej przedstawiam listę kontrolną, która pomoże ocenić, czy w Państwa przypadku taka metoda jest bezpieczna i uzasadniona.

Rodzaj dachu i jego ciężar: Kiedy lepiej nie rezygnować z wieńca?

Rodzaj dachu i jego ciężar to jedne z kluczowych czynników decydujących o możliwości rezygnacji z wieńca. Jeśli planowany jest skomplikowany dach (np. wielopołaciowy z lukarnami, wolim okiem) lub bardzo ciężki (np. z dachówką ceramiczną o dużej masie, z dodatkowymi obciążeniami, takimi jak panele fotowoltaiczne), generuje on znaczne siły rozporowe. W takich przypadkach wieniec żelbetowy, który spina i usztywnia całą konstrukcję, jest zazwyczaj niezbędny. Mocowanie murłaty bez wieńca jest bardziej odpowiednie dla prostych, lekkich konstrukcji dachowych, gdzie siły rozporowe są mniejsze i łatwiejsze do opanowania za pomocą samych kotew.

Materiał i stan ścian nośnych: Co dyskwalifikuje budynek?

Kluczowe dla bezpieczeństwa rozwiązania bez wieńca są cechy materiału i stan techniczny ścian nośnych. Rozwiązanie to wymaga murów o dobrej nośności, jednorodności i stabilności. Idealnie sprawdzają się ściany z pełnej cegły, bloczków silikatowych, betonu komórkowego o wysokiej klasie wytrzymałości, czy betonu. Co może dyskwalifikować budynek? Przede wszystkim słabej jakości materiały ścienne (np. stare, spękane pustaki, mury z kamienia o nieregularnej strukturze), zły stan techniczny muru (np. liczne pęknięcia, ubytki, zawilgocenie, brak spoin), a także ściany o niskiej wytrzymałości na ściskanie i rozciąganie. W takich przypadkach siły przenoszone przez kotwy mogłyby doprowadzić do uszkodzenia muru, a w konsekwencji do destabilizacji dachu.

Przeczytaj również: Zbrojenie balkonu: kluczowe zasady dla trwałej i bezpiecznej konstrukcji

Lokalizacja i strefy obciążenia wiatrem/śniegiem w Polsce: Czy to ma znaczenie?

Lokalizacja budynku i wynikające z niej strefy obciążenia wiatrem i śniegiem w Polsce mają ogromne znaczenie dla decyzji o rezygnacji z wieńca. Polska jest podzielona na strefy, w których występują różne wartości obciążeń. W rejonach o dużych obciążeniach wiatrem (np. tereny nadmorskie, górskie) oraz dużych obciążeniach śniegiem (np. pasma górskie), siły działające na dach są znacznie większe. W takich warunkach, gdzie występują znaczne siły rozporowe, ssące i ścinające, tradycyjny wieniec żelbetowy może być absolutnie niezbędny do zapewnienia odpowiedniej sztywności i stabilności konstrukcji. Mocowanie murłaty bez wieńca jest bardziej odpowiednie dla budynków zlokalizowanych w strefach o umiarkowanych obciążeniach, gdzie ryzyko ekstremalnych warunków pogodowych jest mniejsze. Zawsze należy sprawdzić mapy obciążeń i uwzględnić je w projekcie konstrukcyjnym.
