Łączniki do ścian działowych to często niedoceniane, lecz absolutnie kluczowe elementy każdej konstrukcji wewnętrznej. Odpowiadają one za stabilność i bezpieczeństwo przegród, stanowiąc fundament trwałości całego budynku. Ten artykuł to kompleksowy przewodnik, który pomoże zarówno majsterkowiczom, jak i profesjonalistom, w wyborze i montażu odpowiednich rozwiązań, odpowiadając na pytania "jakie?", "do czego?", "jak wybrać?" i "jak zamontować?".
Stabilne mocowanie ścianek działowych: klucz do bezpieczeństwa i trwałości
- Łączniki zapewniają sztywność i zapobiegają przewróceniu ścian działowych.
- W ścianach murowanych stosuje się płaskowniki lub kotwy kątowe, w G-K – profile metalowe.
- Kluczowa jest szczelina dylatacyjna przy stropie (ok. 1-2 cm) dla uniknięcia pęknięć.
- Wybór łącznika zależy od materiału ściany nośnej i działowej oraz wymagań (np. ogniowych, akustycznych).
- Taśma akustyczna pod profilami G-K poprawia izolacyjność i redukuje drgania.
- Montaż musi być zgodny z normą PN-EN 845-1.
Dlaczego solidne połączenie ścianki działowej to podstawa bezpieczeństwa?
Stabilne połączenie ścianki działowej ze ścianami nośnymi, stropem i podłogą jest absolutnie kluczowe dla bezpieczeństwa i trwałości całej konstrukcji. Łączniki, choć często niewidoczne po zakończeniu prac, stanowią fundament, na którym opiera się stabilność przegrody. Bez nich, nawet najlepiej wykonana ścianka działowa może stać się źródłem problemów, a w skrajnych przypadkach – zagrożeniem.
Rola łączników w konstrukcji: więcej niż tylko mocowanie
Łączniki to znacznie więcej niż tylko elementy mocujące. Ich głównym zadaniem jest zapewnienie sztywności przegrody i zabezpieczenie jej przed przewróceniem. Działają one jak swego rodzaju "kotwice", które integrują ściankę działową z resztą konstrukcji budynku. Dzięki nim ścianka jest w stanie przenosić niewielkie obciążenia boczne, na przykład wynikające z przypadkowego uderzenia, bez ryzyka utraty stabilności.
Ponadto, łączniki pełnią istotną rolę w zapobieganiu przenoszeniu niepożądanych obciążeń. Chociaż ścianka działowa jest konstrukcją nienośną, to bez odpowiedniego połączenia mogłaby być podatna na drgania lub ruchy konstrukcji budynku. Dobre łączniki pomagają w utrzymaniu integralności konstrukcyjnej, minimalizując ryzyko powstawania pęknięć na styku różnych elementów.
Konsekwencje błędów montażowych: od pęknięć po utratę stabilności
Pominięcie łączników lub ich nieprawidłowy montaż to błąd, który może mieć bardzo poważne konsekwencje. Najczęściej spotykanym problemem są pęknięcia, pojawiające się na styku ścianki działowej ze ścianami nośnymi lub stropem. Wynikają one z braku odpowiedniego usztywnienia i przenoszenia naprężeń, których łączniki miałyby zapobiegać.
W dłuższej perspektywie, brak stabilnego połączenia prowadzi do utraty stabilności całej ścianki. Może to objawiać się jej "chwianiem się", a w skrajnych przypadkach – przewróceniem. Taka sytuacja stwarza bezpośrednie zagrożenie dla bezpieczeństwa użytkowników pomieszczeń i wiąże się z koniecznością kosztownych i czasochłonnych napraw. Warto pamiętać, że zgodnie z normą PN-EN 845-1, łączniki powinny być stosowane w ścianach działowych, aby zapewnić ich odpowiednią wytrzymałość i stateczność.
Łączniki do ścian murowanych: Przegląd sprawdzonych rozwiązań
W przypadku ścian działowych murowanych, wykonanych z materiałów takich jak beton komórkowy, silikaty czy ceramika poryzowana, stosuje się specyficzne rodzaje łączników, które zapewniają trwałe i bezpieczne połączenie z konstrukcją budynku.

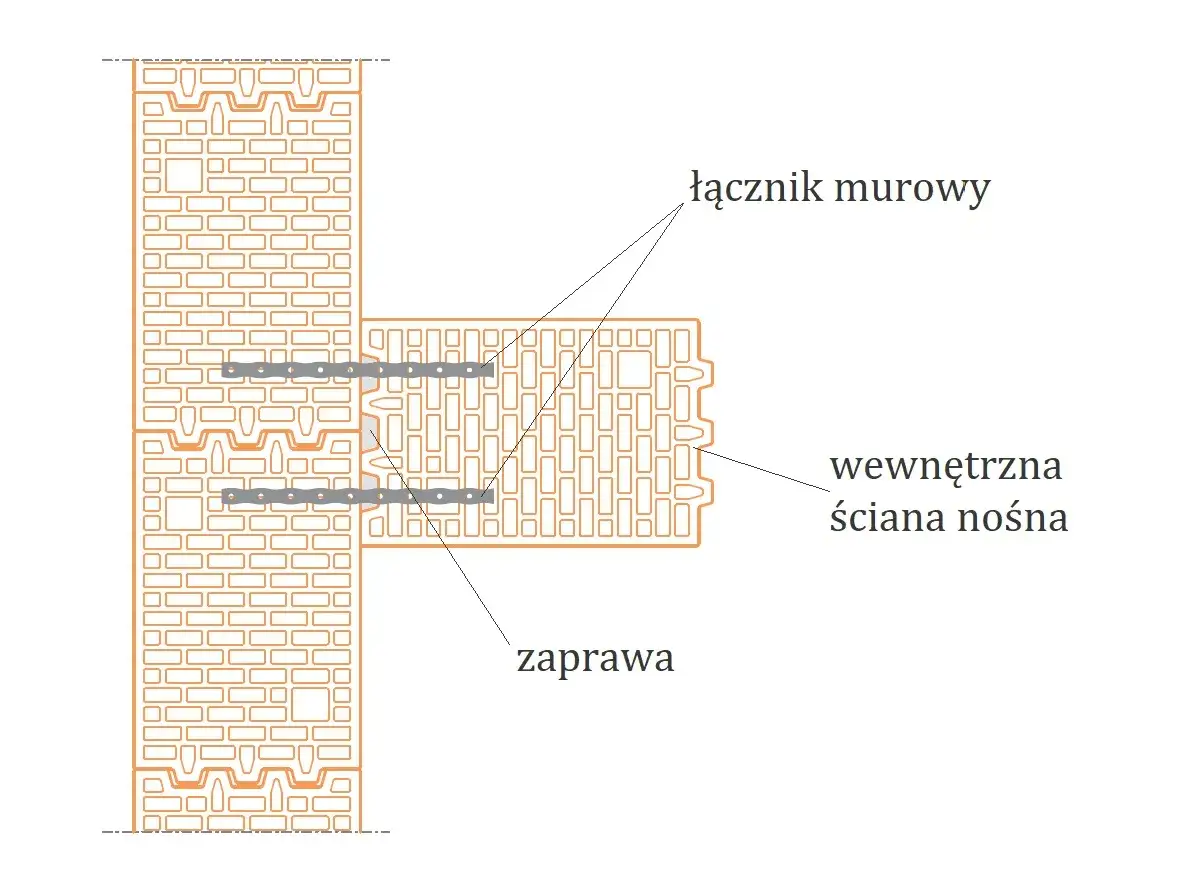

Płaskowniki ze stali nierdzewnej: uniwersalny i sprawdzony wybór

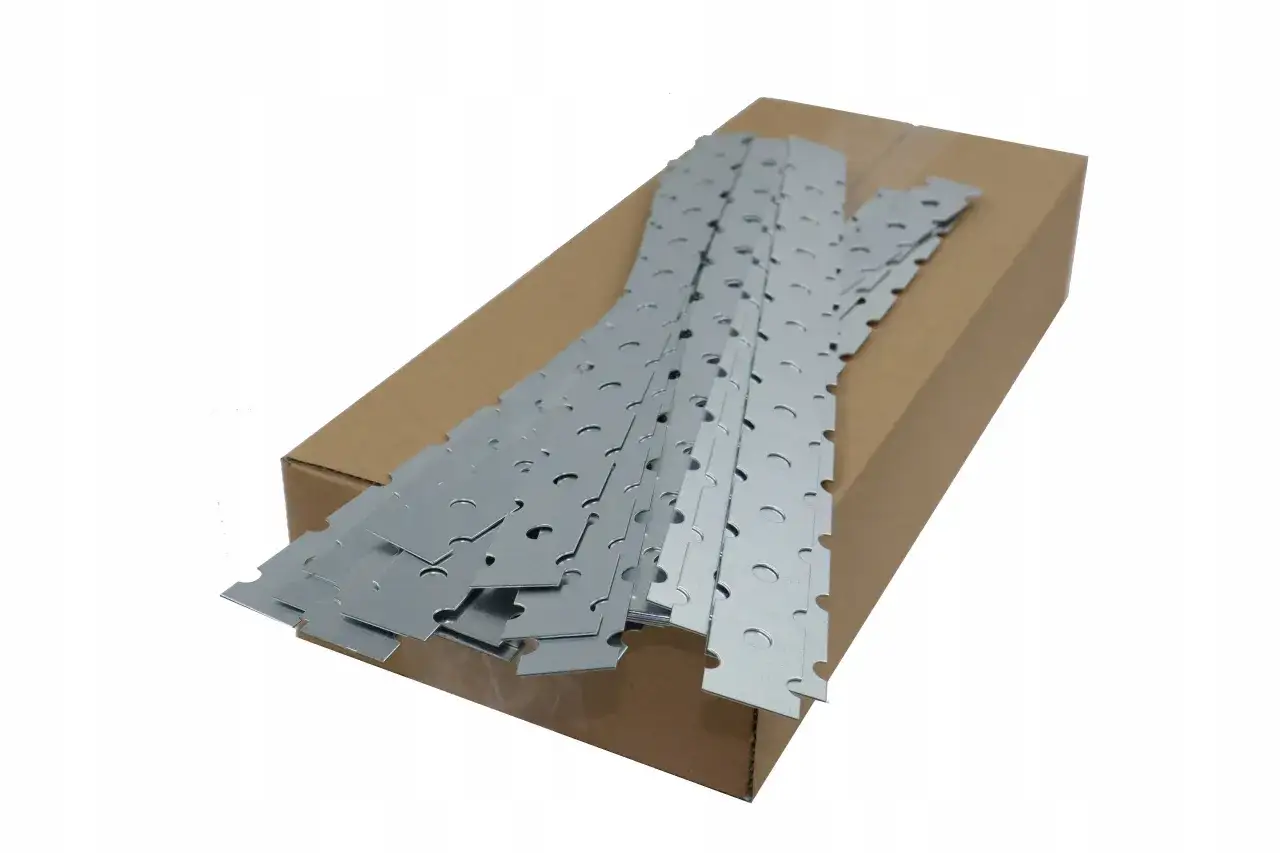

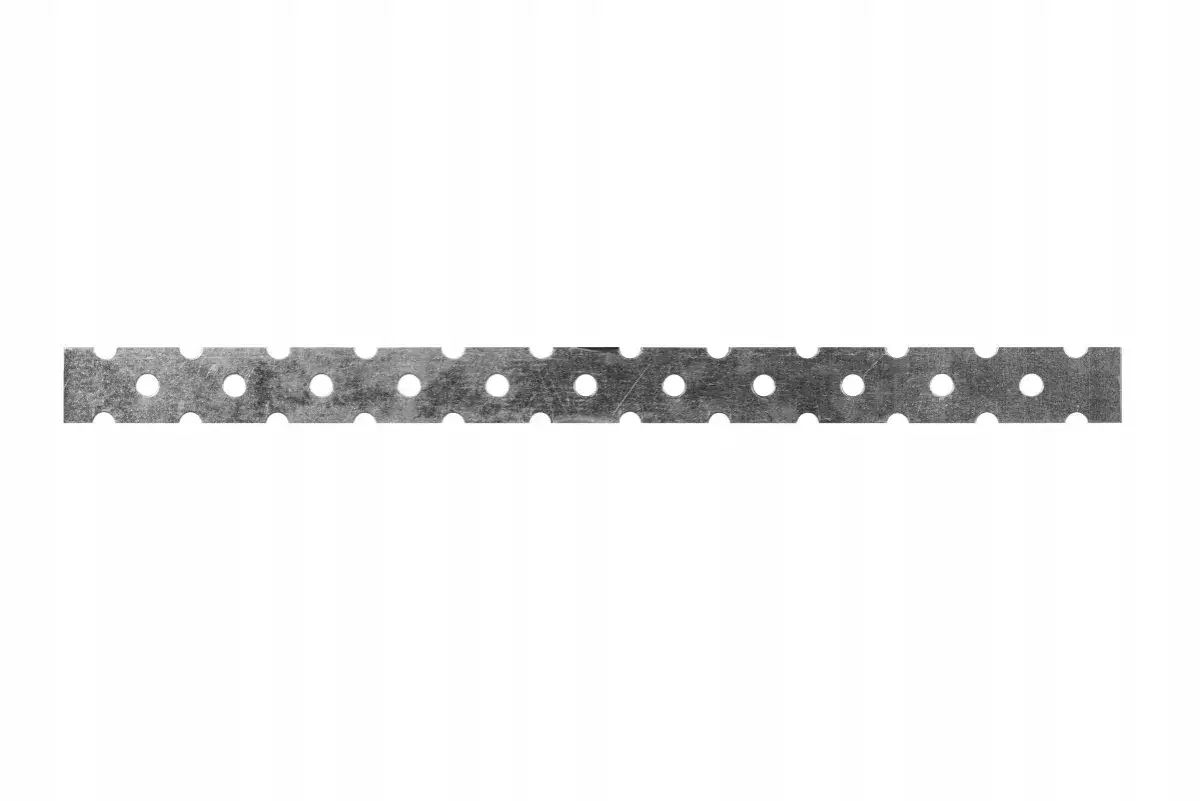

Najczęściej spotykanym i sprawdzonym rozwiązaniem są płaskie łączniki, potocznie nazywane blaszkami, wykonane ze stali ocynkowanej lub nierdzewnej. Ich uniwersalność polega na prostocie montażu i skuteczności. Płaskowniki te umieszcza się w spoinach wspornych muru, czyli w warstwie zaprawy pomiędzy bloczkami lub cegłami. Zazwyczaj rozmieszcza się je co drugą lub trzecią warstwę bloczków, co zapewnia równomierne rozłożenie mocowań i odpowiednią sztywność przegrody.
Ważne jest, aby płaskowniki były odpowiednio długie, tak aby jeden koniec był wmurowany w ścianę nośną (lub słup), a drugi w ściankę działową. Grubość i szerokość płaskownika powinna być dobrana do grubości spoiny i materiału, z którego wykonana jest ścianka. Stal nierdzewna jest preferowana w miejscach o podwyższonej wilgotności, aby zapobiec korozji.
Jak wmurować łącznik w spoinę? Technika montażu krok po kroku
Prawidłowe wmurowanie płaskownika w spoinę murarską jest kluczowe dla jego skuteczności. Oto instrukcja krok po kroku:
- Przygotowanie podłoża: Upewnij się, że powierzchnia ściany nośnej, w której będzie osadzony łącznik, jest czysta i stabilna.
- Wykonanie spoiny: Nałóż warstwę zaprawy murarskiej na ścianę nośną oraz na ostatnią warstwę bloczków ścianki działowej, w miejscu, gdzie ma być umieszczony łącznik. Spoiny powinny mieć odpowiednią grubość.
- Osadzenie łącznika: Wciśnij płaskownik w świeżą zaprawę murarską. Jeden koniec łącznika powinien być wmurowany w ścianę nośną na głębokość około 5-10 cm, a drugi koniec powinien wystawać w kierunku budowanej ścianki działowej.
- Zapewnienie pełnego kontaktu: Upewnij się, że cały płaskownik jest otoczony zaprawą, co gwarantuje jego pełny kontakt i prawidłowe przenoszenie obciążeń. Nie może być pustych przestrzeni pod łącznikiem.
- Kontynuacja murowania: Po osadzeniu łącznika, kontynuuj murowanie ścianki działowej, układając kolejną warstwę bloczków na zaprawie, która zakryje wystającą część płaskownika.
- Częstotliwość: Powtarzaj ten proces co drugą lub trzecią warstwę bloczków, zgodnie z projektem lub zaleceniami producenta materiału.
Kotwy kątowe: kiedy i jak stosować mocowanie do istniejącego muru?
Kotwy kątowe stanowią alternatywne rozwiązanie, szczególnie przydatne, gdy łączymy nową ściankę działową z istniejącym murem, do którego nie możemy wmurować płaskownika. Są to zazwyczaj elementy metalowe w kształcie litery "L", które mocuje się do ściany nośnej za pomocą kołków rozporowych.
Technika montażu polega na wywierceniu otworów w ścianie nośnej, w których następnie umieszcza się kołki rozporowe. Do nich przykręca się kotwy kątowe, tak aby jeden z boków kotwy wystawał prostopadle do ściany nośnej, w kierunku budowanej ścianki działowej. Podobnie jak w przypadku płaskowników, wystająca część kotwy jest następnie wmurowywana w spoinę ścianki działowej. Kotwy kątowe są bardzo skuteczne, gdy potrzebujemy mocnego i pewnego połączenia z już istniejącą, wykończoną ścianą.
Łączniki systemowe producentów bloczków – czy warto dopłacać?

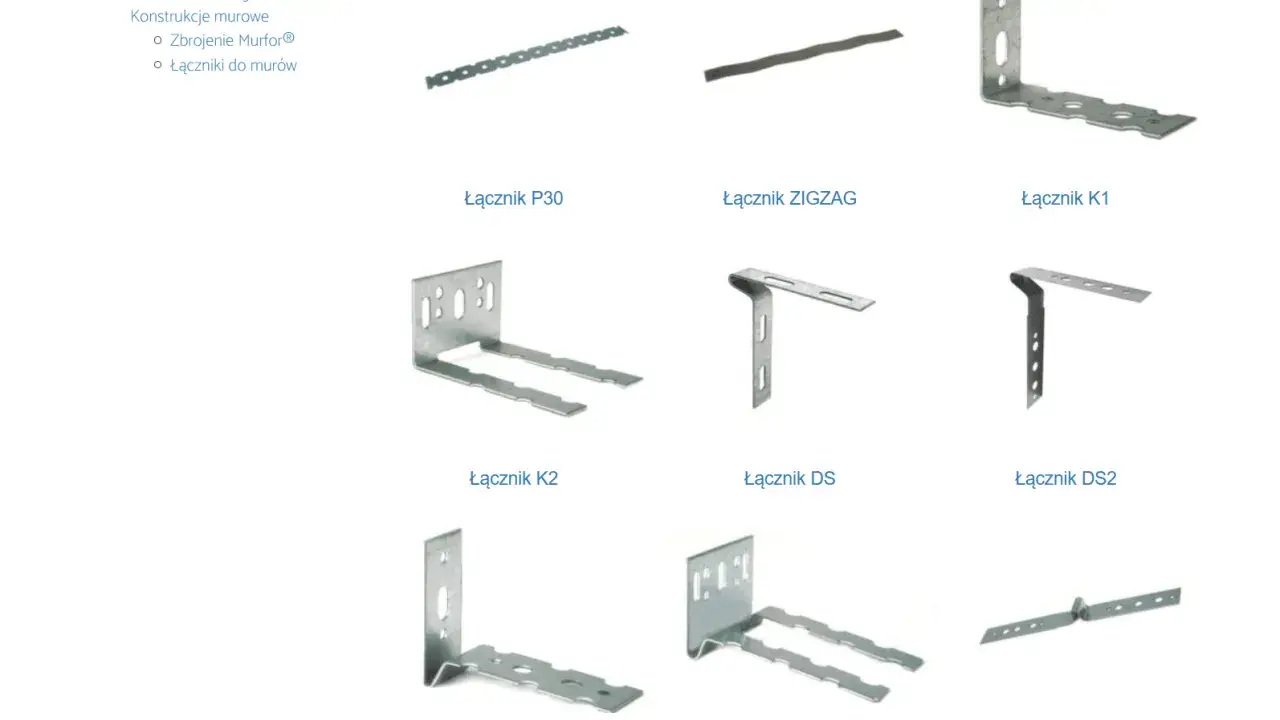

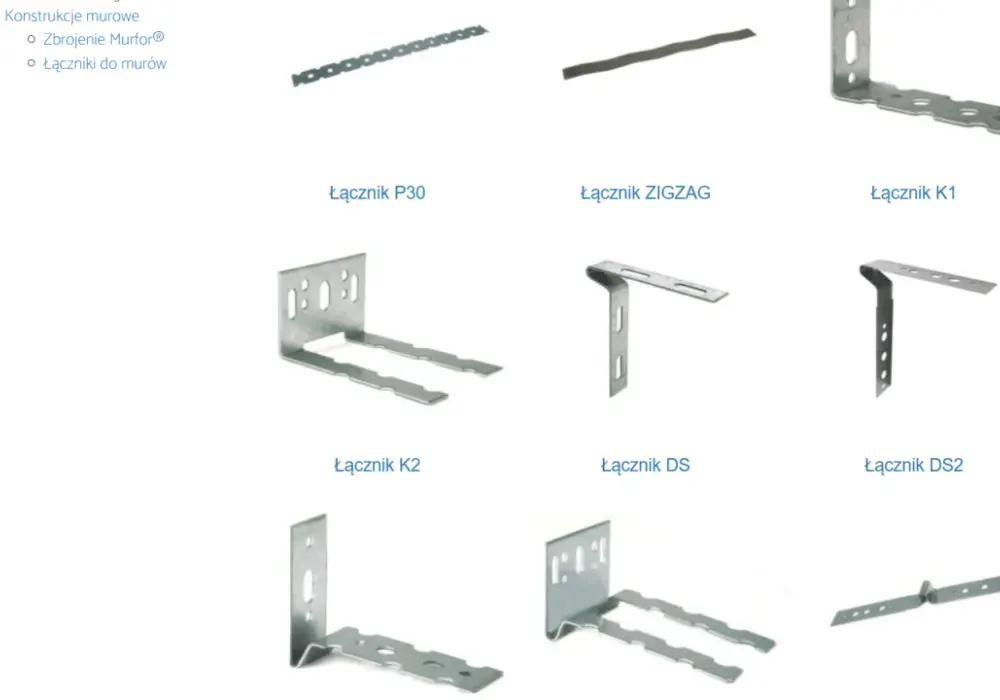

Wielu producentów materiałów murowych, takich jak Porotherm czy Solbet, oferuje dedykowane łączniki systemowe. Są to elementy zaprojektowane specjalnie do współpracy z ich produktami, co często gwarantuje idealne dopasowanie i optymalne parametry wytrzymałościowe. Zaletą tych rozwiązań jest pewność działania, często poparta badaniami i atestami producenta, a także łatwość montażu, gdyż są one zintegrowane z systemem budowlanym.
Czy warto dopłacać? Moim zdaniem, w wielu przypadkach tak. Choć cena może być nieco wyższa niż uniwersalnych płaskowników, zyskujemy pewność, że łącznik został zaprojektowany z myślą o konkretnym materiale, co minimalizuje ryzyko błędów i zapewnia maksymalną efektywność. Producent bierze na siebie odpowiedzialność za prawidłowe działanie takiego rozwiązania. Warto jednak zawsze porównać specyfikacje i upewnić się, że uniwersalne rozwiązania nie oferują podobnych parametrów w niższej cenie, jeśli budżet jest mocno ograniczony.
Ścianki z karton-gipsu: Gdzie tu są łączniki i jaką pełnią funkcję?
W przypadku ścianek szkieletowych z płyt kartonowo-gipsowych (G-K), rola łączników jest nieco inna niż w murarstwie, ale równie istotna. Tutaj to profile metalowe, tworzące szkielet konstrukcji, pełnią funkcję elementów łączących i stabilizujących. Cały system profili, odpowiednio zamocowany do podłoża, sufitu i ścian nośnych, tworzy spójną i sztywną przegrodę.
Profile obwodowe UW: fundament połączenia z podłogą i sufitem
Profile UW to poziome profile, które stanowią fundament połączenia ścianki G-K z podłogą i sufitem. Są one mocowane bezpośrednio do tych powierzchni za pomocą kołków rozporowych. Tworzą one obwodową ramę, która wyznacza kształt i położenie całej konstrukcji ścianki działowej. Ich prawidłowe i stabilne zamocowanie jest absolutnie kluczowe, ponieważ to właśnie one przenoszą obciążenia od ścianki na konstrukcję budynku i zapobiegają jej przesunięciom.
Warto pamiętać, że profile UW powinny być mocowane z odpowiednią częstotliwością (zazwyczaj co 60-80 cm, w zależności od zaleceń producenta), a pod nimi zawsze powinna znaleźć się taśma akustyczna, o której opowiem za chwilę.
Profile słupkowe CW: jak połączyć szkielet ze ścianą nośną?
Profile CW to pionowe profile, które są wsuwane w profile UW i stanowią główne elementy nośne szkieletu ścianki G-K. Skrajne profile słupkowe CW, czyli te znajdujące się na końcach ścianki, pełnią również funkcję łączników, mocując konstrukcję do przylegających ścian nośnych. Są one przykręcane do ścian nośnych za pomocą wkrętów i kołków rozporowych, zapewniając pionową stabilność i sztywność całej przegrody.
Dzięki połączeniu profili CW ze ścianami nośnymi, ścianka zyskuje odporność na obciążenia boczne i jest zintegrowana z resztą pomieszczenia. Pamiętajmy, że podobnie jak w przypadku profili UW, pod profilami CW stykającymi się ze ścianą nośną również należy zastosować taśmę akustyczną.
Taśma akustyczna pod profilami – dlaczego nie wolno jej pomijać?
Taśma akustyczna, często wykonana z pianki polietylenowej lub gumy, jest elementem, którego absolutnie nie wolno pomijać podczas montażu ścianek G-K. Jest ona podklejana pod wszystkie profile obwodowe (UW i CW) stykające się z konstrukcją budynku – czyli z podłogą, sufitem i ścianami nośnymi. Jej rola jest dwojaka i niezwykle ważna.
Po pierwsze, taśma akustyczna znacząco poprawia izolacyjność akustyczną ścianki. Tworzy ona elastyczną barierę, która zapobiega przenoszeniu drgań i dźwięków strukturalnych z konstrukcji budynku na ściankę G-K i odwrotnie. Bez niej, dźwięki uderzeniowe (np. kroki na piętrze wyżej) byłyby łatwo przenoszone przez sztywne połączenie metal-beton.
Po drugie, taśma redukuje naprężenia. Działa jako amortyzator, minimalizując ryzyko powstawania pęknięć na styku płyty G-K z konstrukcją budynku, wynikających z naturalnych ruchów i odkształceń materiałów. Jej pominięcie to błąd, który negatywnie wpływa na komfort użytkowania pomieszczeń i może prowadzić do konieczności kosztownych poprawek.
Jak dobrać idealny łącznik? Kluczowe kryteria wyboru
Wybór odpowiedniego łącznika to decyzja, która wymaga uwzględnienia kilku kluczowych czynników. Nie ma jednego uniwersalnego rozwiązania, które sprawdzi się w każdej sytuacji. Świadomy wybór gwarantuje trwałość, bezpieczeństwo i funkcjonalność ścianki działowej.
Materiał ma znaczenie: inne łączniki do betonu komórkowego, inne do silikatu
Materiał, z którego wykonana jest zarówno ścianka działowa, jak i ściana nośna, jest decydujący przy wyborze łącznika. Na przykład, do betonu komórkowego, który jest materiałem stosunkowo miękkim i porowatym, często stosuje się płaskowniki wmurowywane w spoiny. Ważne jest, aby zaprawa dobrze przylegała do łącznika i bloczka.
W przypadku silikatów, które charakteryzują się większą twardością i gęstością, również dobrze sprawdzają się płaskowniki, ale ich montaż musi być precyzyjny, aby zapewnić odpowiednie zakotwienie. Producenci bloczków często oferują dedykowane łączniki, które są zoptymalizowane pod kątem właściwości ich materiałów, co warto brać pod uwagę.
Dopasowanie do ściany nośnej: co zrobić, gdy mur jest z innego materiału?
Często zdarza się, że ścianka działowa jest wykonana z innego materiału niż ściana nośna, do której ma być mocowana. Na przykład, ścianka z betonu komórkowego może być łączona z istniejącą ścianą żelbetową. W takich sytuacjach musimy dobrać łącznik, który będzie skuteczny w obu materiałach.
Jeśli ściana nośna jest z betonu lub cegły, a nie ma możliwości wmurowania płaskownika, kotwy kątowe mocowane kołkami rozporowymi są doskonałym rozwiązaniem. Kołki muszą być odpowiednio dobrane do materiału ściany nośnej (np. kołki do betonu, do pustaków). Ważne jest, aby kotwa była solidnie zamocowana do ściany nośnej, a jej wystająca część wmurowana w spoinę ścianki działowej, zapewniając trwałe i bezpieczne połączenie.
Wymagania dotyczące izolacji akustycznej i odporności ogniowej
Specyficzne wymagania projektu, takie jak wysoka izolacyjność akustyczna lub określona odporność ogniowa, mają znaczący wpływ na wybór łączników. Niektóre systemy łączników mogą posiadać odpowiednie certyfikaty lub atesty potwierdzające ich właściwości w tych obszarach. Na przykład, w przypadku ścianek G-K, jak już wspomniałem, kluczowe jest zastosowanie taśmy akustycznej pod profilami, która znacząco poprawia izolacyjność akustyczną całej przegrody. Pominięcie jej może skutkować nieosiągnięciem wymaganych parametrów.
W kontekście odporności ogniowej, niektóre łączniki mogą być wykonane z materiałów o podwyższonej odporności na wysoką temperaturę lub być częścią systemów, które zostały przetestowane pod kątem zachowania ciągłości konstrukcji w warunkach pożaru. Zawsze należy sprawdzić dokumentację techniczną produktu i upewnić się, że spełnia on wszystkie normy i wymagania projektowe.
| Materiał Ścianki Działowej | Materiał Ściany Nośnej | Rekomendowany Łącznik | Uwagi |
|---|---|---|---|
| Beton komórkowy | Beton komórkowy / Silikat / Cegła | Płaskowniki w spoinie | Co 2-3 warstwy, stal ocynkowana/nierdzewna |
| Beton komórkowy | Istniejący mur (np. beton) | Kotwy kątowe | Mocowanie kołkami rozporowymi |
| Płyty G-K | Dowolny materiał | Profile UW i CW | Zawsze z taśmą akustyczną |
| Silikat | Silikat / Beton komórkowy / Cegła | Płaskowniki w spoinie | Zgodnie z wytycznymi producenta |
Montaż bez tajemnic: Praktyczny przewodnik i najczęstsze błędy
Nawet najlepsze łączniki nie spełnią swojej funkcji, jeśli zostaną nieprawidłowo zamontowane. Poniżej przedstawiam praktyczne wskazówki i najczęstsze błędy, których należy unikać, aby zapewnić trwałość i bezpieczeństwo ścianki działowej.
Kluczowa zasada: pozostawienie szczeliny dylatacyjnej przy stropie
To jest absolutnie fundamentalna zasada, o której nie wolno zapominać: zawsze należy pozostawić szczelinę dylatacyjną o szerokości około 1-2 cm u góry, pomiędzy górną krawędzią ścianki działowej a stropem. Dlaczego jest to tak ważne? Strop, pod wpływem obciążeń (np. mebli, ludzi, a także ugięć konstrukcji), może się uginać. Gdyby ścianka działowa była sztywno połączona ze stropem, ugięcie to przenosiłoby się bezpośrednio na ściankę, powodując jej ściskanie i w konsekwencji – pękanie. Szczelina dylatacyjna działa jak bufor, pozwalając stropowi na swobodne ugięcie bez przenoszenia naprężeń na ściankę. Szczelinę tę wypełnia się zazwyczaj elastycznym materiałem, np. pianką montażową, a następnie maskuje listwą wykończeniową lub elastycznym tynkiem. Według portalu Murator Dom, jest to jeden z kluczowych elementów prawidłowego montażu ścianek działowych z G-K, ale zasada ta dotyczy również ścian murowanych.
Prawidłowe rozmieszczenie łączników w ścianie murowanej – co ile warstw?
W ścianach murowanych łączniki powinny być rozmieszczone w sposób zapewniający równomierne usztywnienie całej przegrody. Optymalna częstotliwość to zazwyczaj co drugą lub trzecią warstwę bloczków. Oznacza to, że co około 40-60 cm wysokości ścianki (przy standardowej wysokości bloczka 20-25 cm) powinien znajdować się łącznik. Takie rozmieszczenie gwarantuje, że ścianka będzie stabilna na całej swojej wysokości i odporna na obciążenia boczne. Zbyt rzadkie rozmieszczenie łączników może prowadzić do niestabilności i pęknięć, natomiast zbyt gęste nie zawsze przekłada się na proporcjonalny wzrost wytrzymałości, a generuje niepotrzebne koszty i czas pracy.
Błąd nr 1: Zbyt sztywne połączenie ścianki ze stropem i jego skutki
Błąd ten, będący bezpośrednim przeciwieństwem zasady dylatacji, polega na zbyt sztywnym połączeniu ścianki działowej ze stropem, czyli na braku lub zbyt małej szczelinie dylatacyjnej. Konsekwencje są niemal natychmiastowe i bardzo widoczne. Gdy strop się ugina, naciska na sztywno połączoną ściankę, co prowadzi do powstawania pionowych pęknięć, najczęściej w górnej części ścianki lub na styku ze stropem. Te pęknięcia są nie tylko estetycznym defektem, ale świadczą o wewnętrznych naprężeniach w konstrukcji, które mogą osłabiać ściankę. Naprawa takich pęknięć jest trudna i często nieskuteczna, jeśli nie usunie się pierwotnej przyczyny, czyli nie zapewni odpowiedniej dylatacji. To jeden z najczęstszych błędów, który widzę na budowach.
Przeczytaj również: Ile kosztuje metr sześcienny drewna konstrukcyjnego? Ceny i czynniki wpływające
Błąd nr 2: Brak taśmy akustycznej w konstrukcjach z płyt g-k
Pominięcie taśmy akustycznej w konstrukcjach z płyt kartonowo-gipsowych to błąd, który ma bezpośredni wpływ na komfort akustyczny pomieszczeń. Bez tej elastycznej przekładki, profile metalowe stykają się bezpośrednio z twardymi elementami konstrukcji budynku (podłogą, sufitem, ścianami nośnymi). W efekcie, dźwięki uderzeniowe (np. kroki, przesuwanie mebli) oraz drgania są łatwo przenoszone przez sztywny szkielet ścianki G-K. Zamiast tłumić dźwięki, ścianka działa jak rezonator, wzmacniając je. Oznacza to, że izolacyjność akustyczna przegrody będzie znacznie niższa niż zakładana, co negatywnie wpłynie na spokój i prywatność w sąsiednich pomieszczeniach. Jest to błąd, który często jest trudny do naprawienia bez demontażu części ścianki.
