Precyzyjny pomiar średnicy rury to umiejętność, która wydaje się prosta, lecz w praktyce często prowadzi do kosztownych pomyłek. Niezależnie od tego, czy planujesz drobne prace instalacyjne w domu, skomplikowany montaż przemysłowy, czy po prostu kupujesz nowe elementy, dokładne określenie wymiarów rury jest absolutnie kluczowe. Ten poradnik ma na celu dostarczenie Ci praktycznych i sprawdzonych metod, które pomogą uniknąć frustracji i dodatkowych wydatków.
Klucz do precyzyjnego pomiaru średnicy rury
- Dokładny pomiar zapobiega nieszczelnościom, dodatkowym kosztom i problemom z montażem.
- Rozróżniaj średnicę zewnętrzną, wewnętrzną i nominalną (DN), ponieważ każda ma inne zastosowanie.
- Suwmiarka to najdokładniejsze narzędzie, ale istnieją też skuteczne metody pomiaru bez specjalistycznego sprzętu.
- Systemy calowe i metryczne często wprowadzają w błąd – rura "1 cal" nie ma 25,4 mm średnicy.
- Zawsze sprawdzaj oznaczenia na rurze i korzystaj z tabel przeliczeniowych, aby uniknąć pomyłek.
- Mierz rurę w kilku miejscach, aby uwzględnić ewentualną owalizację i uzyskać wiarygodny wynik.
Dlaczego precyzyjny pomiar średnicy rury to klucz do udanego montażu?
Dokładność w pomiarze średnicy rury to fundament każdego udanego projektu instalacyjnego. Pomyłka o zaledwie kilka milimetrów może mieć katastrofalne konsekwencje, prowadząc do nieszczelności, konieczności zakupu nowych, często drogich elementów, a w efekcie do dodatkowych kosztów i znaczących opóźnień w pracach. Wyobraź sobie sytuację, w której kupujesz złączki, a te okazują się zbyt luźne lub zbyt ciasne – to typowy scenariusz wynikający z niedokładnego pomiaru.
Znajomość średnicy rury jest absolutnie niezbędna w wielu sytuacjach. Musisz ją znać, aby dobrać odpowiednie złączki, kształtki, obejmy, zawory, a także planując całą instalację – czy to hydrauliczną, wentylacyjną, czy konstrukcyjną. Od tego zależy nie tylko szczelność i trwałość połączeń, ale również prawidłowe funkcjonowanie całego systemu. Pamiętaj, że inwestycja w precyzyjny pomiar to inwestycja w spokój ducha i oszczędność czasu oraz pieniędzy w dłuższej perspektywie.
Złoty standard w pomiarach: jak używać suwmiarki krok po kroku?
Suwmiarka to bez wątpienia najdokładniejsze narzędzie do pomiaru średnicy rur, oferujące precyzję rzędu 0,1 mm, 0,05 mm, a nawet 0,02 mm w przypadku modeli cyfrowych. Posługiwanie się nią jest proste, ale wymaga uwagi.
-
Pomiar średnicy zewnętrznej (D-zew)
Aby zmierzyć średnicę zewnętrzną, użyj dolnych, większych szczęk suwmiarki. Otwórz szczęki na tyle szeroko, aby swobodnie objąć rurę. Następnie delikatnie zsuwaj je, aż do momentu, gdy szczęki dokładnie przylegną do zewnętrznej powierzchni rury, nie ściskając jej zbyt mocno. Odczytaj wynik z podziałki (lub wyświetlacza cyfrowego). Upewnij się, że suwmiarka jest ustawiona prostopadle do osi rury, aby pomiar był jak najdokładniejszy.
-
Przeczytaj również: Najlepszy klej do kotew w betonie - uniknij błędów przy montażu
Jak precyzyjnie zmierzyć średnicę wewnętrzną (D-wew)?
Do pomiaru średnicy wewnętrznej służą górne, mniejsze szczęki suwmiarki. Wprowadź te szczęki do wnętrza rury, a następnie powoli je rozsuwaj, aż lekko oprą się o wewnętrzne ścianki rury. Podobnie jak w przypadku pomiaru zewnętrznego, odczytaj wynik. Warto obrócić suwmiarkę o około 90 stopni i wykonać drugi pomiar, aby upewnić się, że rura nie jest owalna.
Co jednak zrobić, gdy rura jest zbyt duża, aby objąć ją standardową suwmiarką? W takiej sytuacji możemy posłużyć się taśmą mierniczą. Owijamy taśmę wokół rury, mierząc jej obwód (L). Następnie, korzystając ze wzoru D = L / π (gdzie π ≈ 3,14159), obliczamy przybliżoną średnicę. Pamiętaj, że ta metoda jest mniej precyzyjna niż suwmiarka. Do bardzo dużych średnic istnieją również specjalistyczne narzędzia, takie jak taśmy do pomiaru średnicy, które bezpośrednio wskazują średnicę po owinięciu rury.
Nie masz suwmiarki? Sprytne i skuteczne metody z użyciem domowych przedmiotów
Brak suwmiarki nie oznacza, że jesteś bez szans na zmierzenie rury. Istnieją proste, domowe metody, które, choć mniej precyzyjne, pozwalają na orientacyjne określenie wymiarów, co często wystarcza do wstępnego doboru elementów.
- Metoda na sznurek: To klasyczny sposób, gdy potrzebujesz szybko oszacować średnicę. Weź kawałek sznurka (lub miarkę krawiecką) i owiń go dokładnie wokół rury. Zaznacz punkt, w którym sznurek się styka, a następnie zmierz długość uzyskanego obwodu (L) za pomocą linijki. Średnicę (D) obliczysz, dzieląc obwód przez liczbę Pi (π ≈ 3,14). Wzór to D = L / 3,14. Metoda ta jest wystarczająca do ogólnego rozeznania, ale nie polecam jej do precyzyjnych zastosowań.
- Linijka lub miarka budowlana: Jeśli masz dostęp do czoła rury (jej przekroju), możesz użyć zwykłej linijki lub miarki budowlanej. Przyłóż ją do rury w taki sposób, aby przechodziła przez jej środek i obejmowała najszerszy punkt. Odczytaj wymiar, patrząc na skalę prostopadle, aby uniknąć błędu paralaksy. Ta metoda najlepiej sprawdza się przy pomiarze średnicy zewnętrznej, ale można jej użyć również do wewnętrznej, przykładając linijkę do krawędzi otworu.
- Sposób na zdjęcie: To metoda najbardziej orientacyjna, ale czasem jedyna możliwa. Zrób zdjęcie rury, umieszczając obok niej przedmiot o znanych wymiarach – na przykład monetę 5-złotową (średnica 24 mm), kartę płatniczą (85,6 mm x 54 mm) lub zapałkę. Następnie, korzystając z programu graficznego lub nawet linijki na ekranie, możesz przeskalować wymiary i oszacować średnicę rury. Pamiętaj, że perspektywa na zdjęciu może zniekształcać wymiary, więc traktuj to jako bardzo wstępne oszacowanie.

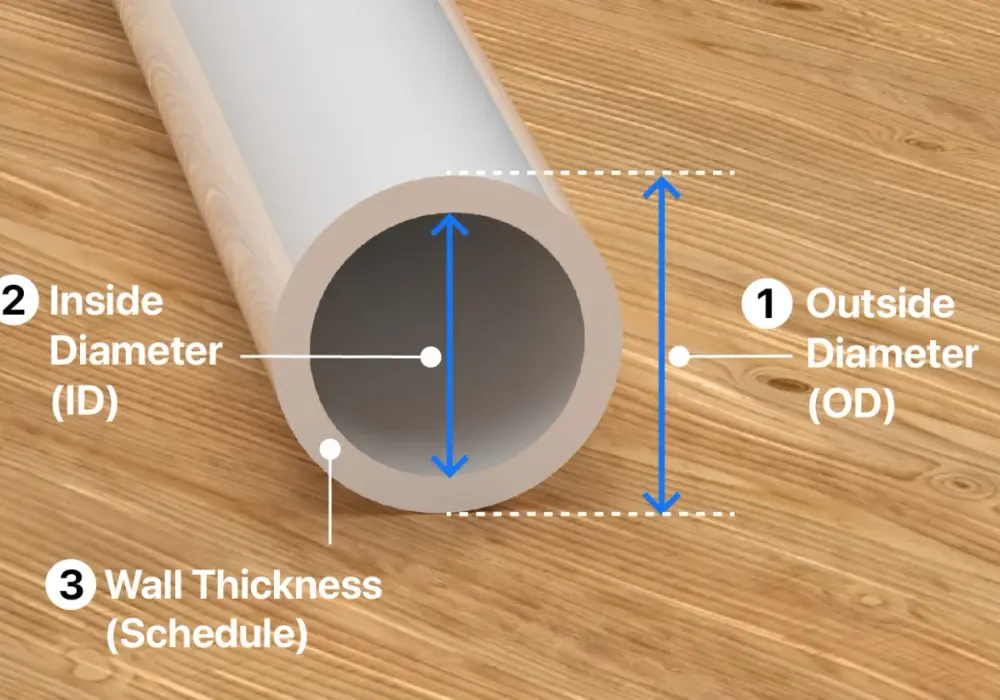

Zewnętrzna, wewnętrzna, nominalna (DN) – która średnica ma znaczenie i kiedy?
Zrozumienie różnych rodzajów średnic rur jest kluczowe, aby uniknąć pomyłek przy doborze elementów. Nie każda "średnica" oznacza to samo i nie każda jest istotna w każdej sytuacji.
- Średnica zewnętrzna (d lub D-zew): Jest to wymiar mierzony na zewnętrznych ściankach rury. To właśnie ten wymiar jest najważniejszy przy doborze obejm, uchwytów, a także złączek zaciskowych i skręcanych, które muszą idealnie pasować do zewnętrznej powierzchni rury, zapewniając szczelność i stabilność połączenia.
- Średnica wewnętrzna (d-wew): To wymiar mierzony "w świetle" rury, czyli od wewnętrznej ścianki do wewnętrznej ścianki. Średnica wewnętrzna określa przepustowość rury i ma bezpośrednie znaczenie dla wydajności instalacji. Im większa średnica wewnętrzna, tym większy przepływ medium (np. wody) może zapewnić rura. Jest kluczowa w obliczeniach hydraulicznych i doborze rur pod kątem wymaganego ciśnienia i objętości przepływu.
- Tajemnicze "DN": Średnica nominalna (DN) to wartość umowna, stosowana w europejskich systemach do standaryzacji rur, zaworów i złączek. Nie odpowiada ona bezpośrednio żadnemu fizycznemu wymiarowi rury, ani zewnętrznemu, ani wewnętrznemu. Jej głównym celem jest ułatwienie kompatybilności komponentów od różnych producentów. Na przykład, rura oznaczona jako DN20 nie będzie miała dokładnie 20 mm średnicy wewnętrznej ani zewnętrznej. Jej dokładne wymiary będą zależeć od materiału rury i grubości ścianki. Zawsze traktuj DN jako wskaźnik klasy rozmiarowej, a nie precyzyjny wymiar fizyczny.
Cale na milimetry: jak uniknąć kosztownej pomyłki przy zakupie?
Jednym z najczęstszych źródeł pomyłek w branży hydraulicznej i instalacyjnej jest przeliczanie cali na milimetry. Wielu początkujących majsterkowiczów zakłada, że rura "jeden cal" ma dokładnie 25,4 mm średnicy, co jest błędnym założeniem. W rzeczywistości, rura calowa nie ma 25,4 mm średnicy w żadnym z kluczowych wymiarów – ani zewnętrznym, ani wewnętrznym.
Historycznie, oznaczenie calowe rur odnosiło się do przybliżonej średnicy wewnętrznej, ale nawet wtedy było to bardzo umowne. Dziś, podobnie jak DN, jest to w dużej mierze wartość standaryzacyjna, która ułatwia dobór elementów, ale nie jest tożsama z rzeczywistym wymiarem fizycznym. Na przykład, rura stalowa o nominalnej średnicy 1 cal ma zazwyczaj średnicę zewnętrzną około 33,7 mm. Według danych EBMiA, tabele przeliczeniowe są niezbędne, aby prawidłowo dobrać elementy. Poniższa tabela przedstawia najpopularniejsze średnice calowe i ich przybliżone odpowiedniki w milimetrach dla średnicy zewnętrznej, która jest często kluczowa przy doborze armatury.
| Oznaczenie calowe | Przybliżona średnica zewnętrzna (mm) |
|---|---|
| 1/2" | 21,3 |
| 3/4" | 26,9 |
| 1" | 33,7 |
| 1 1/4" | 42,4 |
| 1 1/2" | 48,3 |
| 2" | 60,3 |
Moja rada jest prosta: zawsze weryfikuj rzeczywiste wymiary. Najpewniejszym źródłem informacji są oznaczenia bezpośrednio na rurze, które często podają średnicę zewnętrzną i grubość ścianki, np. "32x3.0" oznacza średnicę zewnętrzną 32 mm i grubość ścianki 3,0 mm. Jeśli takich oznaczeń brakuje, skorzystaj z tabel producenta lub zaufanych źródeł, takich jak te dostępne w EBMiA, aby uniknąć kosztownej pomyłki.
Najczęstsze błędy przy mierzeniu rur i jak się ich ustrzec
Nawet z najlepszymi narzędziami i wiedzą, łatwo jest popełnić błędy. Oto najczęstsze pułapki i sposoby, jak ich unikać, aby Twoje pomiary były zawsze precyzyjne.
- Problem owalizacji: Rury, zwłaszcza te o większych średnicach lub wykonane z mniej sztywnych materiałów (np. PVC), mogą być lekko owalne, a nie idealnie okrągłe. Mierząc tylko w jednym miejscu, możesz uzyskać mylny wynik. Dlatego zawsze mierz rurę w kilku miejscach, obracając narzędzie pomiarowe (np. suwmiarkę) o 90 stopni. Jeśli wyniki się różnią, uśrednij je lub, w przypadku doboru złączek, weź pod uwagę największy wymiar, aby mieć pewność, że element będzie pasował.
- Grubość ścianki ma znaczenie: To kluczowa kwestia, która często jest pomijana. Grubość ścianki rury bezpośrednio wpływa na różnicę między średnicą zewnętrzną a wewnętrzną. Na przykład, do złączek zaciskowych potrzebujesz znać średnicę zewnętrzną, ponieważ to ona decyduje o szczelności połączenia. Natomiast dla prawidłowego przepływu medium i wydajności instalacji, kluczowa jest średnica wewnętrzna. Zawsze zastanów się, który wymiar jest istotny dla konkretnego elementu, który dobierasz.
- Mylenie średnicy nominalnej (DN) z rzeczywistym wymiarem: Jak już wspominałem, DN to wartość umowna. Traktowanie jej jako dokładnego fizycznego wymiaru to jeden z najczęstszych błędów. Nigdy nie zakładaj, że rura DN25 ma dokładnie 25 mm średnicy wewnętrznej czy zewnętrznej. Zawsze weryfikuj rzeczywiste wymiary za pomocą suwmiarki lub sprawdź specyfikację techniczną rury. To pozwoli Ci uniknąć zakupu niepasujących elementów i frustracji podczas montażu.
