Jak pole zbrojenia wpływa na bezpieczeństwo konstrukcji żelbetowych

Pole zbrojenia jest kluczowym parametrem w projektowaniu konstrukcji żelbetowych, który ma bezpośredni wpływ na ich wytrzymałość i bezpieczeństwo. Jego obliczenie opiera się na średnicy prętów zbrojeniowych oraz ich liczbie. Właściwe zbrojenie jest niezbędne, aby zapewnić stabilność budowli, a także zapobiec ewentualnym uszkodzeniom, które mogą prowadzić do katastrof budowlanych.

W artykule omówimy, jak pole zbrojenia wpływa na bezpieczeństwo konstrukcji, jakie są obowiązujące normy budowlane oraz jak oblicza się pole zbrojenia w praktyce budowlanej. Zrozumienie tych elementów jest kluczowe dla inżynierów i projektantów, którzy muszą dbać o zgodność projektów z aktualnymi standardami oraz zapewnić trwałość i bezpieczeństwo budowli.

• Pole zbrojenia oblicza się na podstawie średnicy prętów zbrojeniowych i ich liczby.
• Wartości pola przekroju dla standardowych średnic prętów (np. Φ6, Φ8) są kluczowe dla stabilności konstrukcji.
• Normy budowlane, takie jak PN-EN 1992-1-1:2008, określają wymagania dotyczące pola zbrojenia.
• Minimalne i maksymalne pole zbrojenia jest ustalane na podstawie norm, aby zapobiegać uszkodzeniom konstrukcji.
• Odstępy między prętami zbrojeniowymi są istotne dla zapewnienia jednorodności betonu i stabilności konstrukcji.

Zrozumienie pola zbrojenia i jego znaczenie w konstrukcjach

Pole zbrojenia jest kluczowym parametrem, który odgrywa istotną rolę w projektowaniu konstrukcji żelbetowych. To miara, która wpływa na wytrzymałość i bezpieczeństwo budowli. Oblicza się je na podstawie średnicy prętów zbrojeniowych oraz ich liczby. Podstawowy wzór na pole przekroju jednego pręta to A = \frac{\pi}{4} \cdot d^2, gdzie A to pole przekroju, a d to średnica pręta. Całkowite pole zbrojenia uzyskuje się poprzez pomnożenie pola jednego pręta przez ich liczbę: A_{total} = A \cdot n.

Wartości pola zbrojenia są kluczowe dla zapewnienia odpowiedniego zbrojenia w konstrukcjach, co wpływa na ich stabilność i bezpieczeństwo. Dzięki odpowiednim obliczeniom inżynierowie mogą zapobiegać problemom, które mogą prowadzić do uszkodzeń lub nawet katastrof budowlanych. Zrozumienie tego parametru jest niezbędne dla wszystkich osób pracujących w branży budowlanej, aby zapewnić, że projekty są zgodne z wymaganiami oraz standardami.

Co to jest pole zbrojenia i jak się je oblicza?

Pole zbrojenia to obszar przekroju poprzecznego prętów zbrojeniowych, które są używane w konstrukcjach żelbetowych. Oblicza się je przy użyciu wspomnianego wcześniej wzoru. Na przykład, dla prętów o różnych średnicach, pole przekroju wynosi: dla pręta Φ6 – 0,28 cm², dla Φ8 – 0,50 cm², dla Φ10 – 0,79 cm², a dla Φ12 – 1,13 cm². Te wartości są istotne, ponieważ wpływają na ogólną wytrzymałość całej konstrukcji.

Jakie są standardy dotyczące pola zbrojenia w budownictwie?

W budownictwie, pole zbrojenia jest regulowane przez szereg norm i standardów, które mają na celu zapewnienie bezpieczeństwa i trwałości konstrukcji. Jednym z kluczowych dokumentów jest PN-EN 1992-1-1:2008, znany jako Eurokod 2. Określa on wymagania dotyczące projektowania konstrukcji żelbetowych, w tym minimalne i maksymalne wartości pola zbrojenia, które muszą być spełnione dla różnych typów elementów budowlanych.

Normy te wskazują, że minimalne pole przekroju zbrojenia pionowego dla ścian żelbetowych powinno wynosić A_{s, v, min} = 0,002 \cdot A_c, gdzie A_c to pole przekroju ściany. Z drugiej strony, maksymalne pole zbrojenia nie powinno przekraczać wartości A_{s,v, max} = 0,04 \cdot A_c. Te regulacje mają na celu zapobieganie ewentualnym uszkodzeniom i zapewnienie odpowiedniej wytrzymałości konstrukcji.

Jak pole zbrojenia wpływa na stabilność i bezpieczeństwo?

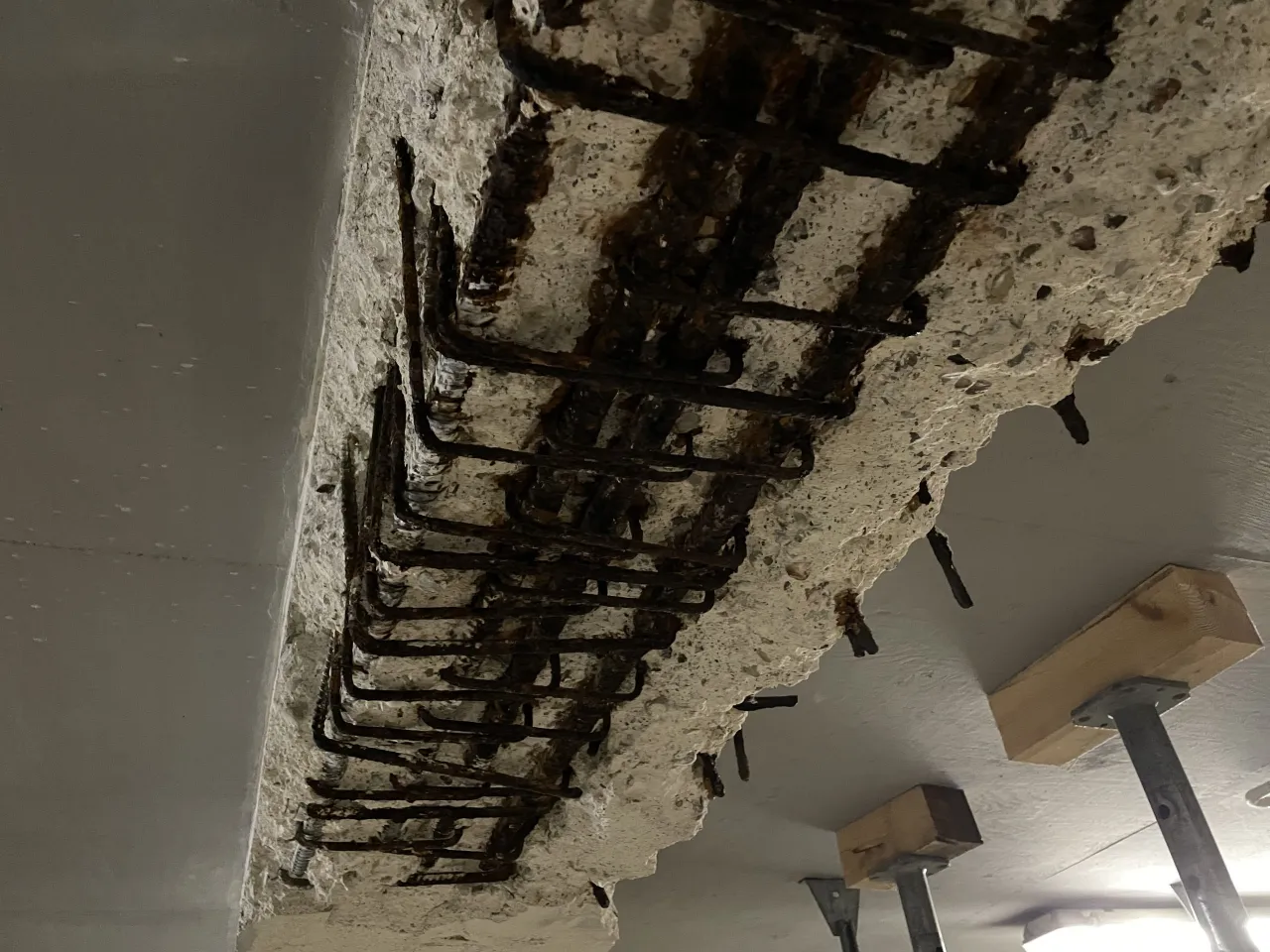

Pole zbrojenia ma kluczowe znaczenie dla stabilności i bezpieczeństwa konstrukcji żelbetowych. Odpowiednia ilość zbrojenia w elementach konstrukcyjnych wpływa na ich zdolność do przenoszenia obciążeń oraz na odporność na różne rodzaje uszkodzeń. Zbyt małe pole zbrojenia może prowadzić do pęknięć, a w skrajnych przypadkach do kruchego zniszczenia elementów konstrukcyjnych, co zagraża bezpieczeństwu użytkowników budowli.

Właściwe zbrojenie pomaga w rozkładzie obciążeń, co jest niezbędne dla utrzymania integralności strukturalnej. W przypadku wystąpienia nadmiernych obciążeń, takich jak te spowodowane przez trzęsienia ziemi lub silne wiatry, odpowiednio zaprojektowane pole zbrojenia może zminimalizować ryzyko uszkodzeń. Dlatego tak ważne jest, aby inżynierowie budowlani dokładnie obliczyli pole zbrojenia, aby zapewnić optymalną wydajność i bezpieczeństwo konstrukcji.

Przykłady obliczeń pola zbrojenia w praktyce budowlanej

Przykładem zastosowania obliczeń pola zbrojenia w praktyce budowlanej może być projekt budowy nowego biurowca w Warszawie. W tym projekcie, inżynierowie zdecydowali się na użycie prętów zbrojeniowych o średnicy Φ12 mm w fundamentach. Obliczenia wykazały, że dla każdego pręta pole przekroju wynosi 1,13 cm². Przy zastosowaniu 50 prętów, całkowite pole zbrojenia wyniosło 56,5 cm², co spełniało wymagania dla tego typu konstrukcji.

Wyniki tych obliczeń miały kluczowe znaczenie dla zapewnienia stabilności budynku. Dzięki odpowiedniemu zbrojeniu, biurowiec był w stanie wytrzymać przewidywane obciążenia oraz zminimalizować ryzyko uszkodzeń podczas ekstremalnych warunków atmosferycznych. Takie praktyczne zastosowanie obliczeń pola zbrojenia pokazuje, jak ważne jest przestrzeganie norm oraz precyzyjne obliczenia w celu zapewnienia bezpieczeństwa i trwałości konstrukcji.

Normy budowlane a pole zbrojenia w projektowaniu

W projektowaniu konstrukcji żelbetowych, pole zbrojenia podlega szeregowi norm budowlanych, które określają wymagania dotyczące jego wartości. Kluczowym dokumentem regulującym te kwestie w Polsce jest PN-EN 1992-1-1:2008, znany jako Eurokod 2. Normy te precyzują, jakie minimalne i maksymalne wartości pola zbrojenia powinny być stosowane dla różnych typów konstrukcji, takich jak ściany i belki. Na przykład, dla ścian żelbetowych, minimalne pole przekroju zbrojenia pionowego musi wynosić A_{s, v, min} = 0,002 \cdot A_c, co zapewnia odpowiednią wytrzymałość i stabilność budowli.

Przestrzeganie tych norm jest niezbędne dla bezpieczeństwa konstrukcji. Wymagania dotyczące wymagań dotyczących pola zbrojenia wpływają na praktyki projektowe, zmuszając inżynierów do ścisłego przestrzegania wytycznych oraz do precyzyjnego obliczania pola zbrojenia. Niezastosowanie się do tych regulacji może prowadzić do poważnych konsekwencji, takich jak uszkodzenia konstrukcji czy nawet katastrofy budowlane. Dlatego inżynierowie muszą być dobrze zaznajomieni z obowiązującymi normami, aby zapewnić trwałość i bezpieczeństwo swoich projektów.

Jakie są normy budowlane dotyczące zbrojenia w Polsce?

W Polsce, normy budowlane dotyczące zbrojenia są ściśle określone w Eurokodzie 2 oraz w krajowych przepisach budowlanych. Kluczowe regulacje dotyczą minimalnych i maksymalnych wartości pola zbrojenia, które są niezbędne dla zapewnienia odpowiedniej wytrzymałości konstrukcji. Na przykład, dla zbrojenia pionowego w ścianach, minimalne pole przekroju jest określone jako A_{s, v, min} = 0,002 \cdot A_c, a maksymalne jako A_{s,v, max} = 0,04 \cdot A_c. Te normy mają na celu zapewnienie, że konstrukcje są wystarczająco mocne, aby sprostać oczekiwanym obciążeniom oraz warunkom atmosferycznym.

Wymagania dotyczące minimalnego i maksymalnego pola zbrojenia

Wymagania dotyczące minimalnego i maksymalnego pola zbrojenia są kluczowe dla zapewnienia bezpieczeństwa i trwałości konstrukcji. Minimalne pole zbrojenia dla elementów żelbetowych, takie jak ściany, jest określone w normach budowlanych i wynosi A_{s, v, min} = 0,002 \cdot A_c, gdzie A_c to pole przekroju elementu. Z kolei maksymalne pole zbrojenia nie może przekraczać wartości A_{s,v, max} = 0,04 \cdot A_c. Te progi są istotne, ponieważ zapewniają, że konstrukcje są wystarczająco mocne, aby wytrzymać przewidywane obciążenia oraz warunki eksploatacyjne.

Przestrzeganie tych wymagań jest niezbędne, aby uniknąć problemów związanych z nadmiernym zbrojeniem, które może prowadzić do osłabienia struktury i zwiększenia ryzyka uszkodzeń. Odpowiednie obliczenia pola zbrojenia pomagają inżynierom w projektowaniu bezpiecznych i efektywnych konstrukcji. Właściwe zrozumienie tych norm jest kluczowe dla każdego etapu projektowania i budowy, aby zapewnić zgodność z aktualnymi standardami budowlanymi.

Innowacyjne technologie w projektowaniu pola zbrojenia

W miarę jak technologia budowlana się rozwija, nowe podejścia do obliczania i projektowania pola zbrojenia stają się coraz bardziej popularne. Jednym z takich trendów jest wykorzystanie oprogramowania do modelowania informacji o budynku (BIM), które pozwala inżynierom na precyzyjne symulacje i analizy strukturalne. Dzięki temu możliwe jest optymalizowanie rozkładu zbrojenia w konstrukcjach, co przyczynia się do zwiększenia ich efektywności i zmniejszenia kosztów materiałowych.

Innym interesującym podejściem jest zastosowanie kompozytów zbrojeniowych, które oferują lepszą odporność na korozję i większą wytrzymałość w porównaniu do tradycyjnych prętów stalowych. Te nowoczesne materiały mogą być szczególnie korzystne w konstrukcjach narażonych na agresywne środowiska, takie jak obszary morskie czy przemysłowe. Wprowadzenie takich innowacji nie tylko zwiększa bezpieczeństwo i trwałość budowli, ale także otwiera nowe możliwości w zakresie projektowania i zastosowania pola zbrojenia w przyszłości.
