Klucz do optymalnej instalacji PEX: dobór średnicy
- Dominujące średnice rur PEX w budownictwie jednorodzinnym to 16, 20, 25 i 32 mm.
- Oznaczenia typu "16x2,0" wskazują średnicę zewnętrzną i grubość ścianki; kluczowa dla przepływu jest średnica wewnętrzna.
- Prawidłowy dobór średnicy PEX zależy od mocy odbiorników, wymaganego przepływu oraz długości obwodu.
- Bariera antydyfuzyjna EVOH chroni metalowe elementy instalacji grzewczej przed korozją.
- Typ sieciowania polietylenu (PEX-a, PEX-b, PEX-c) wpływa na elastyczność rury, a nie na jej wymiary czy wydajność hydrauliczną.

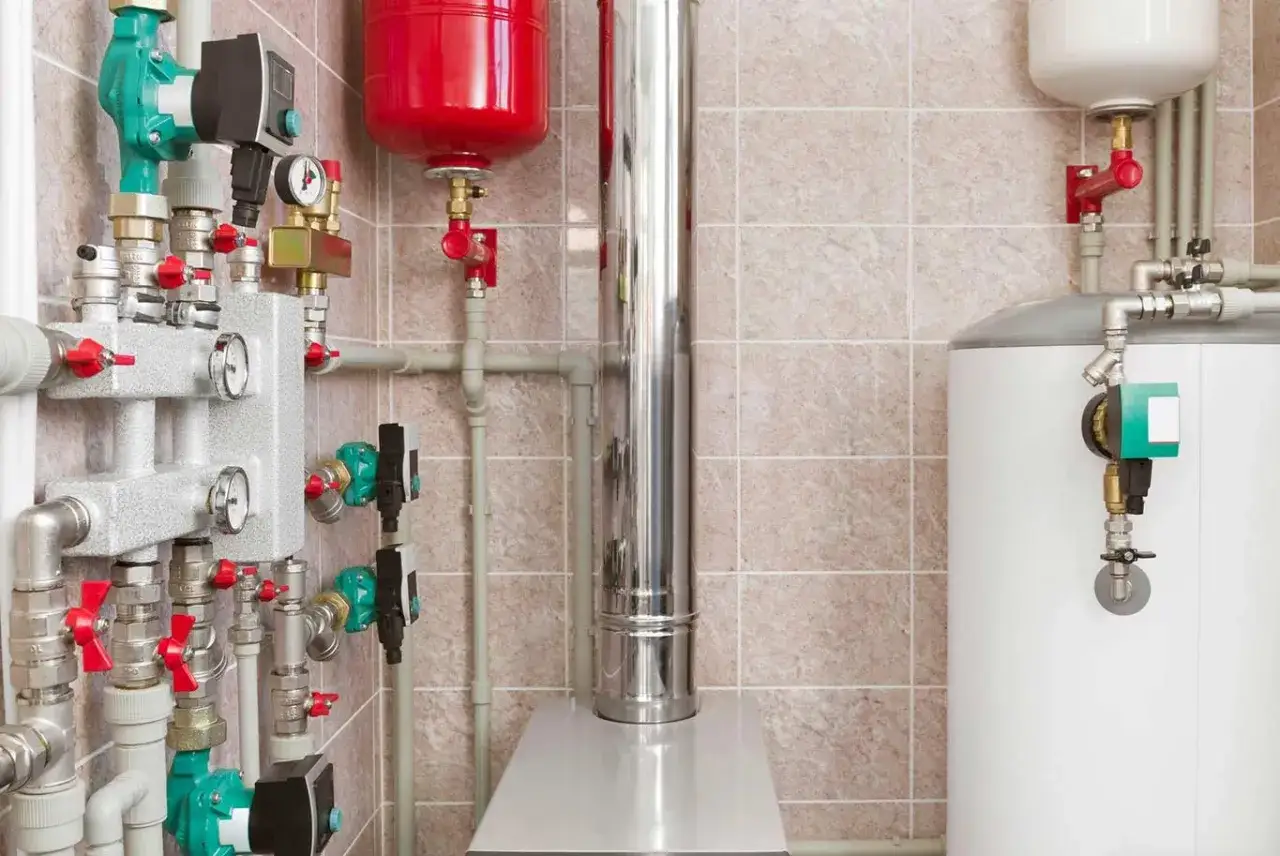

Dlaczego dobór średnicy rury PEX to klucz do wydajnej i cichej instalacji?
W mojej praktyce projektowania i wykonawstwa instalacji, zawsze podkreślam, że prawidłowy dobór średnicy rur PEX jest absolutnie fundamentalny dla komfortu użytkowania i efektywności energetycznej całego systemu. To nie jest tylko kwestia techniczna, ale bezpośrednio wpływa na codzienne doświadczenia mieszkańców. Odpowiednio dobrana średnica to gwarancja cichej pracy, równomiernego rozprowadzania ciepła i minimalizacji kosztów eksploatacji. Zaniedbanie tego aspektu może prowadzić do frustrujących problemów, które są trudne i kosztowne do naprawienia po zakończeniu prac.
Za mała średnica: hałas, niedogrzane grzejniki i wyższe rachunki
Jednym z najczęstszych błędów, z jakimi się spotykam, jest zastosowanie zbyt małej średnicy rur PEX. Konsekwencje tego wyboru są niestety bardzo odczuwalne. Przede wszystkim, dochodzi do zwiększonego oporu hydraulicznego, co objawia się uciążliwymi szumami, a nawet gwizdami w instalacji. To nie tylko dyskomfort akustyczny, ale także sygnał, że system pracuje pod zbyt dużym obciążeniem. Dodatkowo, niedostateczny przepływ wody skutkuje niedogrzanymi pomieszczeniami lub grzejnikami, co jest szczególnie problematyczne w chłodniejsze dni. Co więcej, pompa obiegowa musi pracować intensywniej, zużywając więcej energii, co bezpośrednio przekłada się na wyższe rachunki za ogrzewanie. W efekcie, oszczędność na rurach okazuje się być bardzo kosztowną decyzją.
Za duża średnica: niepotrzebne koszty i problemy z montażem

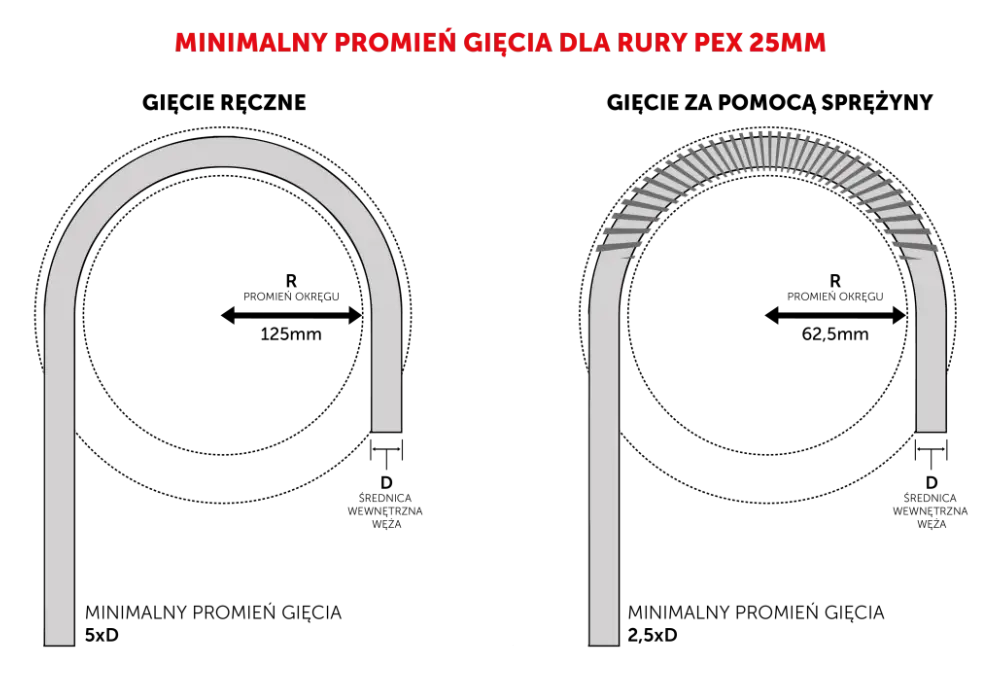

Chociaż mogłoby się wydawać, że "więcej znaczy lepiej", w przypadku średnic rur PEX zbyt duży rozmiar również nie jest optymalnym rozwiązaniem. Po pierwsze, wiąże się to z niepotrzebnym zwiększeniem kosztów zakupu materiałów – większe rury są po prostu droższe. Po drugie, instalacja o większych średnicach zawiera większą objętość wody, co wydłuża czas nagrzewania systemu i, co ciekawe, również czas jego stygnięcia. Może to prowadzić do mniejszej elastyczności w zarządzaniu temperaturą. Po trzecie, zbyt grube rury mogą powodować trudności montażowe, zwłaszcza w przypadku ogrzewania podłogowego, gdzie precyzyjne ułożenie pętli jest kluczowe. Nadmierna sztywność i rozmiar rur mogą utrudniać ich gięcie i mocowanie, co wydłuża czas pracy i zwiększa ryzyko błędów.
Średnica zewnętrzna, wewnętrzna i grubość ścianki – Jak prawidłowo czytać oznaczenia na rurach PEX?
Zrozumienie oznaczeń na rurach PEX to podstawa dla każdego, kto zajmuje się instalacjami. Często widzę, że nawet doświadczeni instalatorzy mylą średnicę zewnętrzną z wewnętrzną, co może mieć katastrofalne skutki dla wydajności systemu. Właściwe odczytanie tych parametrów jest kluczowe dla prawidłowego projektowania i wykonawstwa instalacji, zapewniając jej optymalne działanie.
Symbol "16x2.0" – co dokładnie oznacza i dlaczego jest tak ważny?
Kiedy widzimy na rurze oznaczenie takie jak "16x2.0", oznacza to, że mamy do czynienia z rurą o średnicy zewnętrznej 16 mm oraz grubości ścianki 2.0 mm. To są podstawowe dane, które producent podaje na produkcie. Dlaczego jest to tak ważne? Ponieważ na podstawie tych dwóch wartości możemy w prosty sposób obliczyć średnicę wewnętrzną rury, która jest najbardziej istotna z punktu widzenia przepływu czynnika. Dla przykładu, dla rury 16x2.0, średnica wewnętrzna wynosi 16 mm (średnica zewnętrzna) - 2 * 2.0 mm (dwie grubości ścianki) = 12 mm. Ta średnica wewnętrzna to prawdziwy "przekrój" dla wody, decydujący o jej przepływie.
Różnica między średnicą nominalną a wewnętrzną: klucz do obliczeń przepływu
W kontekście hydrauliki, to właśnie średnica wewnętrzna rury jest najważniejszym parametrem. Decyduje ona o rzeczywistej pojemności rury i, co za tym idzie, o oporach przepływu czynnika grzewczego lub wody użytkowej. Średnica nominalna (DN) to często przybliżona wartość, natomiast średnica wewnętrzna, którą obliczamy na podstawie średnicy zewnętrznej i grubości ścianki, daje nam precyzyjny obraz tego, ile medium może przepłynąć przez rurę w danym czasie. Ignorowanie tej różnicy to prosta droga do błędów w obliczeniach i niedoszacowania wydajności instalacji.
Rola bariery antydyfuzyjnej EVOH w instalacjach grzewczych
Wiele rur PEX przeznaczonych do ogrzewania posiada dodatkową warstwę, zwaną barierą antydyfuzyjną EVOH (Etyleno-Alkohol Winylu). Jej zadaniem jest zapobieganie przenikaniu tlenu do wody w obiegu grzewczym. Dlaczego to takie ważne? Tlen w wodzie jest głównym czynnikiem powodującym korozję metalowych elementów instalacji, takich jak kocioł, grzejniki czy pompa. Bariera EVOH skutecznie chroni te komponenty przed degradacją, znacząco wydłużając ich żywotność i zapewniając bezawaryjną pracę całego systemu grzewczego. To detal, który ma ogromne znaczenie dla trwałości instalacji.
Przegląd najpopularniejszych średnic PEX: Tabela zastosowań w polskim budownictwie
Na polskim rynku w budownictwie jednorodzinnym dominują rury PEX o średnicach zewnętrznych 16 mm, 20 mm, 25 mm oraz 32 mm. Poniższa tabela, oparta na moich doświadczeniach i danych rynkowych, w klarowny sposób zestawia te średnice z ich typowymi zastosowaniami, co pomoże w szybkim zorientowaniu się, która rura będzie odpowiednia dla konkretnego zadania.
| Średnica Zewnętrzna (mm) | Grubość Ścianki (mm) | Średnica Wewnętrzna (mm) | Typowe Zastosowania |
|---|---|---|---|
| 16 | 2,0 | 12 | Ogrzewanie podłogowe (pętle do 80-100 m), podłączenia grzejników (do 1500-2500 W), podejścia wodne (umywalki, WC) |
| 20 | 2,0 | 16 | Ogrzewanie podłogowe (pętle do 120 m), grzejniki o większej mocy (1500-2500 W), krótkie piony, główne gałęzie zasilające |
| 25 | 2,5 | 20 | Główne magistrale w większych domach, zasilanie rozdzielaczy, grzejniki o dużej mocy (2500-6000 W) |
| 32 | 3,0 | 26 | Zasilanie pionów w budynkach, główne przewody rozprowadzające od kotłowni |
PEX 16 mm: Standard dla grzejników i "podłogówki" w domu jednorodzinnym
Rura PEX o średnicy 16 mm (najczęściej 16x2,0 mm) to absolutny standard w budownictwie jednorodzinnym. Jest to mój pierwszy wybór do podłączania pojedynczych grzejników o mocy do około 1500-2500 W, co pokrywa większość potrzeb w typowych pomieszczeniach. Doskonale sprawdza się również w pętlach ogrzewania podłogowego, gdzie jej elastyczność i odpowiedni przekrój pozwalają na tworzenie pętli o długości do 80-100 metrów, zapewniając równomierne rozprowadzenie ciepła. Nie bez znaczenia jest także jej powszechne zastosowanie w podejściach wodnych pod umywalki, WC czy inne punkty poboru wody.
PEX 20 mm: Kiedy potrzebujesz większej wydajności?
Kiedy projektuję instalacje, w których potrzebna jest nieco większa wydajność, sięgam po rury PEX o średnicy 20 mm (20x2,0 mm). Są one idealne do zasilania grzejników o mocy w zakresie 1500-2500 W, zwłaszcza gdy są one oddalone od rozdzielacza lub gdy planujemy dłuższe odcinki. Mogą być również używane jako krótkie piony lub główne gałęzie zasilające kilka odbiorników. W ogrzewaniu podłogowym, rury 20 mm pozwalają na tworzenie dłuższych pętli, nawet do 120 metrów, co jest korzystne w większych pomieszczeniach, gdzie chcemy ograniczyć liczbę połączeń.
PEX 25 mm: Magistrala zasilająca dla Twojego domu
W większych domach jednorodzinnych, gdzie zapotrzebowanie na ciepło i wodę jest większe, rury PEX o średnicy 25 mm (25x2,5 mm) pełnią rolę głównych magistral zasilających. To nimi doprowadzam czynnik grzewczy do rozdzielaczy, skąd jest on następnie rozprowadzany do poszczególnych obwodów. Są również odpowiednie dla grzejników o dużej mocy, w przedziale 2500-6000 W, zapewniając im odpowiedni przepływ bez nadmiernych strat ciśnienia. Według danych laws.pl, prawidłowe zwymiarowanie magistrali jest kluczowe dla efektywności całego systemu.
PEX 32 mm i większe: Zastosowania w głównych pionach i kotłowni
Rury PEX o średnicy 32 mm (32x3,0 mm) i większe są stosowane głównie w tych częściach instalacji, gdzie wymagane są bardzo duże przepływy. Mówimy tu przede wszystkim o zasilaniu pionów w budynkach wielokondygnacyjnych lub jako główne przewody rozprowadzające ciepło lub wodę bezpośrednio od kotłowni do głównych rozdzielaczy. Ich duży przekrój minimalizuje opory przepływu na długich odcinkach, zapewniając stabilne parametry pracy całej instalacji.
Jak dobrać średnicę rury PEX krok po kroku? Praktyczny poradnik
Dobór średnicy rur PEX to proces, który wymaga uwzględnienia kilku kluczowych czynników. Moim celem jest zawsze zapewnienie optymalnego przepływu, minimalizację strat ciśnienia i eliminację hałasu. Poniżej przedstawiam praktyczny poradnik, który pomoże Ci w tym zadaniu, krok po kroku.
Dobór średnicy do ogrzewania podłogowego: długość pętli a wydajność
W ogrzewaniu podłogowym długość pętli jest głównym wyznacznikiem doboru średnicy rury PEX. Zbyt długa pętla o małej średnicy spowoduje znaczne spadki ciśnienia i temperatury na jej końcu, co objawi się nierównomiernym grzaniem podłogi. Moje doświadczenie pokazuje, że dla rur 16 mm optymalna długość pętli to 80-100 metrów. Przy rurach 20 mm możemy pozwolić sobie na pętle o długości do 120 metrów. Przekroczenie tych wartości prowadzi do konieczności stosowania większych średnic lub dzielenia obszaru na więcej, krótszych pętli, aby zapewnić równomierne rozprowadzanie ciepła i uniknąć nieprzyjemnych spadków temperatury.
Dobór średnicy do grzejników: moc grzejnika jako główny wyznacznik
Przy doborze średnicy rury PEX do grzejników, moc grzejnika jest kluczowym parametrem. Dla grzejników o mocy do 1500-2500 W, rura 16 mm jest zazwyczaj wystarczająca. Jeśli jednak mamy do czynienia z grzejnikami o większej mocy, na przykład w przedziale 2500-6000 W, konieczne jest zastosowanie rur o średnicy 25 mm. Ważne jest, aby pamiętać, że dla grzejników oddalonych od rozdzielacza lub tych o bardzo dużej mocy, nawet jeśli mieszczą się w niższych zakresach, zastosowanie większej średnicy może być uzasadnione, aby zminimalizować straty ciśnienia i zapewnić odpowiedni przepływ.
Dobór średnicy do instalacji wody użytkowej (c.w.u. i z.w.u.)
W instalacjach ciepłej i zimnej wody użytkowej (c.w.u. i z.w.u.) celem jest zapewnienie odpowiedniego ciśnienia i przepływu wody do wszystkich punktów poboru, nawet gdy kilka z nich jest używanych jednocześnie. Dla pojedynczych podejść pod umywalki, WC czy zlewozmywaki, rura 16 mm jest standardem i zazwyczaj w zupełności wystarcza. Jednak dla głównych pionów zasilających całe piętra lub dla odcinków, które zasilają kilka punktów poboru jednocześnie (np. łazienka z prysznicem, wanną i umywalką), mogą być potrzebne większe średnice, takie jak 20 mm lub 25 mm. To zapobiega spadkom ciśnienia i zapewnia komfort użytkowania.
PEX-a, PEX-b czy PEX-c? Czy rodzaj materiału wpływa na wybór średnicy?
Często spotykam się z pytaniem, czy rodzaj rury PEX – PEX-a, PEX-b czy PEX-c – ma wpływ na dobór średnicy lub wydajność hydrauliczną instalacji. To ważne rozróżnienie, ale jego wpływ na wymiary rur jest często błędnie interpretowany.
Krótka charakterystyka materiałów: elastyczność a wytrzymałość

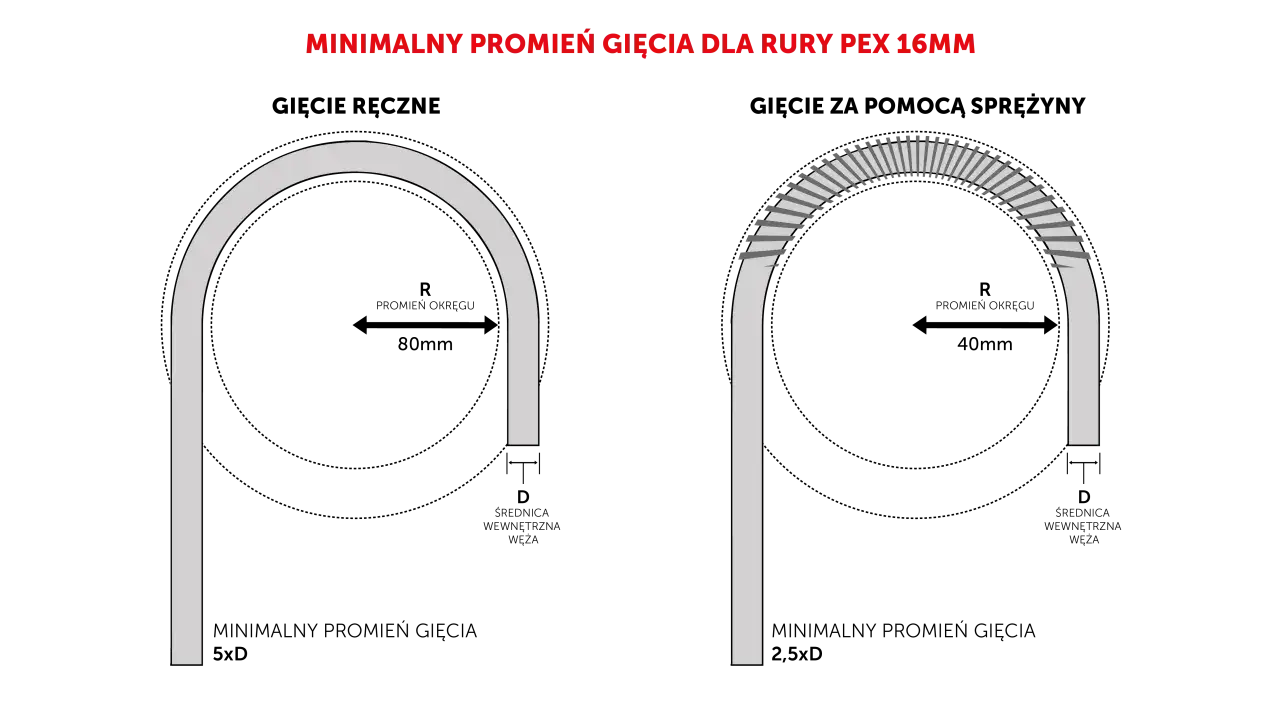

Rury PEX różnią się metodą sieciowania polietylenu, co prowadzi do trzech głównych typów: PEX-a, PEX-b i PEX-c. PEX-a jest sieciowany nadtlenkowo, co sprawia, że jest najbardziej elastyczny i ma "pamięć kształtu", co ułatwia montaż i pozwala na naprawę zagięć. PEX-b jest sieciowany za pomocą silanów, oferując dobrą elastyczność i wytrzymałość. PEX-c natomiast jest sieciowany radiacyjnie, co daje mu nieco mniejszą elastyczność, ale wysoką odporność na pękanie. Te różnice wpływają głównie na elastyczność rury, jej odporność na zginanie, pamięć kształtu oraz ogólną wytrzymałość mechaniczną, co jest istotne podczas montażu i eksploatacji.
Czy typ PEX ma znaczenie dla wydajności hydraulicznej instalacji?
Wbrew powszechnym mitom, typ PEX (a, b, c) nie ma bezpośredniego wpływu na dobór średnicy rury ani na wydajność hydrauliczną instalacji. Niezależnie od metody sieciowania, kluczowe dla przepływu są średnica wewnętrzna i grubość ścianki, które są niezależne od typu PEX. Oznacza to, że rura PEX-a 16x2.0 będzie miała taką samą średnicę wewnętrzną i takie same właściwości hydrauliczne jak rura PEX-b 16x2.0. Wybór typu PEX może mieć znaczenie dla łatwości montażu (np. PEX-a jest bardziej elastyczny, co ułatwia układanie w ogrzewaniu podłogowym) i ogólnej trwałości rury, ale nie dla jej zdolności do transportu czynnika grzewczego czy wody. Zatem, skupiamy się na wymiarach, a nie na literce po "PEX".
Najczęstsze błędy przy doborze średnic PEX i jak ich unikać
Nawet najlepszy projekt może zostać zniweczony przez błędy w doborze średnic rur PEX. W mojej karierze widziałem wiele problemów, które wynikały z pozornie drobnych pomyłek. Poniżej omawiam najczęstsze z nich i podpowiadam, jak ich skutecznie unikać, aby Twoja instalacja działała bez zarzutu.
Ignorowanie długości obwodów i oporów hydraulicznych
Jednym z najbardziej krytycznych błędów jest ignorowanie długości obwodów grzewczych lub wodnych oraz wynikających z nich oporów hydraulicznych. Dłuższe odcinki rur, zwłaszcza te o małej średnicy, generują znacznie większe opory, co prowadzi do znaczących spadków ciśnienia i zmniejszenia przepływu. Efektem są niedogrzane pomieszczenia, słabe ciśnienie wody w kranach, a także hałas w instalacji. Zawsze należy pamiętać, że im dłuższy odcinek, tym większa powinna być średnica rury, aby utrzymać odpowiedni przepływ i ciśnienie. Pominięcie tego aspektu to prosta droga do problemów z wydajnością, które często są trudne do skorygowania po zakończeniu prac.
Stosowanie jednej średnicy w całej instalacji – dlaczego to nie działa?
Kolejnym błędem, który niestety często widuję, jest próba uproszczenia instalacji poprzez stosowanie jednej, uniwersalnej średnicy rur PEX w całym systemie. To podejście jest błędne, ponieważ różne części instalacji mają różne potrzeby. Główne magistrale, które zasilają wiele odbiorników, wymagają znacznie większych średnic niż pojedyncze podejścia do grzejników czy punktów poboru wody. Instalacja powinna być projektowana z uwzględnieniem zróżnicowanych potrzeb poszczególnych odbiorników i odcinków, co nieuchronnie prowadzi do konieczności stosowania różnych średnic. Tylko w ten sposób można zapewnić optymalne warunki pracy dla każdego elementu systemu.
Przeczytaj również: Jak zrobić formę do kostki brukowej, aby uniknąć błędów i oszczędzić czas
Niezwracanie uwagi na średnicę wewnętrzną złączek, czyli "wąskie gardło" instalacji
To jest często pomijany, ale niezwykle ważny aspekt: średnica wewnętrzna złączek. Nawet jeśli rury zostały prawidłowo dobrane, złączki o zbyt małej średnicy wewnętrznej mogą stać się "wąskim gardłem" całej instalacji. W miejscach tych dochodzi do gwałtownego zwiększenia prędkości przepływu i znacznych strat ciśnienia, co może prowadzić do szumów, gwizdów, a nawet kawitacji. Zawsze zwracam uwagę, aby średnica wewnętrzna złączek była jak najbardziej zbliżona do średnicy wewnętrznej rury, którą łączą. To małe detale, ale mają ogromne znaczenie dla cichej i efektywnej pracy całego systemu hydraulicznego.
