Ciche rury i mocne ciśnienie - dobór średnic rur PP do wody

Wybór odpowiednich średnic rur polipropylenowych (PP) to fundament trwałej i efektywnej instalacji wodnej w Twoim domu. Ten artykuł to praktyczny przewodnik, który pomoże Ci zrozumieć kluczowe aspekty doboru rur, uniknąć typowych błędów i zapewnić optymalne ciśnienie oraz przepływ wody w każdym punkcie czerpalnym. Dowiedz się, jak świadomie zaplanować instalację, która będzie służyć Ci przez lata.

Dlaczego prawidłowy dobór średnicy rury PP jest kluczowy dla Twojej instalacji?

Prawidłowy dobór średnic rur polipropylenowych (PP) to absolutna podstawa dla bezproblemowego i wydajnego funkcjonowania całej instalacji wodnej w Twoim domu. Zbyt małe średnice rur to przepis na frustrację – prowadzą do drastycznych spadków ciśnienia, co objawia się słabym strumieniem wody w kranach, szczególnie gdy kilka punktów czerpalnych jest używanych jednocześnie. Dodatkowo, zbyt szybki przepływ wody w wąskich rurach może generować nieprzyjemny hałas, czyli szumy, które potrafią być naprawdę irytujące. Z drugiej strony, zastosowanie zbyt dużych średnic, choć wydaje się bezpieczniejsze, również ma swoje wady. Przede wszystkim, to niepotrzebne zwiększenie kosztów materiałów i montażu. Większa objętość wody w instalacji oznacza także dłuższy czas oczekiwania na ciepłą wodę, co przekłada się na marnowanie wody i energii.

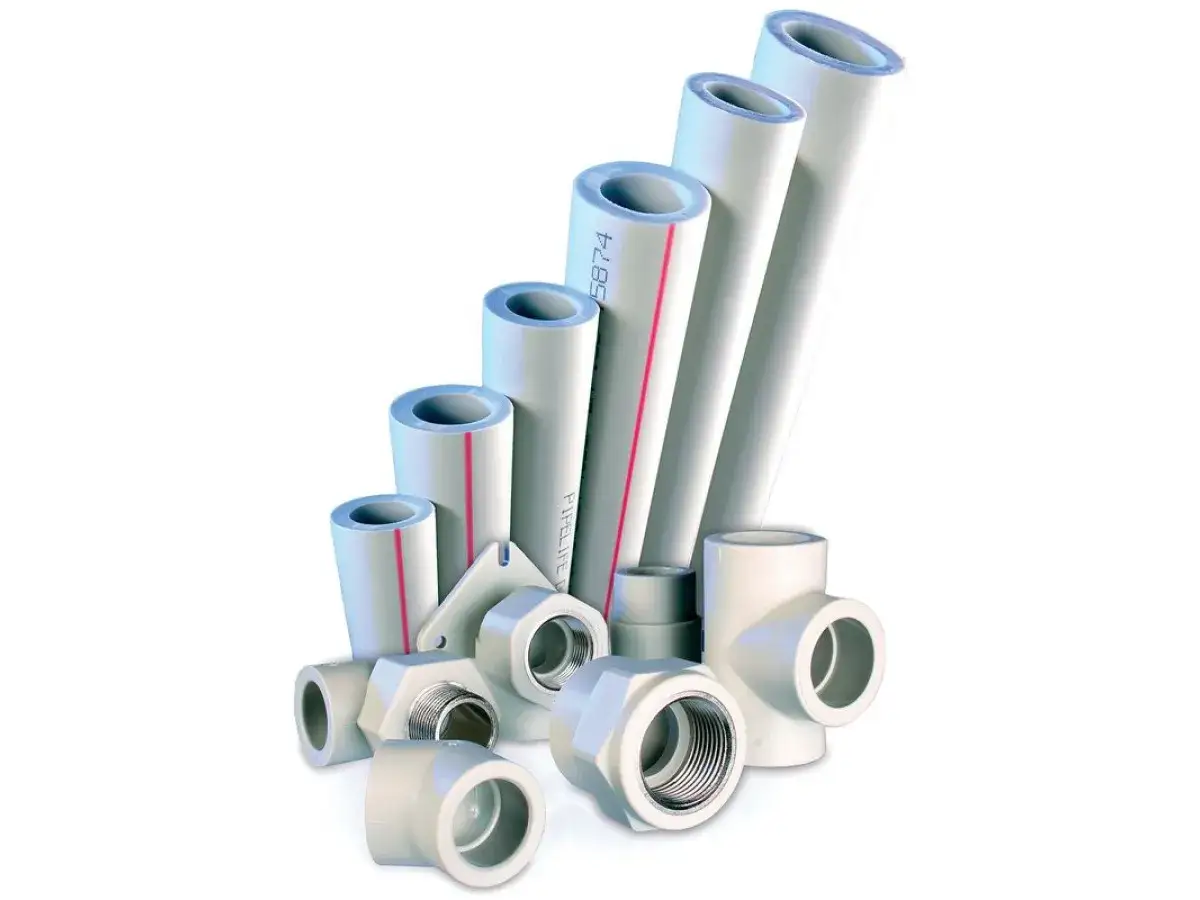

Rury PP, a dokładnie z kopolimeru polipropylenu random (PP-R), są obecnie jednym z najpopularniejszych wyborów w Polsce do instalacji wody użytkowej w budownictwie mieszkalnym. Ich popularność wynika z wielu zalet: są trwałe, odporne na korozję (czyli nie rdzewieją), nie osadza się w nich kamień, są łatwe w montażu dzięki technice zgrzewania i charakteryzują się korzystną ceną. Wszystko to sprawia, że są idealnym materiałem, pod warunkiem, że ich średnice zostaną dobrane z rozwagą i zgodnie z zapotrzebowaniem.

Średnica zewnętrzna a wewnętrzna – na co naprawdę musisz zwrócić uwagę?

Kiedy mówimy o średnicach rur, niezwykle ważne jest rozróżnienie między średnicą zewnętrzną a wewnętrzną. Oznaczenie rury PP, na przykład "PP 25 mm", zawsze odnosi się do jej średnicy zewnętrznej. Jednak to właśnie średnica wewnętrzna jest kluczowa dla rzeczywistego przepływu wody, a co za tym idzie – dla wydajności instalacji. Im większa średnica wewnętrzna, tym więcej wody może przepłynąć w jednostce czasu.

Na rurach PP znajdziesz szereg oznaczeń, które dostarczają ważnych informacji. Dwa najważniejsze to PN (ciśnienie nominalne) i SDR (standardowy stosunek wymiarów). PN określa maksymalne ciśnienie robocze, jakie rura może wytrzymać w temperaturze 20°C przez 50 lat. Im wyższa wartość PN, tym rura jest wytrzymalsza na ciśnienie. SDR to stosunek średnicy zewnętrznej do grubości ścianki rury – im niższa wartość SDR, tym grubsza ścianka rury i tym samym wyższa jej odporność na ciśnienie.

Wybór rur zależy od przeznaczenia:

• Do zimnej wody użytkowej (Z.W.U.): Teoretycznie wystarczyłyby rury o niższych parametrach ciśnieniowych, np. PN10 (SDR 11). Mają one cieńszą ściankę i większą średnicę wewnętrzną, co sprzyja przepływowi. Jednak w praktyce, dla większej uniwersalności i bezpieczeństwa, często stosuje się rury PN16 lub nawet PN20.
• Do ciepłej wody użytkowej (C.W.U.): Tutaj konieczne jest zastosowanie rur o wyższej odporności na temperaturę i ciśnienie, czyli PN20 (SDR 6). Rury do ciepłej wody często są dodatkowo stabilizowane.

Rury stabilizowane, często oznaczane jako "stabi glass" (z włóknem szklanym) lub z wkładką aluminiową, są niezbędne głównie w instalacjach ciepłej wody użytkowej. Polipropylen, jak każdy plastik, pod wpływem temperatury wydłuża się. Stabilizacja ma za zadanie ograniczyć wydłużalność cieplną materiału, co zapobiega odkształceniom rur i naprężeniom w instalacji. Wizualnie, rury do ciepłej wody często posiadają czerwoną linię, natomiast te do zimnej – niebieską.

Jakie średnice rur PP zastosować w domu jednorodzinnym? Praktyczny przewodnik

Dobór średnic rur PP w domu jednorodzinnym to proces, który wymaga uwzględnienia kilku kluczowych czynników. Nie wystarczy wybrać "na oko". Musimy wziąć pod uwagę przepływ obliczeniowy (czyli ile wody potrzebujemy w danym momencie), ciśnienie dostępne w instalacji oraz dopuszczalną prędkość przepływu wody. Ta ostatnia nie powinna przekraczać 1,5 m/s, aby uniknąć wspomnianego już hałasu i nadmiernych oporów.

1. Krok 1: Główne zasilanie i piony
   Dla głównego zasilania domu oraz pionów, które doprowadzają wodę na poszczególne piętra, zalecane średnice to 32 mm. W większych domach, zwłaszcza tych z kilkoma łazienkami, gdzie zapotrzebowanie na wodę jest większe, warto rozważyć nawet 40 mm. Te średnice są kluczowe dla zapewnienia odpowiedniego ciśnienia i wystarczającej ilości wody w całej instalacji, nawet przy jednoczesnym użytkowaniu wielu punktów czerpalnych.
2. Krok 2: Rozprowadzenie wody na piętrach (gałązki)
   Na odcinkach poziomych, które rozprowadzają wodę do poszczególnych pomieszczeń lub grup urządzeń (np. do łazienki, kuchni), najczęściej stosuje się średnice 25 mm lub 20 mm. Możemy zejść na mniejszą średnicę (20 mm) w przypadku gałązek zasilających pojedyncze, mniej wymagające pomieszczenia lub gdy odcinek jest krótki i zasila niewielką liczbę punktów.
3. Krok 3: Bezpośrednie podłączenia do urządzeń (podejścia)
   Bezpośrednie podłączenia do konkretnych urządzeń, takich jak baterie umywalkowe, wannowe, prysznicowe, spłuczki WC czy pralki, wykonuje się zazwyczaj rurą o standardowej średnicy 20 mm. Ta średnica jest wystarczająca, aby zapewnić odpowiedni przepływ dla pojedynczego punktu czerpalnego.

Przykład dla domu z dwiema łazienkami: Główne zasilanie domu i piony do obu łazienek powinny być wykonane z rury 32 mm. Następnie, od pionów, do każdej łazienki prowadzimy gałązkę o średnicy 25 mm. Wewnątrz łazienek, podejścia do umywalek, pryszniców, wanien i WC wykonujemy rurą 20 mm. Podobnie w kuchni – główna gałązka 25 mm, a podejście do zlewozmywaka i zmywarki 20 mm.

Najczęstsze błędy przy doborze średnic rur PP – jak ich uniknąć?

Nawet z najlepszymi intencjami, łatwo o błędy przy projektowaniu instalacji wodnej. Oto najczęstsze pułapki i sposoby, jak ich unikać:

• Błąd nr 1: Ignorowanie liczby punktów poboru wody
  To jeden z najpoważniejszych błędów. Wielu instalatorów amatorów dobiera średnice "na oko" lub bazując na minimalnych wymaganiach. Tymczasem, jeśli w domu jest wiele punktów czerpalnych (np. dwie łazienki, kuchnia, pralnia), a rury są zbyt małe, jednoczesne użycie kilku kranów spowoduje drastyczne spadki ciśnienia. Wyobraź sobie, że ktoś bierze prysznic, a w tym samym czasie ktoś inny spuszcza wodę w toalecie – strumień pod prysznicem nagle słabnie. Aby tego uniknąć, zawsze należy wykonać przepływ obliczeniowy, który uwzględnia maksymalne, prawdopodobne zapotrzebowanie na wodę.
• Błąd nr 2: Zakładanie, że średnica zewnętrzna to wszystko
  Jak już wspomniałem, oznaczenie rury (np. 25 mm) odnosi się do jej średnicy zewnętrznej. Kluczowa jest jednak średnica wewnętrzna, która jest mniejsza i zależy od grubości ścianki (czyli od klasy ciśnieniowej SDR). Rura PP 25 mm będzie miała znacznie mniejszą średnicę wewnętrzną niż na przykład rura miedziana 22 mm. Oznacza to, że rura PP o tej samej średnicy zewnętrznej co rura miedziana, będzie miała mniejszą przepustowość. Zawsze sprawdzaj średnicę wewnętrzną lub dobieraj rury PP z odpowiednim zapasem. Według danych pp-plumber.pl, prawidłowe uwzględnienie tej różnicy jest fundamentalne dla uniknięcia problemów z przepływem.
• Błąd nr 3: Niewłaściwy dobór rur do temperatury wody (ciepła vs. zimna)
  Użycie rur o zbyt niskim PN (np. PN10) dla instalacji ciepłej wody użytkowej to proszenie się o kłopoty. Wysoka temperatura i ciśnienie mogą prowadzić do szybszego zużycia rur, ich odkształceń, a w skrajnych przypadkach nawet pęknięć. Dla ciepłej wody bezwzględnie należy stosować rury PN20, najlepiej stabilizowane (z włóknem szklanym lub wkładką aluminiową), które znacznie lepiej radzą sobie z wydłużalnością cieplną. Pamiętaj też o prędkości przepływu wody – dla instalacji z tworzyw sztucznych nie powinna ona przekraczać 1,5 m/s, aby uniknąć hałasu i zwiększonych oporów, co jest szczególnie istotne w przypadku ciepłej wody, gdzie rury są bardziej podatne na te zjawiska.

Podstawy montażu instalacji z rur PP – co musisz wiedzieć o zgrzewaniu?

Podstawową i najefektywniejszą metodą łączenia rur i kształtek PP jest polifuzja termiczna, czyli zgrzewanie. Proces ten polega na nagrzaniu powierzchni rury i kształtki do temperatury topnienia, a następnie ich połączeniu. Efektem jest jednorodne, trwałe i co najważniejsze – szczelne połączenie, które staje się integralną częścią instalacji.

• Jakich narzędzi potrzebujesz do prawidłowego montażu?
  Do prawidłowego zgrzewania rur PP potrzebujesz kilku podstawowych narzędzi:
  • Zgrzewarka do rur PP z odpowiednimi kamieniami grzewczymi (matrycami) dopasowanymi do średnicy rur.
  • Nożyce do cięcia rur, które zapewnią proste i czyste cięcie.
  • Miarka i ołówek do precyzyjnego wyznaczania długości.
  • Ewentualnie fazownik, jeśli używasz rur stabilizowanych z wkładką aluminiową, aby usunąć warstwę aluminium przed zgrzewaniem.
• Zgrzewanie krok po kroku: od cięcia rury po trwałe połączenie
  Proces zgrzewania, choć wymaga precyzji, jest stosunkowo prosty:
  1. Cięcie rury: Użyj nożyc, aby uzyskać proste i czyste cięcie rury pod kątem prostym.
  2. Oczyszczanie: Upewnij się, że końcówki rury i wnętrze kształtki są czyste i suche.
  3. Nagrzewanie: Jednocześnie nasuń rurę na trzpień grzewczy i nasadź kształtkę na tuleję grzewczą zgrzewarki. Czas nagrzewania jest kluczowy i zależy od średnicy rury oraz temperatury otoczenia – zawsze sprawdzaj tabelę producenta zgrzewarki.
  4. Połączenie: Po upływie wymaganego czasu, szybko zdejmij rurę i kształtkę z kamieni grzewczych i natychmiast połącz je ze sobą, wciskając rurę do oporu w kształtkę. Nie obracaj elementów podczas łączenia.
  5. Studzenie: Połączone elementy pozostaw do ostygnięcia bez żadnych naprężeń. Czas studzenia również jest określony przez producenta.
  Pamiętaj, że precyzja i przestrzeganie czasów nagrzewania/studzenia są kluczowe dla uzyskania trwałego i szczelnego połączenia.
• Kompensacja wydłużalności cieplnej – kluczowy aspekt przy ciepłej wodzie
  Rury PP, szczególnie te transportujące ciepłą wodę, podlegają zjawisku wydłużalności cieplnej – zwiększają swoją długość pod wpływem temperatury. Jeśli nie zostanie to uwzględnione w projekcie i montażu, może prowadzić do naprężeń, odkształceń, a nawet uszkodzeń instalacji. Dlatego w instalacjach CWU tak ważne jest stosowanie rur stabilizowanych. Dodatkowo, należy odpowiednio planować montaż:
  • Stosuj uchwyty przesuwne, które pozwalają rurze na swobodne wydłużanie się.
  • W dłuższych odcinkach przewiduj kompensatory (np. pętle kompensacyjne), które absorbują zmiany długości.
  • Prowadź rury w sposób umożliwiający ich naturalne wydłużanie, unikając sztywnych mocowań na zbyt krótkich odcinkach.
  Właściwa kompensacja wydłużalności cieplnej jest gwarancją długiej i bezawaryjnej pracy instalacji ciepłej wody.
